晶圓厚度測量儀 MX 102-8

適用于 150 - 200 mm硅片的高分辨率厚度與平整度（TTV）測量儀,。只需幾秒鐘即可輕松適應不同厚度范圍,，可集成到自動機器人分揀系統中。適用于研發,、工藝驗證以及厚度和平整度（TTV）的工藝控制,。一對電容式傳感器會在每片晶圓上測量四個徑向輪廓（45 度角）。其中一個輪廓包含 200 個局部厚度值,，并相對于相鄰輪廓偏移 45 度,。配有強大的 MX-NT 操作軟件。

儀器功能：
晶圓厚度測量儀 MX 102-8基于已有的適用于 150 mm和 200mm晶圓的類似測量設備,，MX 102 能夠生成四個（或八個）徑向剖面圖,，每個剖面圖包含數百個精確的厚度數據點。該設備配備了一對分辨率為 10 納米的電容式傳感器,，能夠在數秒內快速適應不同的厚度測量范圍,。在每次掃描之前，設備會通過一個經過認證的標準量塊實現自動重新校準,，以確保測量結果的高度準確性,。

多次掃描：
對于眾多應用場景而言，標準的四次徑向掃描通常已能滿足需求,，特別是針對經過研磨處理后接近旋轉對稱特性的晶圓,。從理論角度分析，通過增加掃描次數,，可實現對晶圓表面約 50% 區域的覆蓋,。然而，由于晶圓支撐結構的存在,，其余部分區域則會位于支撐點所形成的“遮擋范圍"內,，難以直接進行掃描。

XN-Option：
針對 200 mm晶圓,，通過引入一種簡易的附加運動即可有效解決上述問題,。在測量周期的第一階段完成后，晶圓將被抬升,，并由兩個夾具進行臨時固定,，與此同時，晶圓下方的轉盤執行 45 度旋轉操作,。隨后,，晶圓重新下降至支撐結構，并由真空吸盤完成二次夾緊,，此時測量周期的第二階段隨即啟動,，從而實現對剩余區域的全面覆蓋。

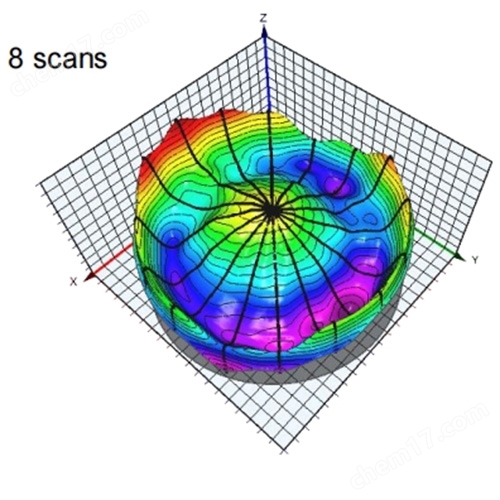

MX 102 在分辨率與通量之間實現了優化平衡：第二次掃描周期的偏移角度為 22.5 度,，從而生成八個交叉掃描剖面,，總測量點數可達約 2400 個或更多。通過簡單的三維圖形化展示,，能夠直觀呈現晶圓的整體幾何特性,。
