如何將S7-1500作為DP從站連接三方DP主站系統,？

S7-1500的PROFIBUS DP通信可通過集成DP接口的CPU、PROFIBUS通信模塊CM 1542-5或通信處理器CP 1542-5實現,。CPU 1516/CPU 1517/CPU 1518集成的PROFIBUS DP接口只能被組態為DP主站,，不能被組態為DP從站。CM 1542-5/CP 1542-5既可被組態為DP主站,，也可被組態為DP從站,，但是不能同時作為DP主站和DP從站使用。

要將S7-1500自動化系統作為PROFIBUS DP從站接入三方自動化系統的DP主站系統中,，必須使用CM 1542-5或CP 1542-5并設置PROFIBUS 相關參數,，才能實現S7-1500與三方自動化系統的數據交換。本文通過一個示例,，說明如何在STEP 7 V13 SP1（TIA Portal ）中組態CP 1542-5為DP從站,，并在STEP 7 V5.5 SP4中由S7-300 CPU（作為DP主站,，模擬三方自動化系統）訪問該DP從站的情況。

1組態S7-1500 PROFIBUS DP從站

在STEP 7 V13 SP1（TIA Portal）中按照實際配置插入S7-1500 CPU及CP 1542-5,。在CP 1542-5的屬性標簽頁下選擇“常規"-“PROFIBUS接口"-“操作模式",，選擇“DP從站"操作模式，“分配的DP主站"為“未分配",。如圖1-1所示,。

圖1-1 設置CP 1542-5的“DP從站"操作模式

在“常規"-“PROFIBUS接口"-“操作模式"-“智能從站通信"的“傳輸區域"中，設置PROFIBUS DP主從通信的傳輸區,，示例中設置了兩個傳輸區,，分別對應從站的接收地址區（I區）和發送地址區（Q區）。設置每個傳輸區的長度為64字節（大）,，“一致性"選擇“按長度單位",，如圖1-2所示。

圖1-2 設置“智能從站通信"的傳輸區域

在“常規"-“PROFIBUS接口"-“PROFIBUS地址"下,，添加一個新的子網,，并在“參數"中設置該DP從站的地址，示例中為3,，如圖1-3所示,。

CPU 1212C 接線圖

CPU 1212C AC/DC/繼電器西門子模塊6ES7954-8LF03-0AA0

① 24 VDC 傳感器電源

② 對于漏型輸入將負載連接到“-"端（如圖示）；對于源型輸入將負載連接到“+"端

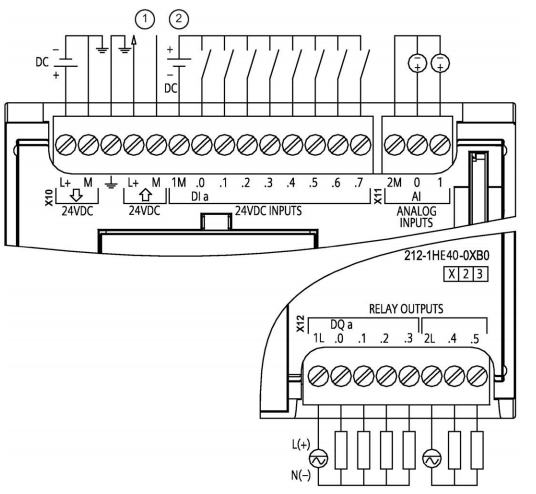

CPU 1212C DC/DC/繼電器 (6ES7212-1HE40-0XB0)

① 24 VDC 傳感器電源

② 對于漏型輸入將負載連接到“-"端（如圖示）,；對于源型輸入將負載連接到“+"端

CPU 1212C DC/DC/DC (6ES7212-1AE40-0XB0)

① 24 VDC 傳感器電源

② 對于漏型輸入將負載連接到“-"端（如圖示）,；對于源型輸入將負載連接到“+"端

CPU 1214C 接線圖

CPU 1214C AC/DC/繼電器 (6ES7214-1BG40-0XB0)
