跟我一起玩200smart PLC

我想為這些程序伸個冤

  別光看我的標題,，會以為我被這些程序搞的如蒙冤多日,，懷有血海深仇似的。都說編程是一件綜合考量你對軟件,、硬件,；設備及工藝的認識、理解程度的標尺,，但凡網上很多*的編程大俠洋洋灑灑地信手能夠?qū)懗鲈S多經典的,、移植性*的程序段子，直讓人感動的五體投地,。實際上都是他（她）在平時工作中的經驗累積及積極,、主動的學習態度所堆積起來的思想，和平時勤于觀察,，善于記錄有關,。

  一些非常經典、非常有意思的程序段子,，總是時不時的在我眼前晃,，似乎有一些“冤屈”要想通過我的這個口（準確地講應該是手），找個機會來伸一伸,，則乃,，我對此認識尚還膚淺，理解淺顯,，更不能夠勝任當代的“老包”之職,，回到正題，今天就說說這些“冤屈”。

例子程序若有雷同,，全當抄襲,，先表示歉意。

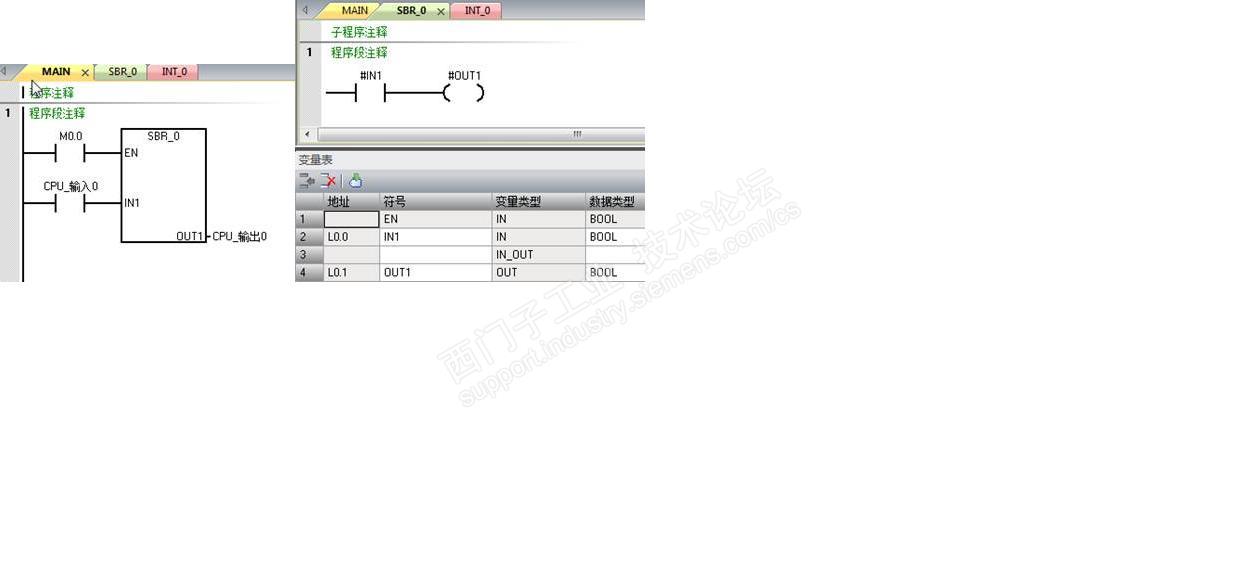

  先來說說這個程序,，打開【S7-200 SMART PLUS 】幫助手冊----編程----子程序調用的常問問題2,，程序截圖：

手冊中明確告知，這個子程序調用時和離開時,，輸出位的一些特性,。

但是，如果我拿來做這個程序稍做修改,，挪做其它功能又將如何,？假設，我把EN管腳的地址用I0.0替換,，把IN1管腳用Q0.0的NC邏輯替換會產生怎么樣的結果,？

編譯程序、保存,、下載到cpu驗證一下：

  大家馬上都會看出來這個輸出是一個隨機值,，或許為1，又或許為0,，具體輸出的狀態看I0.0離開時PLC的掃描周期所處的位置。

  好,，我再加一點“料”,，不修改子程序的前提下，對管腳再稍作修改,，輸出的邏輯又將如何呢,？

這時輸出變的有那么一點規律了，對了,，這就是我們經常在深入討論的,、經典的一個話題，就是所謂“單按鈕起,、停”控制程序了,。

  如果你擔心多次調用這樣的子程序又將如何？那你需要自己去試試了,。

所以,，知道“然”，還要學會應用這個“然”字,，知道了它的“不足”,，就是利用它的這個“不足”，把“壞事”變?yōu)?ldquo;好事”，一直被大家理解為不合理的程序調用,，只要稍加修改也可以為我們所用,，這個是我理解的“冤”，我想為它伸一伸,。

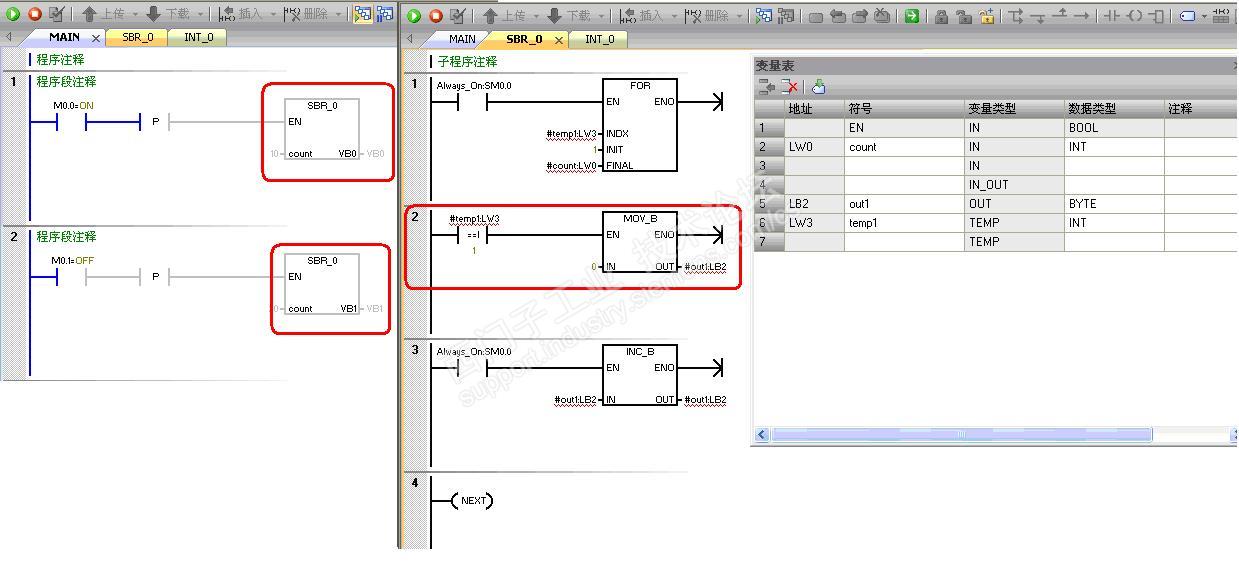

再來看一個例子,，一個循環指令的應用：

  相信大家也很快能夠看出問題的所在了，原因是這些臨時變量,、輸入接口變量的初始值問題,。在調用臨時變量、接口變量時,，大家都時刻注意著調用這些變量前,，都會很自覺地做初始化的操作。但,，是否是每一個變量都需要這樣做初始化呢,？答案當然是否定的。在特定的指令和應用環境中,，如,、循環指令它本身啟動時，INDX管腳的初值一定是自0值開始循環的,。而OUT1的管腳由于子程序多次調用,，需要做初始值的操作了。不然當該子程序被多次調用時,，這個管腳值會被多次修改,，造成程序的混亂和錯誤。

修改完整的子程序：

  很顯然,，我在這個程序中僅僅是做了需要計算結果的初始化,，而對于循環指令的數據并沒有做任何操作，正常運行程序如下所示：

  所以,，在準備做多次調用的子程序時,，一些變量的初始值不是一概定論的，而是需要根據具體實際的需 要,，靈活運用,，揚長避短，做到心中有數,，我再次想為這個定論伸一伸冤,。

好了，其實編程應該是一件快樂的事情,，也別老掛著苦大仇深臉,，只有心情愉悅了，思路才會天馬行空，任由你去馳騁,。

  本不想采用這個標題,，感覺偏離了當時編寫短文的本意，但到后修改時,，突然閃出這么一個奇怪的念頭,，感覺還是這樣寫的標題或許會輕松一些，大家更容易有記憶,，不當之處盡請諒解,。
