跟我一起玩200 smart PLC

關于數據的排序

   之前,，看到過論壇上的大俠們做過一些關于數據的排序程序段子,，讓我記憶猶新的是阿鳴老師發帖的那個“冒泡法”程序,。其中心思想是利用指針的地址偏移及循環指令特性，將一組準備好了的數據逐個循環輪詢一次,，每一個數據都進行一次比較,，如果大于了怎么樣，小于了又怎么樣的處理,。前幾天論壇上又見到類似的問題,，由季俠熱心地回復了編程思路，不知道那位網友是否已經做出了該數據排序的程序,。

   今天晚上閑來無事,，想起了那個問題，打算再做一次,。因為這個程序差不多已經成為比較經典的程序段子,，編程思路與前面的前輩們比起來顯得不成熟的多了，難免的一些失誤,，或者不足之處望包涵,。

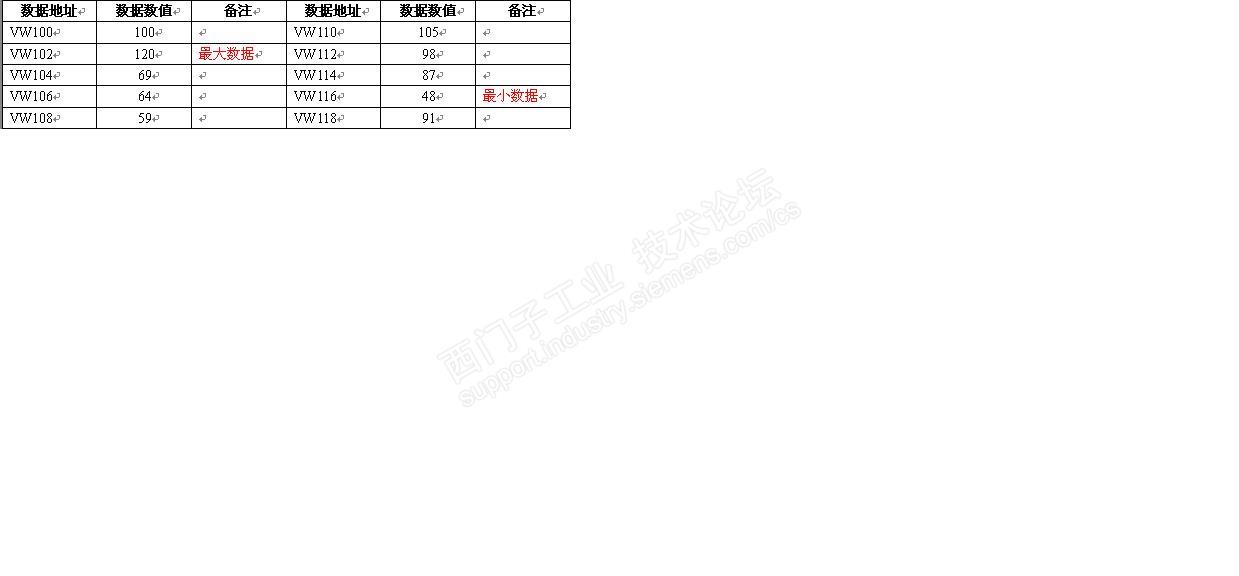

假設，有10個數據（估計做這樣的程序都是以10個數據來比較排序的,，可能是出于常人的習慣思維）,，數據地址假設是VW100開始的，具體數據如下表所示：

編程思路：

1）  初始化所需要調用的數據區數據,，這步對于多次調用該程序段非常重要,。

2）  定義數據排序起始指針地址，&VB100取指針的起始地址,。

3）  利用循環指令,，做9個數據的循環，因為是10個數據比較9次循環就*可以將全部的數據比較完成逐個進行數據的比較,。

4）  一次,，循環中先將2個數據比較，如果比較數據的結果VW100大于VW102,，則,，交換數據存儲地址的數據，反之,，不交換數據,。

5）  無論怎樣均指針下移一個字的地址區后，循環返回到循環起始,，再取小的數據與第三個數據進行比較,，比較結果仍然按第3步方式進行排序。

6）  同樣的方式，直到循環9次,，循環指令9次數到達后,，跳出循環指令，并將比較結果單獨存放到的地址VW200中,。

如果編輯的程序運行結果VW200的數據地址中是48,，說明程序是按編程思路是可行的，當然如果把這個程序稍加修改,，也可以做成自己的數據排序庫文件,，以方便今后遇見類似的程序復制調用之需要，或者稍加修改后,，將比較結果的大數據存放在VW200中,，編程思路就是這樣的過程。

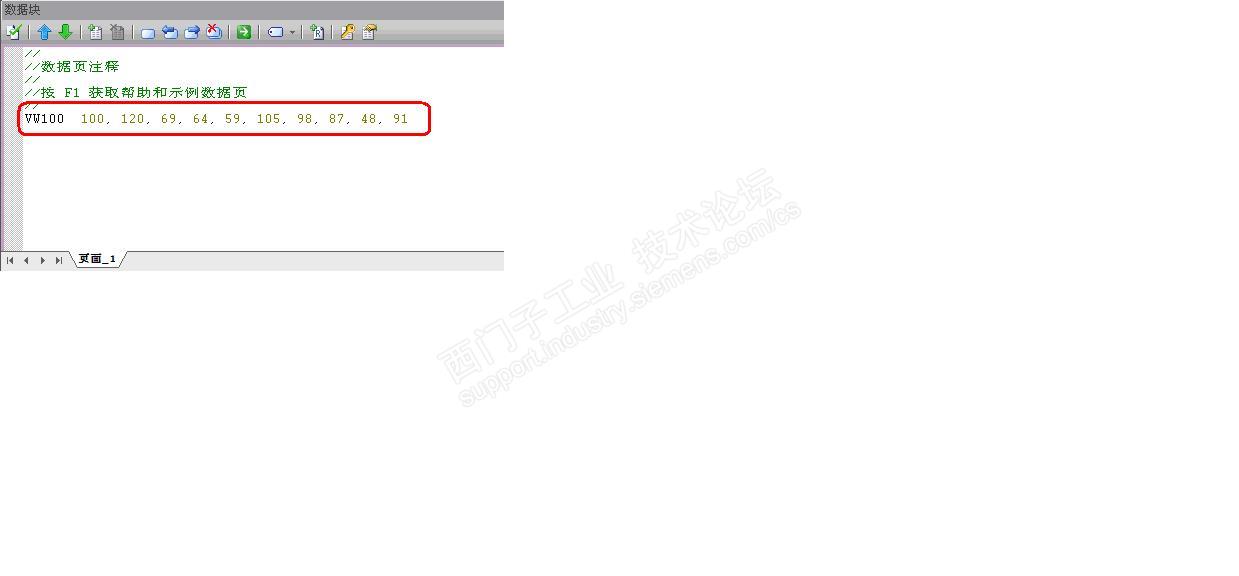

為了方便比較數據,，特在軟件系統塊中編輯了表中的數據,，圖示：

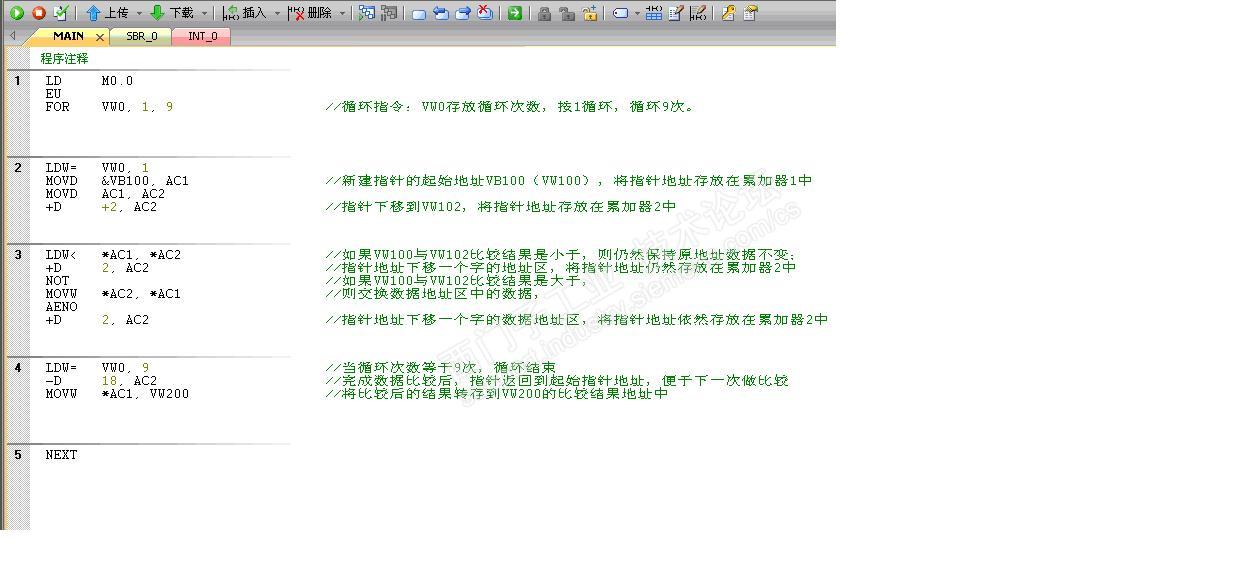

在主程序中編輯數據排序程序：為壓縮頁面將程序轉換為STL語言方式顯示

為檢測程序的比較運行結果，新建一個“狀態圖表”將程序編譯,、保存,、下載到cpu，啟動M0.0 = 1,，監控這些數據的變化規律，圖示：

程序運行的結果VW200 = 48符合當初的控制要求,，當然結果取指針的首地址VW100也是可以的,。

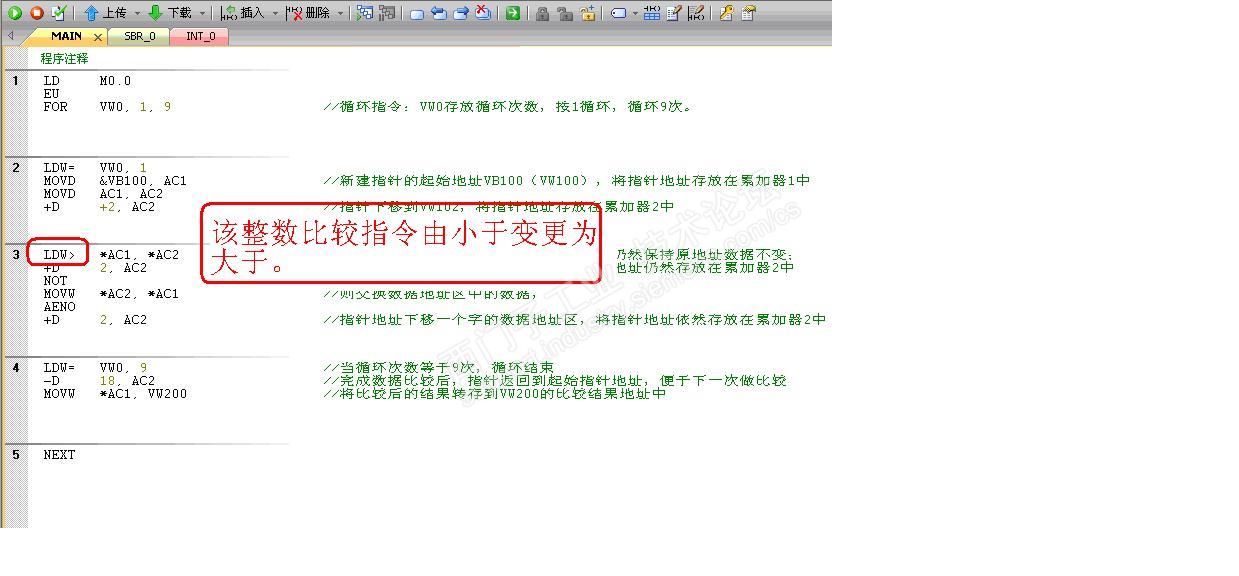

實際上，類似的程序很方便做比較大數或者小數,，區別僅僅是將取指針數據的比較的指令稍加變換,，圖示：

重新編譯、保存程序,，并將修改后的程序下載到cpu,，驗證結果，圖示：

驗證結果VW200 = 120仍然符合比較大數據的需要,。反過來看,，如果需要比較更多的數據，僅僅只需要將所需要的數據錄入后,，通過按比較數據的個數減1的方式啟用循環指令,，類似的“冒泡法”比較編程適用于一串連續的數據區比較結果，所謂的“冒泡法”實際就是循環指令的循環,。該程序適宜于那些風機,、泵類運行時間數據的比較，來判斷所需要啟動風機、泵的其中一個優先啟動條件,。

注：

   如果需要將此類型的程序做成自己的庫文件形式或多次調用,，則在調用該程序段前必須*行數據區的初始化操作，然后錄入新的數據再進行比較,，以免引起數據處理時的結果錯亂,。比如，利用M0.0的上升沿初始化數據區,，下降沿進行數據的比較等方式,。
