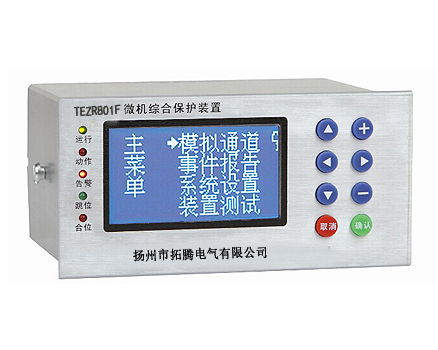

微機綜合保護裝置（環網柜小微機）
功能配置
| 低壓閉鎖定電流速斷保護 |
| 低壓閉鎖定*電流速斷保護 |
| 低壓閉鎖定時限過電流保護 |
| 反時限過電流（一般、非常,、） |
| 零序過流告警和跳閘（小接地系統） |
| 低電壓保護 |
| 零序過電壓保護 |
| 過負荷保護 |
| 相間充電保護 |
| PT斷線 |
| 方向過流 |
| 過電壓保護 |
| 負序過流保護 非電量保護 |
遙測遙信 | 電流,、電壓、有功,、無功,、功率因數、頻率8路遙信量 |
事件記錄 | 保護事件 告警事件 遙信變位事件 操作記錄事件 事故變位次數統計 |
控制 | 就地/遠方分,、合閘 遠方定值修改 遠方保護投/退 |
操作箱 | 跳位,、合位指示 |
通訊 | RS485 |
通用范圍 | 線路、饋線,、變壓器,、所用變,、母聯、電容器保護單元 |
|
|
裝置整定
裝置整定包括軟壓板,、裝置定值和裝置參數等三方面,。
整定應遵循有關規程，本裝置有特殊要求者見有關注釋,。裝置參數中無特殊需要者,，可取表中列出的缺省值。不用的保護功能,，應將其控制定值設為0—退出,。
裝置軟壓板整定
序 號 | 軟 壓 板 | 序 號 | 軟 壓 板 |
1 | 三段相間過流保護 | 8 | 過電壓保護 |
2 | 過負荷 | 9 | 低電壓保護 |
5 | 手合充電保護 | 11 | 開入1（備用） |
6 | 負序過流保護 | 13 | 開入2 |
7 | 零序過流保護 | 14 | 開入3 |
注：軟壓板只有兩個取值：投入、退出,。裝置出廠時,，軟壓板均整定為退出。 | |||
裝置參數整定
序號 | 名稱 | 符號 | 范圍 | 步 長 | 備注 |
1 | 裝置級管理 | 裝置通訊地址 | 1-99 | 1 | 1 |
2 | 裝置操作口令 | 0-99 | 1 | 99 | |
3 | 波特率 | RS485波特率設置 | 0-65535 | 1 |
|
4 | 開關延時 | 開入遙信確認時間 | 5-999ms | 1ms | 10ms |
5 | 遙跳保持時間 | 5-999ms | 1ms | 100ms | |
6 | 遙合保持時間 | 5-999ms | 1ms | 120ms | |
7 | 交流量額定值 | CT一次電流額定值 | 0-4000A | 1A |
|
8 | PT一次電流額定值 | 0-4KV | 1KV |
| |
9 | 系統值 | 系統控制字 | 0000-FFFF | 1 |
