產品簡介
詳細介紹

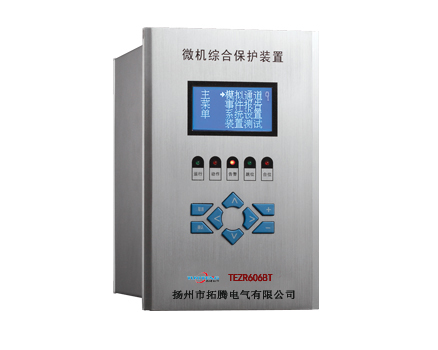

-備自投保護裝置
功能配置
功能 | 系列 | TEZR600系列 |
型號 | TEZR606BT | |
名稱 | 備用電源自投保護裝置 | |
應用范圍 | 進線,、母聯備投功能 | |
備投方案 | 母聯備投 |
|
雙路電源的互為備投 |
| |
數據采集 | 6路遙信量 |
|
事件記錄 | 保護事件 |
|
告警事件 |
| |
遙信變位事件 |
| |
事件SOE |
| |
控制功能 | 遠方保護投/退 |
|
通訊功能 | RS485 |
|
| 通訊規約MODBUS |
|
裝置整定
裝置整定包括軟壓板,、裝置定值和裝置參數等三方面。
整定應遵循有關規程,，本裝置有特殊要求者見有關注釋,。裝置參數中無特殊需要者，可取表中列出的缺省值,。不用的保護功能,，應將其控制定值設為0—退出。
裝置軟壓板整定
序 號 | 軟 壓 板 |
1 | 進線|備自投投退定值 |
2 | 進線||備自投投退定值 |
裝置參數整定
序號 | 名 稱 | 符 號 | 范圍 | 步 長 | 備 注 |
1 | 裝置級管理 | 裝置通訊地址 | 1-99 | 1 | 1 |
2 | 裝置操作口令 | 0-99 | 1 | 99 | |
3 | 波特率 | RS485波特率設置 | 0-65535 | 1 |
|
4 | 開關延時 | 開入遙信確認時間 | 5-999ms | 1ms | 10ms |
5 | 遙跳保持時間 | 5-999ms | 1ms | 100ms | |
6 | 遙合保持時間 | 5-999ms | 1ms | 120ms | |
7 | 交流量額定值 | CT一次電流額定值 | 0-4000A | 1A |
|
8 | PT一次電流額定值 | 0-4KV | 1KV |
| |
9 | 系統值 | 系統控制字 | 0000-FFFF | 1 |
