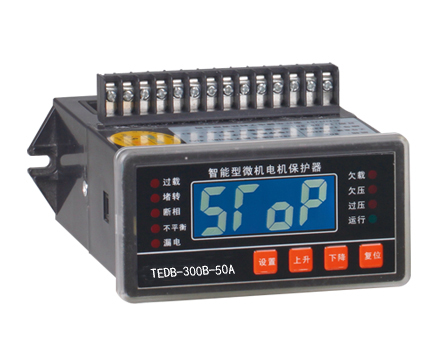

低壓電動機保護器(LCD)

智能型微機監控電機保護器適用于AC380V、AC660V低壓系統,，作為低壓異步電動機和增安型電動機的保護,、監測和控制的新一代智能化綜合裝置,。除了*的電動機保護、監控功能,，還提供了設備運行和跳閘的記錄以及額定參數等重要信息,，并且采用現場總線方式結構，為現代化的設備管理帶來很大的便利,；廣泛用于石油,、化工、電力、冶金,、煤炭,、輕工、紡織等行業,。

符合標準：GB3836.3-2000,、GB14048.4-2003、IEC255

主要特點

▲"tE時間保護"符合有關增安型防爆電動機過載保護的國家標準(GB3836.3-2000),；
▲交流采樣,，測量A、B,、C三相電流及控制回路電壓,；
▲現場顯示電動機運行狀態，保存三次電動機故障跳閘記錄,；
▲一路保護輸出,，二路自定義繼電器輸出，一路4～20mA電流輸出(可選),，一路RS485接口(可選),；
▲零序電流保護功能，可對電動機實現漏電保護,；
▲分體式電機保護器可選DI輸入模塊,，控制正反向啟動，自啟動,，及開關量控制單元,；
▲大屏幕LCD高清晰度寬溫液晶顯示，并具有背景光,，跟隨電動機運行狀態和用戶要求實時顯示,；
▲三相電流不平衡、斷相,、過壓,、欠壓、自啟動等功能用戶可取可舍,；
▲啟動中過流保護設定,，可根據電機情況進行多種倍數調節；
▲模擬量輸出微調功能,，可以消除由于線路衰減造成的誤差精度,；
▲v2路可編程繼電器J2 J3多達5種設置輸出功能。滿足不同的現場保護情況,；
▲采用E2PROM存儲技術,，實現參數電設定，掉電后設定參數仍保存下來，勿須再設定,；
▲采用RS485通信總線,，可廣泛用于各種監控系統作為帶有電機保護及控制的智能化監控單元；
▲一機多用,，可取代電流表,、電壓表、熱繼電器,、電流互感器,、時間繼電器和漏電繼電器等。

型號規格

 主要功能

 規格參數

保護特性

▲過 流：工作電流≥設定電流1.2倍，過流反時限對應1～5序號的5條曲線,，動作時間≤255S,。
▲斷 相：任何一相或三相斷開時，動作時間≤2.0S,。
▲不平衡：當任何兩相間的電流值相差≥60％時,，動作時間≤2.0S。
▲堵 轉：當工作電流達到額定電流的3～8倍時,，動作時間≤0.5S,。
▲短 路：當工作電流達到額定電流的10倍以上時，動作時間≤0.2S,。
▲過 壓：當工作電壓超過過壓設定值時,，動作時間≤5.0S。
▲欠 壓 ：當工作電壓低于欠壓設定值時,，動作時間≤10S,。
▲漏 電：漏電電流大于漏電電流設定值50-500時，動作時間≤O.2S,，須獨立動作J2常開時,，需訂購時注明,。
▲欠 流：當工作電流低于欠流設定值時，動作時間≤10S,。
注：需漏電保護功能,，設計選型或訂貨時在型號后加"L"；

         需自啟動功能,，設計選型或訂貨時在型號后加"z",；

         需通訊啟動電機功能，設計選型或訂貨時在型號后加"C",。(以上三項為可選功能),。

工作條件

▲三相穿孔適應回路：AC380V、AC660V
▲工作電源電壓：AC220V,、AC380
▲環境溫度：-10℃～+55℃,，相對濕度：≤90%
▲海拔高度不超過2500米
▲大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣性能及導電塵埃
▲安裝在無強烈沖擊振動和雨雪侵襲的地方
▲安裝在無強磁干擾的地方,，避免與軟啟動器和變頻器一起安裝,，盡量拉長安裝距離

 技術數據

 電氣試驗
