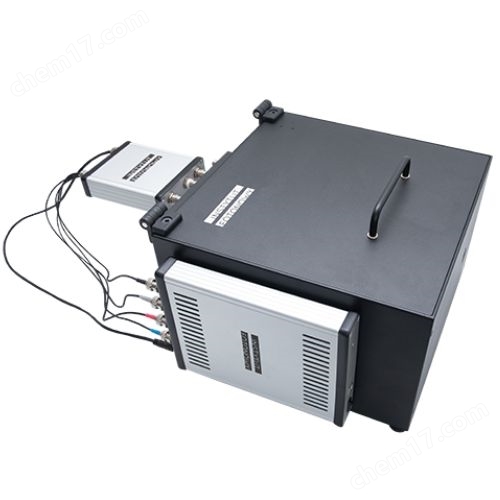

阻抗相機 Impedance Camera

具備觀測時間內阻抗演變功能 ,，達成時間分辨阻抗譜 ,，單次獲取全頻譜

適配觀察電化學傳感器阻抗實時變化 ，可與光電光譜儀,、迷你光電光譜儀的靜態光電流/光電壓測量互補

在傳統阻抗譜測量中,，需逐個頻率測量樣品阻抗。如果樣品動態變化,，其性質在頻率掃描過程中會顯著改變,， 導致所得阻抗譜難以解釋。而阻抗相機通過單次拍攝即可獲取全頻率范圍的頻譜，并允許用戶自定義掃描范圍,，同時處理所有頻率數據,。此外，阻抗相機支持設定時間間隔記錄多幀數據,，觀察樣品隨時間的阻抗變化,， 特別適用于：電化學傳感器的動態性能研究、受光,、溫度或催化劑等外界因素影響后性質改變的材料,。 儀器可測量流經樣品的電流以及樣品響應頻率疊加電壓信號所生成的電壓。盡管經典阻抗譜學（IS）與電化學阻抗譜學（EIS）假定樣品為線性和時不變（LTI）,，但多數電化學樣品實際呈現非線性特性并具有記憶效應,。因此，阻抗相機在研究這些樣品時,，能夠更真實地反映實際樣品行為,，并揭示與理論假設之間的差異。

「在樣品中探索以下非線性效應 」

· 高次諧波生成

· 疊加破壞（輸入頻率的疊加在輸出端不被保留）

· 互調（當兩個輸入頻率在輸出端產生第三個頻率時）

· 電流整流（當樣品在一個方向的電流流動中的電阻/阻抗與 另一個方向的電阻/阻抗不同時）

· 樣品記憶效應：穩定環境條件下樣品阻抗譜的時間演變揭 示了先前的測量是否會影響接下來的測量

「 實驗結果呈現 」

· 原始電流和電壓幀數據圖表

· 隨時間變化的3D Nyquist(阿甘)圖

· 隨時間變化的Bode plot(波德)圖

· 樣品阻抗隨時間變化情況的差異圖

· 給定頻率下的阻抗隨時間變化圖

「 技術規格 」

· 阻抗相機 序列中的幀數：無限,，幀中的頻率數量：無限 生成電位信號范圍：-1 ~ 1 V,，采樣率：1.22 kHz ~ 10 MHz 測量頭類型：基本（雙電極）/ 電化學（三電極）

· 基本測量端 電流范圍：10 mA，1 mA,，頻率范圍：1 mHz ~ 1 MHz

· 電化學測量端 電流范圍：1 mA,，100 μA，10 μA,，1 μA,，100 nA，10 nA 帶寬范圍：2.5 MHz,，1.3 MHz,，300 kHz，35 kHz,，3 kHz,，300 Hz

「示范結果 」 在振蕩的照明強度下，電阻依賴于照明強度的并聯RC電路所獲得的結果,。

                                      阻抗幅度隨時間變化的Bode plot圖                                                                                                    Nyquist 圖展示了在一系列頻率下，隨時間連續時刻測量的阻抗的實部和虛部
