6ES7317-7TK10-0AB0詳細說明
描述
引用是兩個塊之間的連接,。
在LOGO！8中塊連接器之間的連接組態和塊參數之間的引用組態是標準化的,。引用和組態現在就可以使用拖放來實現,。本FAQ對比了LOGO！8設備和LOGO,！0BA7設備之間組態引用的步驟。
組態LOGO,！8需要安裝LOGO,！Soft Comfort 8.0或更高版本。
LOGO,！8的LOGO,！模塊的步驟
在電路圖中創建所需要的程序塊。
使用拖放建立塊連接器之間的連接,。
單擊每個程序塊下的“display"（+）按鈕來顯示參數區,。要?jiǎng)?chuàng)建引用的兩個程序塊都需要進行此操作。在每個塊下面都會打開一個參數區,，塊參數會在表格中顯示,。“display"按鈕只在可以使用或提供引用的塊下顯示,。
在需要?jiǎng)?chuàng)建的引用塊之間,，將其中一個塊輸出連接的終端連接到另外一個塊輸入連接的終端。舉例來說,，可以用拖放來完成此操作,。
圖. 01
單擊每個塊下的“hide"（-）按鈕來關閉參數區。
圖. 02
注意
下面的工具可以用來編輯參數區（LOGO,！8）
| 圖標 | 功能 |
| 顯示/隱藏所有塊之間的引用線 |
| 顯示所有塊的參數區 |
| 隱藏所有塊的參數區 |
到LOGO! 0BA7前的LOGO!模塊的步驟
在電路圖中創建需要的塊,。
使用拖放建立塊的連接器之間的連接。
打開快的菜單,，在里面通過雙擊塊來組態引用,。
在想要的參數上單擊“引用"按鈕。在下拉列表框中就會顯示可以用來引用的塊,。單擊想要的塊來選定它,。單擊“OK"按鈕來保存設置,。
圖. 03
塊的引用和參數就會在電路中有綠色的顯示。
圖. 04
6ES7317-7TK10-0AB0詳細說明
在實際工作中,，有時要求幾臺電動機不同時啟動,、停止，而要按照一定的順序啟動,、停止,，即對各電動機的啟動、停止進行連鎖控制,，這時可用控制各臺電動機的接觸器的動合觸點來實現,。
① 順序啟動：將控制先啟動的電動機接觸器的動合觸點，串接在相鄰的控制后啟動的電動機的接觸器的線圈電路或啟動按鈕支路中,，可滿足順序啟動的控制要求,。
② 順序停止：控制先啟動電動機的接觸器的動合觸點，并聯在相聯的控制后啟動的電動機接觸器的停止按鈕兩端,，可滿足順序停車的控制要求,。
③ 逆序停止：控制后啟動的電動機的接觸器的動合觸點，并接在相鄰先啟動的電動機接觸器停止按鈕兩端,，可滿足逆序停車的控制要求,。

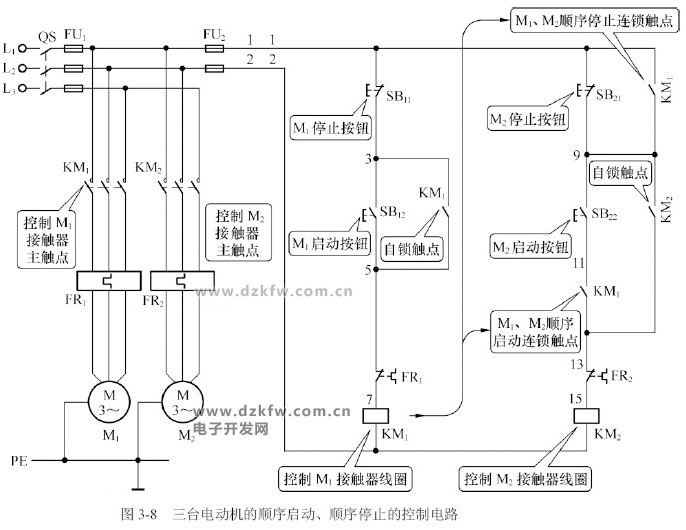

1．兩臺電動機的順序啟動、順序停止的控制電路
控制電路如圖所示,。
順序停止控制電路是指多臺電動機工作時,，必須按一定順序停止的控制電路。由于停止是按一定順序進行的,，因此停止按鈕不能共用一個,，一般這類電路是靠接觸器的動合觸點來實現。
【電路組成】
由圖可見,，KM1的輔助動合觸點KM1（11-13）,，作為先決條件串聯在KM2控制電路的啟動按鈕SB22支路中，保證M1啟動后M2才能啟動,。KM1的輔助動合觸點KM1（1-9）并聯在動斷按鈕SB21兩端,，作為KM2失電的先決條件。這樣當KM1得電吸合后,，等于將動斷按鈕SB21短接,，按下SB21，KM2不能失電釋放,，即
