一體式鋼筋掃描測定儀鋼筋檢測儀系列
更多產品配置價格電聯詳詢。
產品概述：
ZD31一體式鋼筋掃描儀主要用于混凝土結構內部鋼筋位置,、保護層厚度,、鋼筋間距及鋼筋直徑等測試，并且能精確繪制整體鋼筋的分布圖,，快速提供高精度檢測數據,；主機與傳感器一體式結構，攜帶及現場操作方便,、快捷,；采用多線圈結構設計，速度更快,、精度更高,、分辨力更強。
應用范圍：
◆ 混凝土結構工程中鋼筋位置,、鋼筋分布及走向,、保護層厚度、鋼筋直徑的探測,；
◆ 建筑房屋混凝土結構施工質量驗收檢測,；
◆ 對橋梁、隧道等結構中鋼筋檢測檢測,；
◆ 對在建結構的安全性和耐久性進行評估；
◆ 對舊有結構進行評估,、改造時對配筋量的檢測,。
依據標準：
◆《混凝土結構工程施工質量驗收規范》GB 50204-2015
◆《混凝土結構現場檢測技術標準》GBT50784-2013
◆《混凝土中鋼筋檢測技術規程》JGJ/T152-2008
◆《建筑結構檢測技術標準》GB/T50344-2004
◆《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》DB11/T365-2006
◆《鋼筋保護層厚度測量儀、樓板厚度測量儀計量校準規范》JJF1224-2009
特色功能：
◆ 每種檢測模式直觀,、精準,，準確顯示鋼筋位置、間距,、保護層厚度在同一顯示屏,；
◆ 單點測量,、網格掃描、波形掃描,、剖面掃描四種都*實現在測量過程中可以任意前后翻頁后查看數據和圖形,，以及隨時后退刪除操作有誤測試數據，便于現場測試使用,；
◆ JGJ檢測模式實現單根鋼筋1-6次重復測試,，自動計算平均值；
◆ 本產品支持屏幕自動顯示與鋼筋平行度圖像功能,，能根據平行度圖像調整儀器,，進一步提供精度。
◆ 網格掃描在測試過程中*實現任意相互交錯切換X軸與Y軸（即縱橫坐標軸方向）測試,，不影響測試數據,；
◆ 隨意切換后數據及鋼筋分布圖會自動延續之前信息進行測試，從而提高現場測試的靈活 性,。

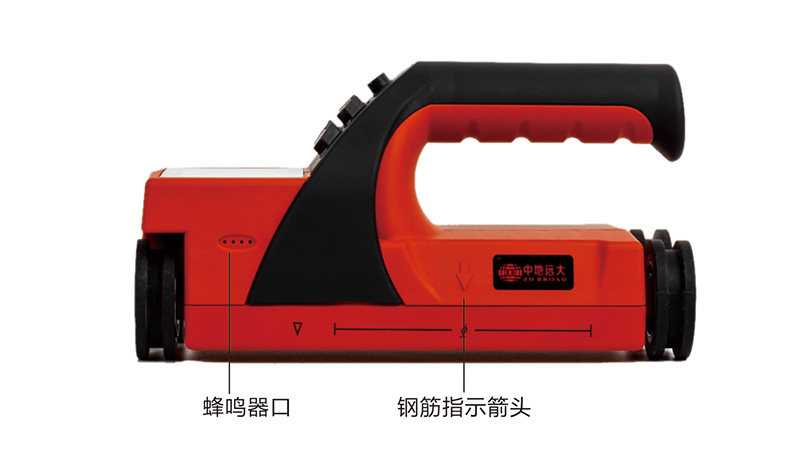

◆ 采用單手握機,、操作設計及四輪定位方式，配有高強度耐磨輪胎,，便于保護儀器磨損
◆ 采用自動存儲標定值,，實現快速測量，減免檢測前的每次標定工作的麻煩程序,。
主要特點：

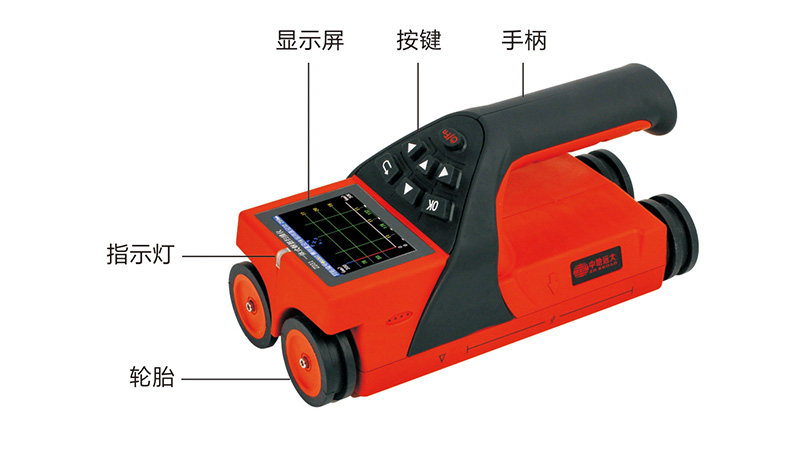

◆2.8寸高分辨率彩色液晶屏（320×240像素）,，無論在室內外任何情況都能清晰可見檢測數據；
◆多線圈結構設計,，速度更快,、精度更高、分辨力更強,；

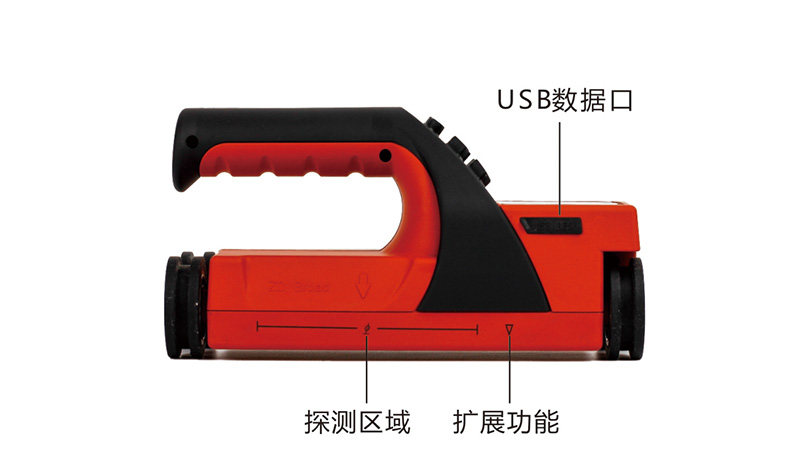

◆采用USB模式數據傳輸及充電,，可以通過USB線即可快捷的將存儲數據上傳到計算機中；
◆采用內置大容量鋰電池,，設計功耗低,，在電池充滿情況下正常待機16小時左右；
◆數據管理模式中數據存儲,、查看,、刪除等功能，可存儲二十萬左右鋼筋測點數據,；
◆采用具有超密集筋分辨能力,，解決鋼筋漏判的問題；
◆可配置專業*設計的標準校準試塊；
◆采用主機與傳感器線圈一體式設計,，體積小巧,，重量輕，方便攜帶,；
◆相鄰鋼筋中間位置實時判斷,，指示燈提示，能夠避開四周鋼筋,，便于鉆孔取芯,；
◆配有中地遠大鋼筋檢測軟件，方便在PC機進行專業數據分析,，數據處理及生成完整報告,。
技術參數：
型號 | ZD31 | |
保護層厚度適用范圍 | ? 6～Ф50 | |
測試量程 | 第一量程：1～90；第二量程：5～185 | |
保護層厚度最大允許誤差 | ±1 | 1～70 |
±2 | 60～100 | |
±4 | 80～185 | |
直徑測量適用范圍 | ? 6～Ф50 | |
直徑測量最大誤差（規格） | ±1 | |
掃描模式 | 厚度模式,、網格模式,、剖面模式、波形模式,、JGJ檢測 | |
鋼筋與儀器角度 | 顯示鋼筋平行度圖像 | |
掃描范圍 | 無邊界 | |
JGJ檢測 | 實現單點1-6次測量,，自動計算平均值 | |
數據傳輸模式 | USB無線 | |
顯示屏分辨率 | 2.8寸高分辨率彩色液晶屏（320×240像素） | |
供電方式 | 內置高容量鋰電池 | |
設置關機時間 | 5m、10m,、15m,、30m、60m,、90m | |
具有誤差修正 | 誤差修正范圍：-3.0～+3.0（即±0.5,、±1.0、±1.5,、±2.0,、±2.5、±3.0） | |
按鍵方式 | 硅膠鍵盤 | |
遠程數據管理 | 實現數據在線實時上傳 | |
工作溫度 | -10℃～+42℃ | |
體積 | 219×92×106 | |
重量 | 0.6kg | |
標準配置：
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | ZD31主機 | 臺 | 1 | 一體式 |
2 | 充電器 | 個 | 1 | / |
3 | USB數據線 | 根 | 1 | / |
4 | 軟件光盤 | 張 | 1 | / |
5 | 儀器包 | 個 | 1 | / |
6 | 蠟筆 | 根 | 1 | / |
7 | 使用手冊 | 本 | 2 | / |
8 | 產品合格證 | 張 | 1 | / |
9 | 產品保修卡 | 張 | 1 | / |
10 | 裝箱單 | 張 | 1 | / |
11 | 標準塊 | 套 | 1 | 選配件 |
