PC Access－通過以太網通信

要通過以太網與S7-200 PLC通信,，S7-200必須使用CP243-1（或CP243-1 IT）以太網模塊,，PC機上也要安裝以太網網卡。

S7-200以太網通信設置

要實現以太網通信,，首先要在編程軟件Micro/WIN的Ethernet Wizards中完成CP243-1模板的配置：

圖1. 為CP243-1模塊定義IP地址及子網掩碼地址

按“Next"按鈕：

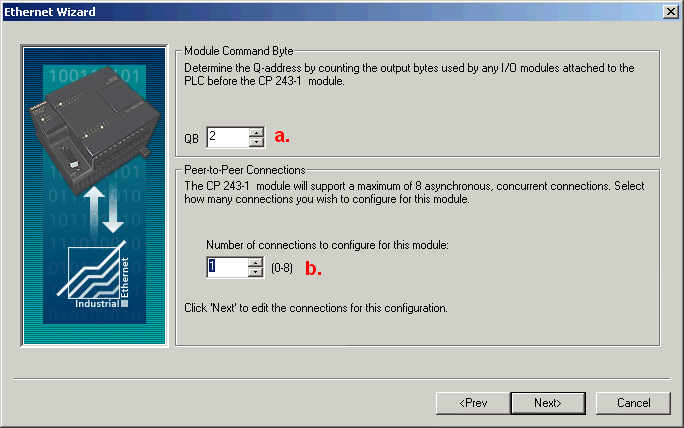

圖2. 繼續CP243-1模塊配置

圖中：

1. 設置CP243-1所占用的輸出字節地址

   此地址根據計算CP243-1前面的I/O所占用的Q地址字節來決定,。如CP243-1安裝在緊挨CPU224的0號槽，其前面輸出就占用了QB0和QB1兩個字節,，CP243-1的地址按順序排,，即設為QB2。CP243-1模塊占用一個QB輸出字節,。


2. 選擇連接數

   如果只跟PC Access軟件通信,，設置連接數為1。

再按“Next"按鈕,，設置CP243-1的工作模式和TSAP地址,。

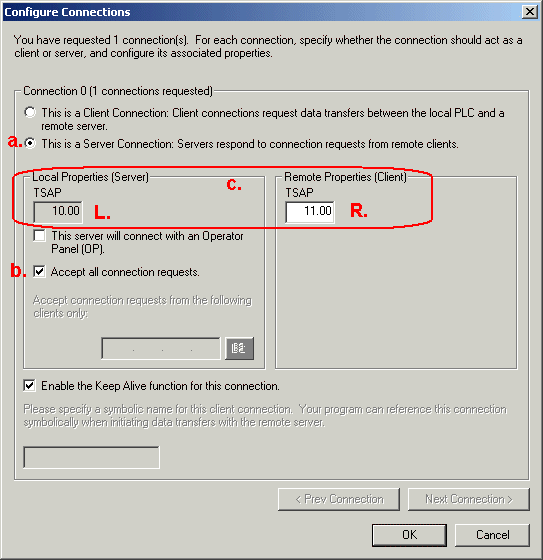

圖3. 設置CP243-1的工作模式和TSAP地址

圖中：

1. 必須將CP243-1以太網模塊配置成服務器端

2. 接受所有客戶端的連接請求

3. 設置TSAP地址：

   TSAP（Transport Service Access Point）地址是通信連接地址，它包括兩部分：

   第一部分：通信連接號,，如 10
   第二部分：CP243-1模塊安裝在S7-200的機架/槽號,，如 “00" 代表CP243-1安裝在0號機架0號槽（即CPU之后的第一個模塊）

   L. 本地（CP243-1）TSAP地址，自動生成,，無法修改,。
   R. 遠程TSAP地址，即連接的遠程Pc Access 所設置的地址,。

 TSAP地址很重要,。在PC Access中設置以太網連接時也需要規定TSAP地址，而且需要與此對應,。

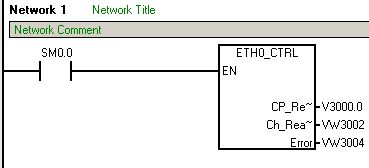

完成以太網向?qū)渲煤笮枰诔绦蛑姓{(diào)用以太網向?qū)傻腅THx_CTRL塊（如圖4.）,，并將項目程序下裝到PLC后，將PLC斷電后重新上電使配置生效,。

圖4. 調用以太網模塊控制程序

PC Access的以太網連接設置

在完成S7－200的以太網配置后,，進入PC Access軟件進行設置,。

第一步： 設置通信通道

鼠標右鍵點擊MicroWin訪問點，進入Set PG/PC Interface對話框,，選擇TCP/IP協議的以太網卡,。

圖5. 選擇本機安裝的以太網卡，并且選擇TCP/IP協議

第二步：設置PC Access本機的IP地址和TSAP地址

鼠標右鍵點擊PLC進入“Properties"進行屬性設置,，要保證PC Access中所設的IP地址和TSAP地址與上面Micro/WIN以太網向?qū)е兴O(shè)置的一致,，且要特別注意兩邊遠程和本地的TSAP地址設置要交叉過來，才能保證正確的通信,。

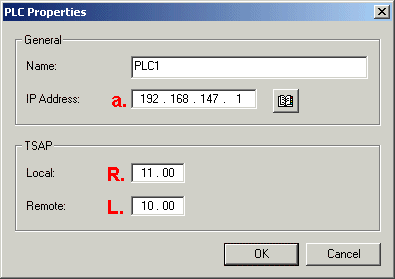

圖6. 設置IP地址和TSAP地址

圖中：

a. 設置所訪問的CP243-1的IP地址

R. 設置PC Access的本地TSAP地址,，與CP243-1設置的遠程TSAP地址一致，即兩邊R.處設置的地址要一樣,。
L. 設置PC Access 的遠程TSAP地址,，與CP243-1設置的本地TSAP地址一致，即兩邊L.處設置的地址要一樣,。

 這就是說兩邊的Local（本地）和Remote（遠程）TSAP地址正好相反對應,。

西門子6EP1437-2BA00

PC Access－通過PC/PPI電纜通信

PC Access可以通過PC/PPI電纜（USB/PPI或RS-232/PPI電纜）用PPI協議與S7-200通信。

一步：設置通信方式

在PC Access界面右側中用鼠標右鍵點擊MicroWin訪問點,，

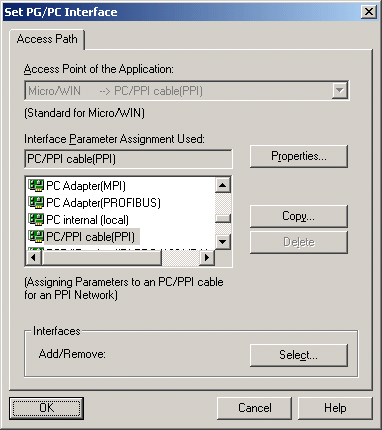

圖1. 設置PC/PPI電纜通道

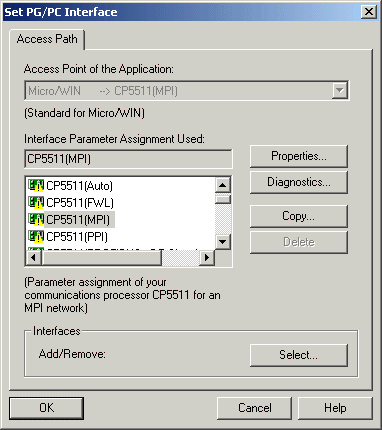

使用CP卡通過MPI或PROFIBUS方式的通信設置與上面步驟相似,，只是在Set PG/PC Interface對話框中選擇所使用的CP卡及通信協議即可 （如圖2.）


圖2. 選擇CP卡

第二步：設置PLC的名稱和網絡地址

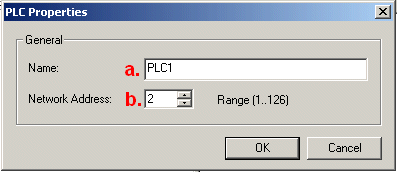

新建PLC站時，或者用鼠標右鍵點擊PLC進入Properties（屬性）可以改變PLC名稱及地址：

圖3. PLC站屬性

圖中：

1. 命名PLC

2. 輸入CPU的網絡地址,。如果連接的是EM277模塊,，此地址應與EM277模塊上的地址開關所設置的一致

PC Access的通信方式

Pc Access軟件支持多種通信方式，用戶需要根據自己所使用的通信方式正確配置,，才能保證OPC通信的暢通,。

PC Access 可與Micro/WIN共享通信路徑，因此凡是Micro/WIN能夠訪問的通信方式,，PC Access都支持,。因此在設置通信路徑時，只需要設置Micro/WIN的路徑,。

 共享通信路徑需要STEP 7 Micro/WIN V4.0以上版本,。

用戶需要根據自己所使用的通信方式正確配置，才能保證OPC通信的暢通,。
