產生電弧光的原因

電弧光故障的危害

傳統母線保護的不足

①傳統的中壓開關柜母線保護方案由傳統母線差動保護實現,。母差保護由于需要安裝額外的CT會變得昂貴，并且使工程接線變得復雜,。

②當使用傳統時間梯度或基于保護配合閉鎖的保護原理時,，傳統的保護系統不能給變電站故障提供足夠快的保護。

③高阻抗類型的接地故障能延長接地故障保護的動作時間,，導致了弧光能量大量累積,。這些能量釋放出來會造成相當大的 人身傷害和經濟財產損失。

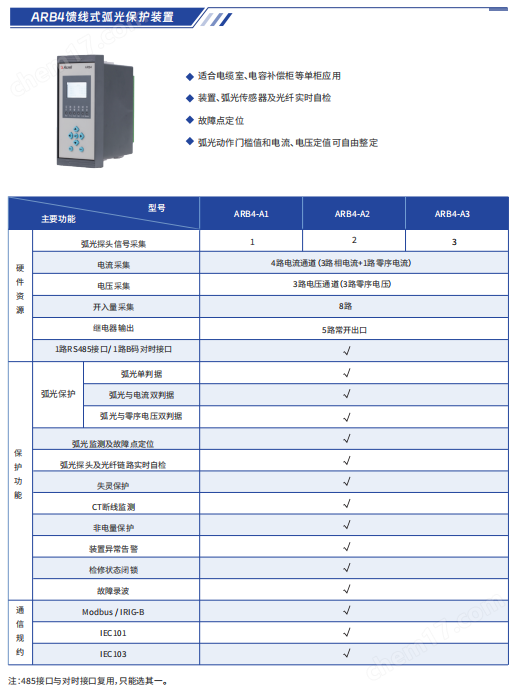

智能電弧光保護裝置-中低壓弧光保護

集保護,、測量、監視,、控制,、通訊,、故障錄波、事件記錄等多種功能于一體,；

裝置內部集成了電源模塊,、CPU模塊、弧光采集模塊,、電流電壓采集模塊,、開入開出模塊、通訊模塊,、人機接口模塊,；

軟件配以專門的保護算法，抗干擾性能強,，可靠性高,，保護實現方式靈活；

智能電弧光保護裝置邏輯

保護判據

弧光保護判據有弧光電流雙判據和弧光單判據,，并可依據項目實際自由選擇,。但弧光單判據受到其他光源影響時，易造成 裝置誤動,，實際應用多選擇弧光電流雙判據,。

為提高不接地系統和消弧線圈接地系統單相接地弧光故障的靈敏度，弧光保護可引入弧光零序電壓判據,。

NB/T 42076-2016 弧光保護裝置選用導則中的4.3.3電流接入的選擇：按保護范圍內電源點就近接入原則,，接入低壓電源 進線電流或饋線電流P級繞組。即母線室,、手車室弧光關聯進線或者母聯電流,，饋線柜電纜室弧光關聯饋線電流，作為弧光 保護電流判據,。

保護動作

①母線室弧光故障,，屬于母線側故障，應立即跳開所在母線段進線或者分段開關;

②開關室弧光故障,，有可能是以下兩種情況:若短路故障發生在開關機構的上觸頭,，則屬于母線側故障，應立即跳開所在母線段 的進線或者分段開關;若短路故障發生在開關機構的下觸頭,，通過跳開本間隔的開關方可隔離故障,，從而避免停電范圍的擴 大。但安裝在開關室的弧光傳感器無法區分弧光故障是發生在上觸頭還是下觸頭,，為及時快速切除開關室弧光故障,，建議跳 開所在母線段的進線或者分段開關;

③電纜室弧光故障，屬于本間隔的故障,，需跳開本間隔的開關來隔離故障,，避免停電范圍的擴大,。
