簡單介紹：

旋進旋渦熱式氣體腰輪流量計是由渦輪流量傳感器與顯示儀表配套組成智能渦輪流量計,。傳感器具有精度高,，重復性好，壽命長操作簡單等特點,?？蓮V泛應用于石油，化工,，冶金,，造紙等行業測量液體的體積瞬時流量和體積總量。

詳情介紹：

液體渦輪流量計
一,、液體渦輪流量計的概述
液體渦輪流量計是一種精密測量?jī)x表,，采用*的微處理技術，具有功能強,，流量范圍寬,，操作簡單，安裝使用方便的特點,。廣泛應用于石油,、化工、冶金,、科研等領域的計量,、配備衛生接頭的液體渦輪流量計多應用于制藥領域，產品具有以下優點:
1,、壓力損失小，葉輪具有防腐功能
2,、可就地顯示,，瞬時流量,，累計總量
3、整機功率低,，能憑內部電池長期工作,，是理想的無源顯示儀表
4、采用EEPROM對累計流量?jī)x表系數進行掉電保護,，保護時間大于10年
二,、液體渦輪流量計的結構與工作原理
2.1旋進旋渦熱式氣體腰輪流量計結構

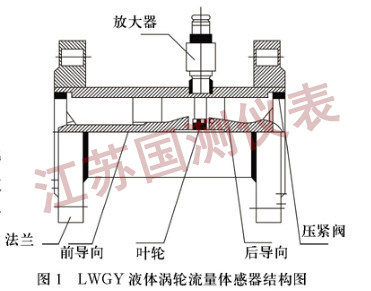

傳感器的結構如圖1所示,它主要由殼體、前導向架,、葉輪,、后導向架、壓緊圈和帶放大器的磁電感應轉換器等組成,。
2.2工作原理
當被測流體流經傳感器時,，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性收變磁電感應系統中的磁電阻,。使通過線圈的磁通量周期性發生變化而產生電脈沖信號,，經放大器放大后傳送至相應的流量積算儀表，進行流量或總量的測量,。

三,、液體渦輪流量計的主要技術參數
1、渦輪流量計的流量范圍表


2,、電氣性能指標
工作電源：外電源: +24VDC
內電源：3.6V鋰電池(鋰電池可用二年以上)
輸出方式：脈沖信號4~20mA電流信號,，對應流量0~Qmax,20mA對應流量可由用戶自己設定。RS485通訊：可傳輸瞬時流量和累積流量和時間,、日期
3,、防爆標志: Exd Ⅱ BT4
4、防護等級: IP65

四,、HQ-LWGY液體渦輪流量計的外形尺寸與安裝

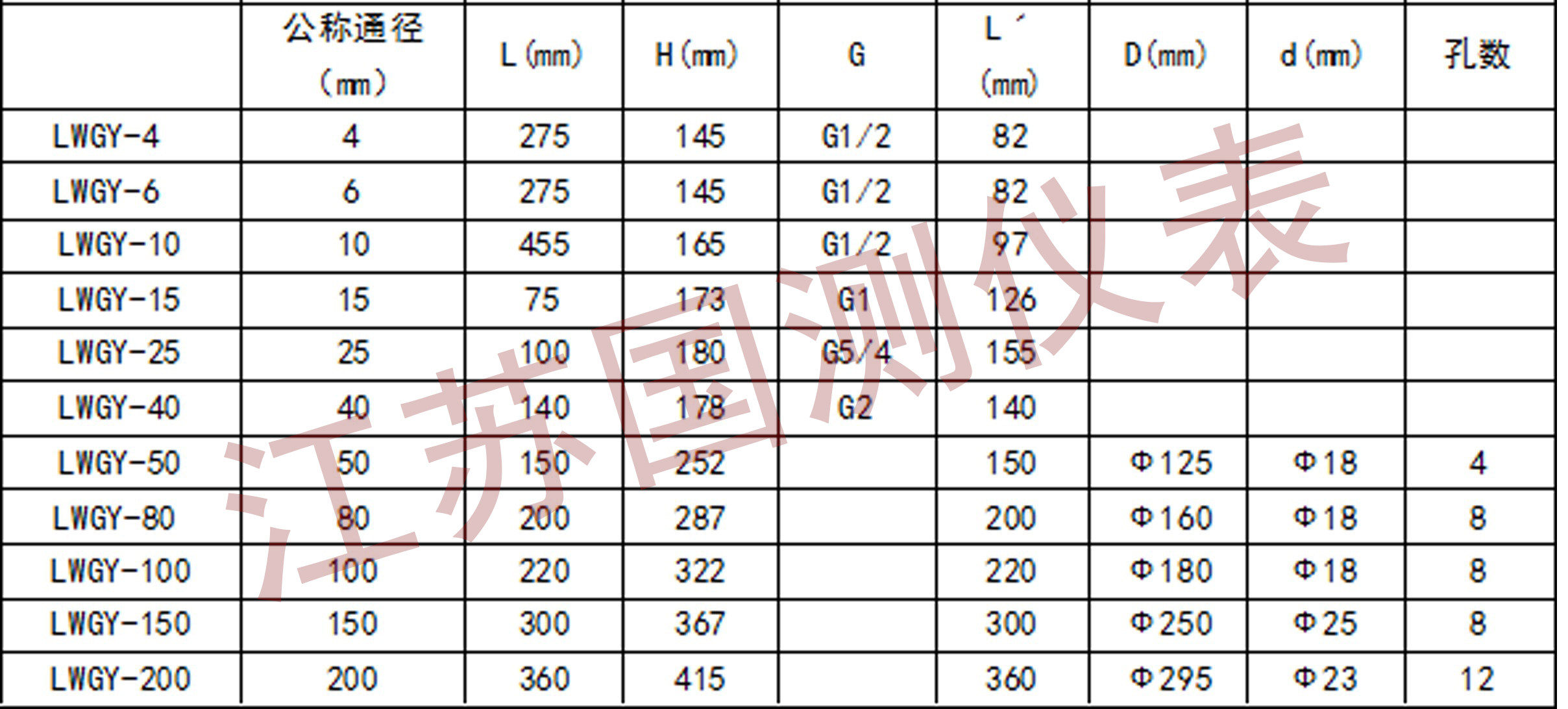

1,、公稱通徑DN6~25見圖2、表2

注:法蘭連接尺寸:執行GB/T9119-2000標準
安裝
1.安裝的場所
流量計應地被測液體的溫度為-20~+120℃,環境相對濕度不大于80%的條件下工作,。從維護方便角度考慮,，應安裝在容易拆換和避免配管振動或配管有應力影響的場所?？紤]到對放大器的保護,，應盡量避免使它受到強的熱輻射和放射性的影響。同時,必須避免外界強電磁對檢測線圈的影響,，如不能避免時,，應在傳感器的放大器上加設屏蔽罩，否則干擾將會重影響顯示儀表的正常工作,。
2.安裝的位置
流量計應水平安裝,，安裝時傳感器上的指示流向的箭頭應與流體的流動方向相符,。
3.配管要點
為了**液體渦流和斷面流速不均對測量的影響，應在傳感器進出口處安置必要的直段或整流器,。一般要求上游部分(進口處)的直管段為(15~20)D(D為傳感器公稱通徑).下游部分(出口處的直管段長度為5D),而直管管徑和傳感器通
