1簡介

編輯

       壓力試驗機也稱電子壓力試驗機，主要適用于橡膠,、塑料板材,、管材、異型材,，塑料薄膜,、電線電纜、防水卷材,、金屬絲等材料的各種物理機械性能測試,。YAW-2000B微機控制電液伺服壓力試

2性能

編輯

壓力試驗機的拉伸實驗:拉伸試驗（應力－應變試驗）一般是將材料試樣兩端分別夾在兩個間隔一定距離的夾具上，兩夾具以一定的速度分離并拉伸試樣,，測定試樣上的應力變化,，直到試樣破壞為止。拉力機拉伸試驗是研究材料力學強度廣泛使用的方法之一，需要使用恒速運動的,。按載荷測定方式的不同,，大體可以分為電腦式*拉力試驗機和電子拉力試驗機兩類，目前使用較多的是中諾電子拉力試驗機,。^[1]

3選購

編輯

　　首先應考慮需要測試材料拉力范圍,。拉力范圍的不同，決定了所使用傳 感器的不同,，也就決定了拉力機的結構,，但此項對價格的影響不大（門式除外）。對于一般軟包裝生產廠家,，拉力范圍在1000公斤的了就已經足夠,。因此也決定了采用單臂式的就可以了。與單臂式相對應結構的是門式結構,，它是適應比較大的拉力,，如一噸或以上。所以軟包裝廠家基本用不著,。 　　

      試驗行程的問題,。 　　根據軟包裝薄膜的需要測試的性能和要求，行程在600－800mm就可以,。材料伸長率超過1000%的可以選用行程1000或是1200mm,。

  　標準配置問題。 　　智能化的三種基本配置：主機,、微電腦,、還有打印機，如果微電腦功能強可以直接打印,。另外也可配備普通電腦,。有了電腦，就可以進行復雜的數據分析,，如數據編輯,，局部放大，可調整報告形式,，進行成組式樣的統計分析,。 　

  　輸出結果。 　　試驗結果輸出結果可任意設置：大力值,、伸長率,，抗拉強度、定力伸長,、定伸長力值,、屈服強度，彈性模量、大試驗力8項,。這可以說是微電腦操作時,，輸出的全面的結果。在可做實驗項目上軟包裝要求拉力機一機多用,，即在配備不同夾具的基礎上,，可做拉伸、壓縮,、彎曲,、撕裂、剪切,、180度剝離,、90度剝離試驗。市面上有一些高檔拉力機除以上項目外,，因其傳感器精度高（有的達到二十萬分之一）還可以測試摩擦系數,。 　

    　產品機械主要配置：傳動，有絲杠傳動和齒條傳動,，前者昂貴,，用于高精度，測試重復性高,；后者便宜,，用于低精度，測試重復性低,。 　　絲杠,，對拉力精度測量具有決定作用。一般的有滾珠絲杠,，梯形絲杠,，一般絲杠。其中,，滾珠絲杠的精確度高,，但是其性能的發揮要靠電腦伺服系統操作才能發揮，整套價格也比較昂貴,。采用一般絲杠和梯形絲杠就可以達到軟包裝所要求的精度，即0.5－1%精度 　　傳動,，有齒輪傳動和鏈條傳動,，前者昂貴，用于高精度,；后者便宜,，用于低精度。 　

   　傳感器，主要成本在于壽命,，光電感應是其中比較*的技術,，一般可用10萬次以上，但上海信任達儀器有限公司采用的傳感器是美國的,精度高,一般可用15萬次以上 　　試驗速度,。市面設備有的在10~500 mm/min,，有的在0.01~500 mm/min，前者一般使用普通調速系統,，成本較低,，粗糙影響精度；后者使用伺服系統,，價格昂貴,，精度高，對于軟包裝企業,，選用伺服系統,，調速范圍1~500mm/min的就足夠了，這樣既不影響精度,，價格又在合理范圍之內,。

　　測量精度。精度問題,，包括測力精度,，速度精度，變形精度,，位移精度,。這些精度值高都可達到正負0.5。但對于一般廠家,，達到1%精度就足夠了,。另外，力值分辨率幾乎都能達到二十五萬分之一,。

誤差產生及消除

　　1.試驗機安裝不正確產生的誤差 　　試驗機安裝不水平,，會增加各活動部件之間的摩擦力，影響垂直安裝,，從而給試驗機帶來誤差,。 　　(1)主機部分安裝不水平 　　工作活塞和工作油缸之間將會產生摩擦力，試驗機工作平臺與一側立柱之間的導輪也會產生摩擦力,，從而產生誤差,，一般表現為正差，且誤差隨著載荷的增大而減小,。 　　(2)測力計部分安裝不水平 　　若測力計前后安裝不水平,，將會使擺軸軸承之間產生摩擦力,，其誤差一般表現為負差。 　　綜合以上兩種因素產生誤差的特點都是對小負荷影響大,，對大負荷影響小,。

　　2摩擦阻力產生的誤差 　　(1)主機部分摩擦阻力 　　液壓試驗機的摩擦阻力主要發生在工作油缸和工作活塞之間。除安裝不水平因素外,，油缸內有臟物,，油的粘度過大，也會造成摩擦阻力加大,。另外,，工作平臺導輪位置不合適也會造成與一側立柱的摩擦力增大。 　　(2)測力計部分摩擦阻力 　　測力計產生摩擦阻力的原因較多,，如測力油缸與測力活塞之間有臟物,，油的粘度過大，指示裝置上的從動針摩擦力大,，齒輪齒桿上有油污,、臟物或齒桿上限位片壓得過緊，測力活塞皮帶磨損斷裂等,。 　

    　3消除方法 　　對于以上誤差的出現,，應首先檢查試驗機安裝是否水平，對主機用框式水平尺在工作油缸外圈相互垂直的兩個方向找平,。對測力計在擺桿正面調整測力計前后水平,，將擺桿邊緣與內側刻線對齊固定，用水平尺靠在擺桿側面調整機體左右水平,。對油缸內臟物可放油清洗并更換粘度適宜的機油,。測力計指示裝置從動針摩擦力過大，齒輪齒桿過臟,，可用汽油清洗并調整壓緊螺絲及齒桿上限位片,，更換測力活塞上的皮帶，這些都可以達到消除誤差的目的,，使試驗機達到合格使用狀態

技術參數

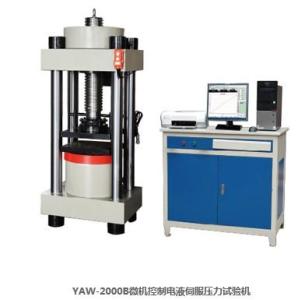

　　型號：YAW-2000B微機控制電液伺服壓力試驗機

1.      大試驗力：            2000kN,、3000kN

2.      試驗力示值相對誤差： ≤±1%

3.      上下壓板尺寸：         370×370mm 、500×500mm

4.      上下壓板大間距：    320mm,、330mm

5.      活塞大行程：          50mm

6.      活塞直徑：               φ250mm,、φ310mm

7.      液壓泵額定壓力：       40MPa

8.      電機功率：              0.75kW、1.1kW

9.      外形尺寸：               800×500×1200 mm,、1000×600×1500 mm

10.  凈重：                    約750Kg ,、1600Kg
