產品概況
皮托巴流量計是根據IS03966《封閉管道中流體流量的測量-采用皮托管靜壓管的速度面積法》國際標準而設計制造的一種新型*的插入型差壓式流量計。隨著滿足不同現場工況的不同測量需求,、皮托巴流量傳感器又分為標準型和功能型結構,。標準型適用于純凈的氣體、蒸汽,、液體及各種化工物料液等介質測量；功能性適用于如冶金行業的各種煤氣等易堵塞,、粘附、雜質含量高,、固液混合流的工況氣、汽及各種液體的測量,。
測量系統
利用差壓原理進行流量測量是當今世界上可靠的流量測量方式之一，代表產品——孔板流量計有著悠久的歷史,，人們對它的安裝,、使用和檢修都非常熟悉。
流量測量系統由節流裝置（差壓發生器）,、 差壓變送器以及流量積算儀等二次儀表組成。隨著電子技術的突飛猛進,，變送器,、流量積算儀等二次儀表的精度、靈敏度發生了質的變化,，達到了較高的水平,。

產品優點

皮托巴檢測探頭桿材質通常為1Cr18Ni9Ti 或 316SST 不銹鋼,， 特殊場合也可選用蒙乃爾、哈氏 合金,、Incoloy800H（耐熱鎳鉻合金）鈦等材質,。
•可測量多種介質,，應用范圍廣泛
•精度高、量程比大
•探頭取壓孔本質防堵,，檢定方便
•測量信號較穩定,、波動小
•管道壓損低
•安裝費用低，基本免維護
•可以在線安裝和檢修
•適合雜質含量較大的（煤氣,、煙氣,、沖渣水等）臟污介質測量

性能指標
測量精度：±1～1.5%
重復精度：±0.1%
適用壓力：0～32MPa
適用溫度：-180℃～550℃
測量上限：取決于探頭強度 測量下限：取決于測量最小差壓要求 量程比：大于10：1
適用管徑：32mm～9,000mm 圓管,、方管 測速范圍 （5-30）m/s
適用介質：滿管、單向流動的,、單相的氣體,、蒸汽和粘度不大于10 厘泊的液體

測量原理
當流體流過探頭時,，在其前部產 生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓,。
根據伯努利方程原理,，流體流過 探頭時速度加快,，在探頭后部產生一 個低壓分布區，低壓分布區的壓力略 低于管道的靜壓,。流體從探頭流過后 在探頭后部產生部分真空,，并且在探 頭的兩側出現漩渦,。
均速流量探頭的截面形狀、表面 粗糙狀況和低壓取壓孔的位置是決定 探頭性能的關鍵因素,。低壓信號的穩 定和準確對均速探頭的精度和性能起 決定性作用,。

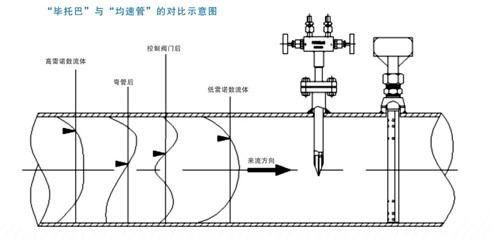

皮托巴流量探頭能精確地檢測到 由流體的平均速度所產生的平均差 壓,，（功能性所檢測到的是中心流速所 產生的差壓）。
皮托巴標準型流量探頭在高,、低 壓區有按一定準則排布的多對取壓孔,，使準確檢測平均流速成為可能,。皮托巴功能型流量探頭在高、低 壓區管道中心線有一對取壓,。

應用范圍
可適用于多種流體（氣體,、液體、蒸汽）,，口徑自25mm 至12000mm,壓力上限可達32Mpa,溫度上限可達1100°C,。準確度高、長期穩定性較好
皮托巴流量傳感器無可移動部件,，準確度不受粘污、腐蝕等的影響,，在可保證直管段長度情況下準確度可達±1%,，而重復性就算在直管段達不到要求的情況下也可保證±0.1%，特別適用于工業過程控制,。
對直管段要求較低,，皮托巴流量傳感器由一對或多個檢測孔的均壓作用，因而降低了對直管段的要求,。孔板流量計前后直管段長度要求為30 倍直徑以上,，皮托巴流量傳感器在直管段長度的要求相對孔板低，一般約為10 倍直徑左右,。
可以在線安裝和檢修
皮托巴流量傳感器可以實現管道運行的情況下在線安裝,、維護,，解決了部分不可停產或危險場合的應用需要。
皮托巴功能型本質防堵設計
皮托巴探頭低壓取壓孔取在探頭兩后側,，在流體分離點之前,，雜質聚集區以外,，避免了低壓孔受渦流影響，又避免了低壓孔被雜質堵塞,，使輸出信號穩定,、精確。另外,，正壓取壓孔因彈頭形狀的前部寬闊,，形成靜止的高壓區,，將阻止流體中的固體微顆粒進入探頭,。威力巴探頭正負取壓孔能真正實現本質防堵。與孔板壓損比較
皮托巴流量計采用非收縮節流設計,，比孔板的壓損至少低95%以上,，是一種高效、節能的流量探頭,。
