德普D3000球柵尺數顯表產品功能

●尋找機床原點

●100組SDM加工坐標

●斜線分孔
●公英制轉換
●任意點歸零,、置數
●停電記憶
●ABS/INC坐標
●圓周分孔
●線性誤差修正
●坐標分中
●半徑/直徑轉換
●分辨率可調轉換

產德普D3000球柵尺數顯表品參數

●外觀尺寸：  寬度：240mm  高度：140mm 厚度：75mm

●輸入電壓范圍： AC85-250V   50-60HZ
●大功耗：15W
●儲存溫度：-20℃-50℃
●相對濕度：＜80%
●坐標數：2,3
●信號輸入：球柵/微柵傳感器
●球柵分辨率： 5,10,，20,50um
●微柵分辨率： 1,2，5,10um

一：球柵尺標準延長線為3米

二：球柵尺實際長度=行程+260mm

三：球柵尺質保為5年 數顯表及讀數頭為2年

四：在質保期間免費提供維修（運費協商承擔）

工作原理

球柵尺是采用精密球細分,、實現電磁/磁電轉換得到電信號,電信號再整理細分,，實現測量結果；球柵尺和讀數頭采用全密封設計，具不受油,、水,、鐵銷、灰塵,、的影響,，并具有較強的耐沖擊性，可在比較惡劣環境中使用,；球柵數顯產品穩定強,壽命長等特點,。

產品用途

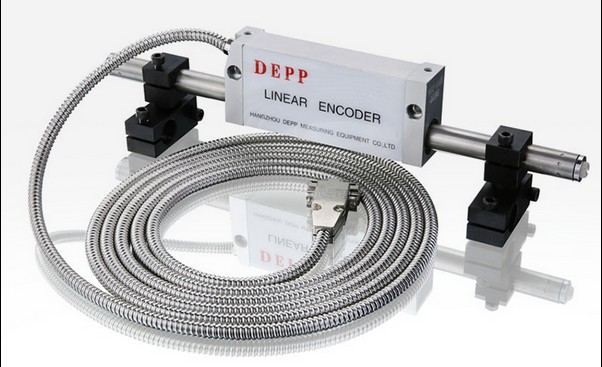

E15系列球柵尺是一種直線位移傳感器，可作為機床,、導軌測量平臺進行位移測量裝置,，并把測量值傳輸給球柵數顯表顯示，亦可把測量值傳輸給PLC及數控系統做全閉環控制,。

產品特點

●傳感器可輸出多種波型信號,，如：（TTL方波 、差分信號RS422信號輸出）,，可與數顯表,、PLC、數控系統等連接,。
●球柵傳尺采用合金尺身,，全密封設計，優于IP67防護標準,，產品具有不受油,、水、鐵屑的影響,，并具有較強的耐沖擊性,，可在比較惡劣的車間環境中使用。
●球柵尺身的膨脹系數12×10－6/K,，與機床鋼鐵膨脹系數接近,，大大降低由溫差變化而產生數顯誤差。
●德普球柵傳感器尺單支可達11米,，并可接長,，并且無接口誤差，是大型機床設備較好的測量定位產品,。
●球柵尺采集信號高性能,，可保證球柵運行速度可達120M/分，精準測量,。
●德普球柵尺都具有高可靠的測量精度,，每一去球柵尺都經過激光干涉儀的校準并附帶激光檢測卡，以確保其高精度的品質。
●球柵具有安裝方便,，沒有安裝平面要求,，無需日常維護，長距離距有精度高等特點,。


德普D3000球柵尺數顯表?產品參數

●定位精度:        ±0.005mm
●產品精度:        標準級(±0.015mm)/m      精密級(±0.01mm)/m
●生產長度:         單尺不接長球柵尺51mm--11684mm
●工作速度:         120米/分
●解析度  :            標準0.005mm,定制0.001mm
●信號輸出:          模擬信號/RS422/TTL
●電纜長度:          標配3米
●抗沖擊:              球柵尺      100g
●耐振動:              球柵尺       30g
●防護等級:           達到IP67等級
