LS-LDE系列出水流量計（電磁流量計）是—種體積流量測量儀表，在測量過程中,，它不受被測介質的溫度．粘度,、密度以及電導率(在一定范圍內)的影響．因此，電磁流量計只需經水標定以后,，就可以用來測量其它導電性液體的流量,，而不需要附加其它修正．
電磁流量計的量程范圍極寬，同一臺電磁流量計的量程比可達1：100．此外,，電磁流量表只與被測介質的平均流速成正比,，而與軸對稱分布下的流動狀態（層流或紊流）無關．
電磁流量計無機械慣性，反應靈敏,，可以測量瞬時脈動流量,，而且線性好．因此，可將測置信號直接用轉換器線性地轉換成標準信號輸出,，可就地指示,，也可遠距離傳送．
出水流量計特點：
1、適用于導電率大于5цs/cm導電流體的體積流量測量,。
2,、測量管內無活動及阻流部件、壓力損失小
3,、具有不同材質的襯里和電極有良好的防腐性能
4,、不受介質、密度、粘度,、溫度,、壓力和導電率的影響
5、低頻矩形波勵磁,、不易受干擾性,、能穩定可靠
6、轉換器耗能低,、安裝簡單方便,、用戶不需調試
出水流量計技術參數：
精度等級：±0.5％、±1％
襯里材質：聚氨脂,、氯丁橡膠,、聚四氟等
電極材質：不銹鋼、哈氏合金,、鈦,、鉑銥合金等
連接方式：法蘭夾裝、法蘭連接等
介質溫度：0℃～70℃,、0℃～130℃（0℃～180℃）
公稱壓力：1.0Mpa～32 Mpa
防護等級：IP65,、IP68
防爆標志：ExibBT4
工作電壓：220VAC、24VDC
產品細節：顯示部分：
1,、液晶背光顯示
2,、瞬時流量、累計流量計,、流量棒圖,、流量百分比
3、一鍵查詢凈累計值,、正向累計值,、負向累計值、當前電導率等效值
4,、多單位可切換（L,、m³、Kg,、t/s,、min、h）
5,、485通訊遠傳讀取數據
傳感器部分,，傳感器（本體）方面：
1、升級款加厚型高強度法蘭（防脫落襯里,、防翻邊,、防漏水）
2,、選用優質電極，標準3電極,，優于市面常規兩電極，測量更準確
3,、接地螺絲直接與本體對接,，有效解決電干擾、良好接地,，保障人身安全
性能傳感器（本體）方面：
1,、升級款加厚型高強度法蘭（防脫落襯里、防翻邊,、防漏水）
2,、選用優質電極，標準3電極,，優于市面常規兩電極,，測量更準確
3、接地螺絲直接與本體對接,，有效解決電干擾,、良好接地，保障人身安全
產品選型
型號 | 口徑 |
| |||||||
LS-LDE | 15~2600 | ||||||||
|
| 代號 | 安裝形式 |
| |||||
Y | 一體式 | ||||||||
F | 分體式 | ||||||||
| 代號 | 轉換器型號 | |||||||
ZA | 圓形 | ||||||||
ZB | 方形 | ||||||||
| 代號 | 輸出信號 | |||||||
I.4 | 4~20mA | ||||||||
f | 頻率1KHz | ||||||||
Rs | 串行通訊（485） | ||||||||
C | 控制輸出 | ||||||||
| 代號 | 防爆要求 | |||||||
N | 無防爆 | ||||||||
EX | 防爆（僅適用于分體式） | ||||||||
| 代號 | 介質溫度 | |||||||
T1 | ≤65℃ | ||||||||
T2 | ≤120℃ | ||||||||
T3 | ≤180℃(僅適用于分體式） | ||||||||
| 代號 | 內襯材質 | |||||||
NE | 氯丁橡膠（≤65℃） | ||||||||
PTFE | 聚四氟乙烯（≤189℃） | ||||||||
PVC | 聚氯乙烯（≤70℃） | ||||||||
| 代號 | 電極材質 | |||||||
316L | 不銹鋼 | ||||||||
HC | 哈氏合金C | ||||||||
HB | 哈氏合金B(yǎng) | ||||||||
Ti | 鈦 | ||||||||
Ta | 鉭 | ||||||||
電磁流量計安裝注意事項：
1,、電磁流量計的上游至少要有5DN的直管段,，下游至少要有至少3DN的直管段，為了方便安裝和拆卸,，可在流量計出廠時加裝管道伸縮節,；
2、流體的流動方向和流量計殼體上的箭頭標注方向*,；
3,、管道內如有負壓，會損壞流量計的內部襯里材料,，需要特別注意,，防止產生負壓。
4,、電磁流量計應盡可能遠離泵,，閥門等設備，避免其對測量的干擾,；
5,、流量計應盡可能遠離射頻，強磁場,，強震動等干擾源,；
6、若測量管道有震動，在流量計的兩邊應有固定的支座,；
7,、測量混合相流體時，選擇不會引起相分離的場所,；測量雙組分液體時,，避免裝在混合尚未均勻的下游；測量化學反應管道時,，要裝在反應充分完成段的下游,；同時測量混合相流體時，混合點與流量計之間的距離少要有30DN的直管段,；
8,、為方便今后流量計的清洗和維護，應安裝旁通管道,，并保證流量計前5DN后3DN的直管段,；
9、安裝電磁流量計時,，應注意均勻擰緊兩個法蘭,，否則容易壓壞襯里材料，是用力矩扳手,；
10,、傳感器必須單獨接地，一般情況下接地電阻應在100歐以下,，對于防爆產品和防雷擊要求的安裝情況,，接地電阻應小于10歐。
11,、分體式電磁流量計轉換器一般安裝在傳感器附近或者配電室,，需要注意的是，傳感器與轉換器連接是,，為了避免干擾信號,，信號電纜必須單獨穿在接地保護金屬管內，不能把信號和電源電纜混穿在同一金屬管內,。
電磁流量計按現場安裝要求：
1,、水平和垂直流向時，電磁流量計應安裝在水平管道較低處和垂直向上處,，避免安裝在管道的較高點和垂直向下處,；
2、傾斜流向時,，電磁流量計應安裝在管道上升處,；
3,、在開口排放管道時，電磁流量計應安裝在管道的較低處,；
4,、若管道落差超過5m時，在電磁流量計的下游應安裝排氣閥,；
.png)
5,、管道上的控制閥和切斷閥應安裝在電磁流量計的下游，而不應安裝在傳感器上游,；
6、電磁流量計不能安裝在泵的進口處,，應安裝在泵的出口處,；

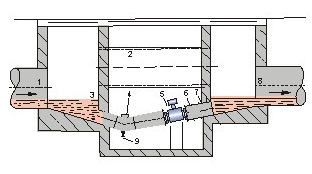

7、在測量井內安裝電磁流量計的方式,；
