江蘇南排市政管道非開挖修復 137.5528.4027技術應用CIPP紫外線固化非開挖修復技術指,，采用機械牽引將浸滿感光性樹脂的氈制軟管拖入被修復的管道,，灌注壓縮空氣使其緊貼管道內壁，通過紫外光燈照射使樹脂在管道內部固化，形成高強度內襯樹脂新管的管道整段內襯修復技術,。

  南排市政德國*CIPP紫外線固化系統，開創式的配電設計,，可以上UV燈鏈支持拓展延長,，固化效率提升1/3以上。同時設備可采用電腦程序控制或獨立的PLC系統控制,。在突發事故中,，平板電腦發生故障，操作人員可采用手動控制UV固化施工,，保證工程進度和質量以及施工人員安全,。

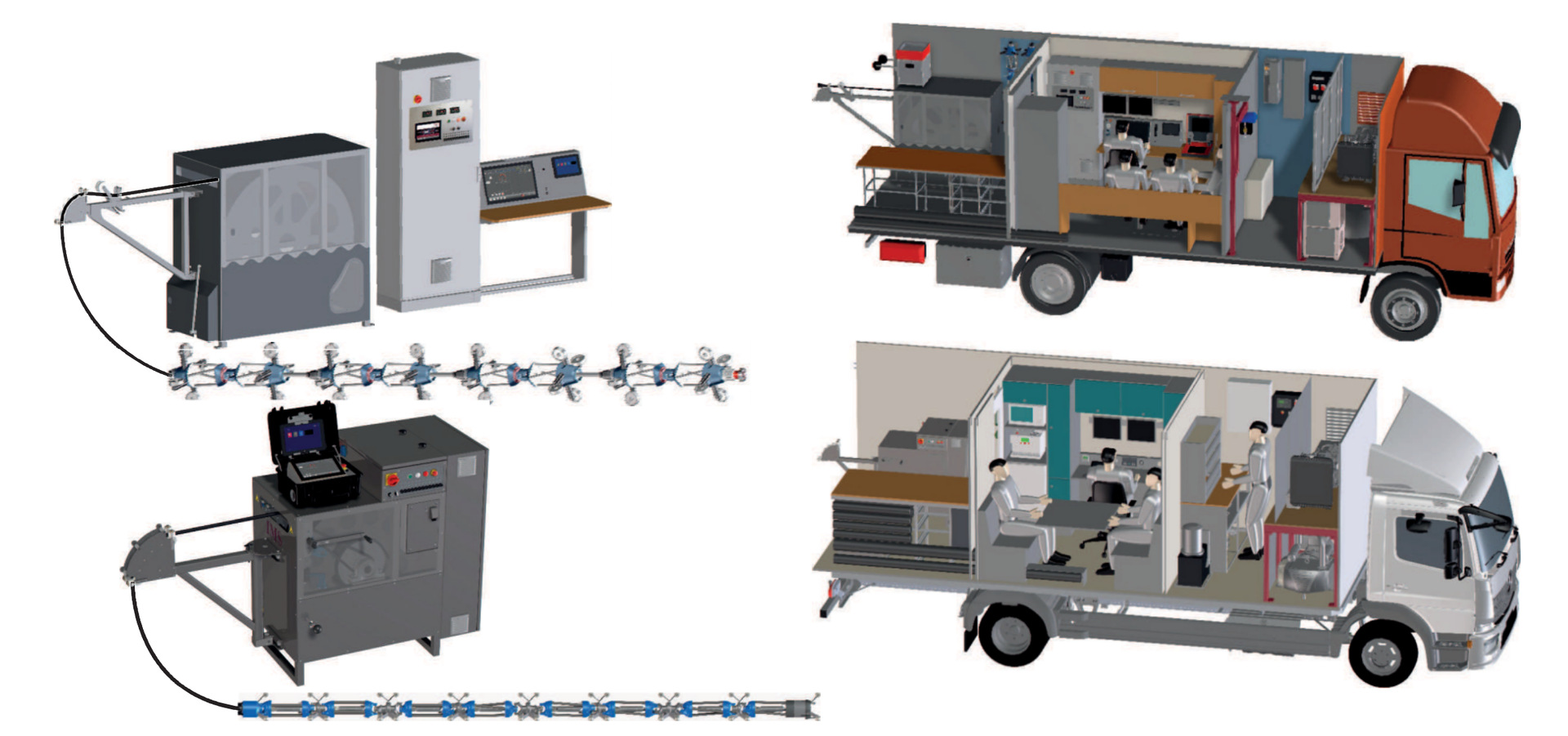

德國*CIPP紫外線固化系統

南排市政德國*CIPP紫外線固化系統在排水管道修復上的應用：

1.市政排水管網修復（重力管道）：可以解決管道坍塌、變形,、脫節,、滲漏、腐蝕等難題,。

2.市政供水,、工業冷卻用水、燃油燃氣管道修復（壓力管道）：可以解決管道腐蝕,、滲漏,、開裂等修復難題。材料無毒無害且抗腐蝕,，應用環境局限性小,。

德國*CIPP紫外線固化系統施工現場圖片

德國*CIPP紫外線固化系統系統主要功能特點和組成功能優勢簡介：

1. 可用于DN150-1600管道修復，選配大燈架后可用于DN1600管道,。
2. 支持即插即用式拓展燈鏈,，固化修復效率可增加1/3以上。
3. UV燈架上攜帶3種不同規格傳感器,，分別探測內襯管壁和空氣溫度,，給UV固化速度的設置提供參考數據。
4. 用于DN1600以下管徑的UV修復系統對卡車要求低,，占用尺寸?。?200 x 740 x 1260 mm）。
5. 防震式設計,，無需采用集裝箱即可安全可靠的搭載在修復車上,。
6. 8 x 1000W大型燈鏈采用單節可拆分的鋁合金輕質燈架設計，PNP即插即用式快速接頭,，方便操作人員在檢查井種拼接燈鏈,，降低操作體力勞動強度,。
7. 簡單易用的控制系統，新手經過2-3小時培訓后即可獨立操作設備,。

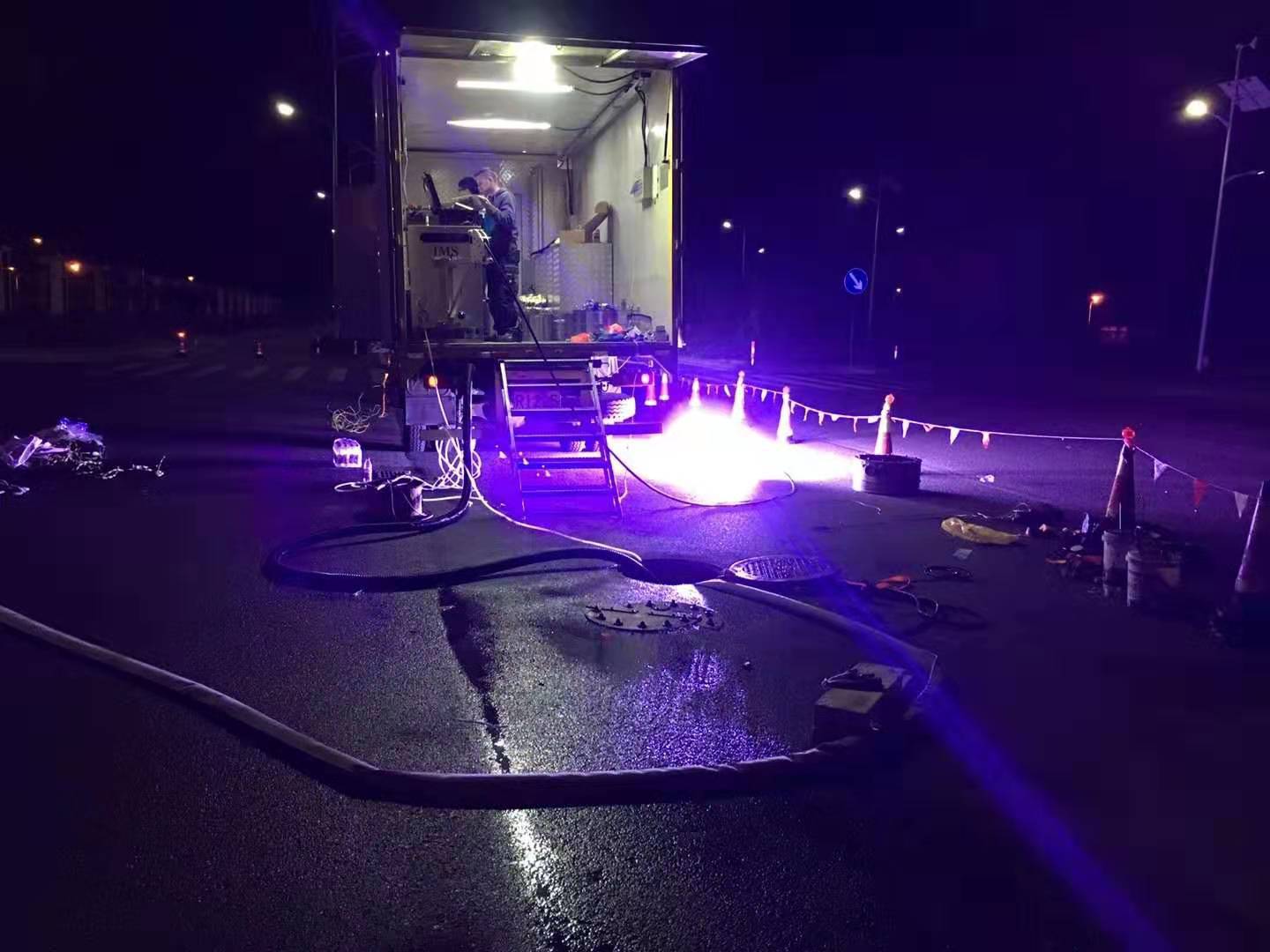

南排市政德國*CIPP紫外線固化系統施工現場圖片:

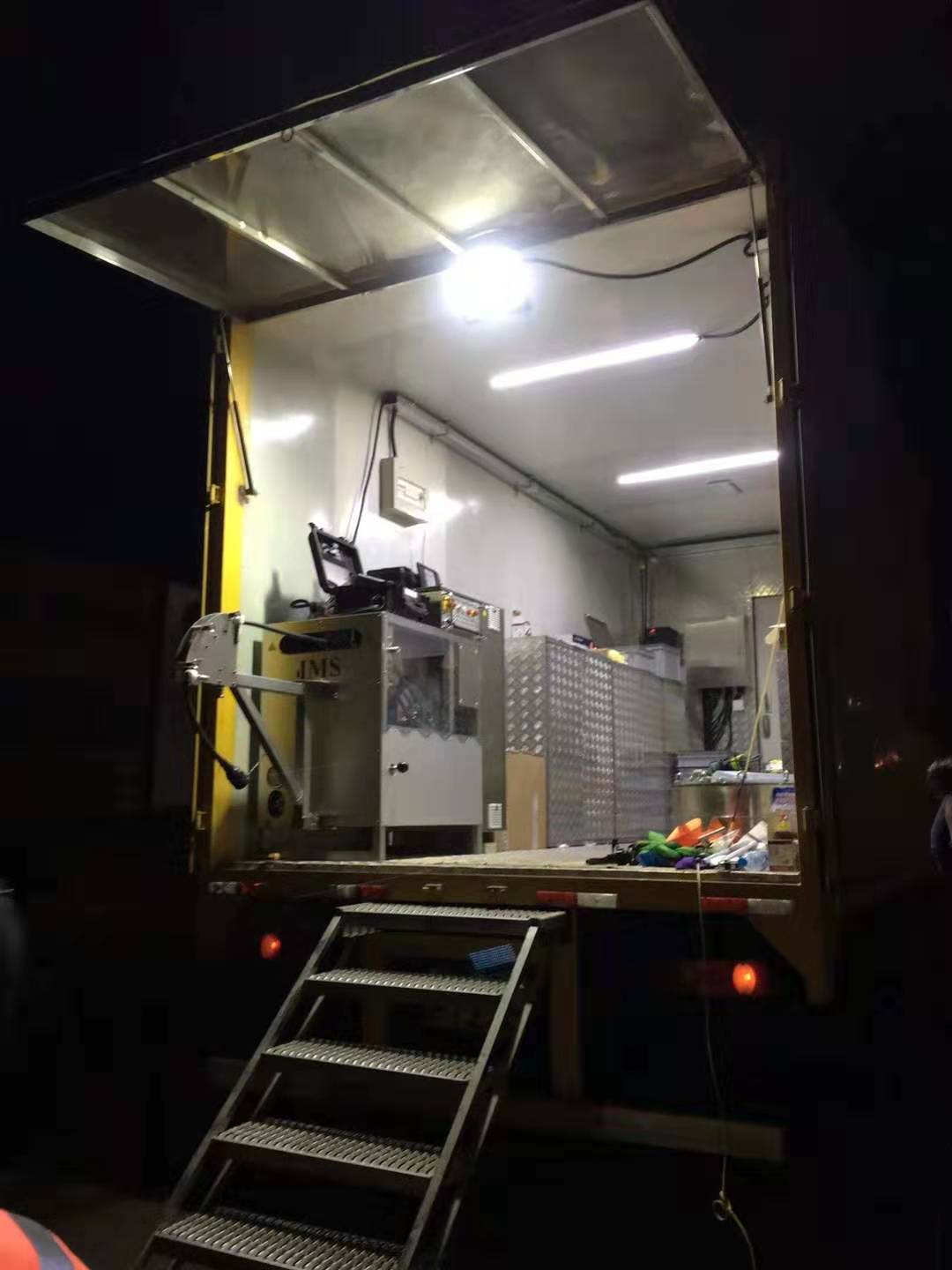

德國*CIPP紫外線固化系統車輛改裝

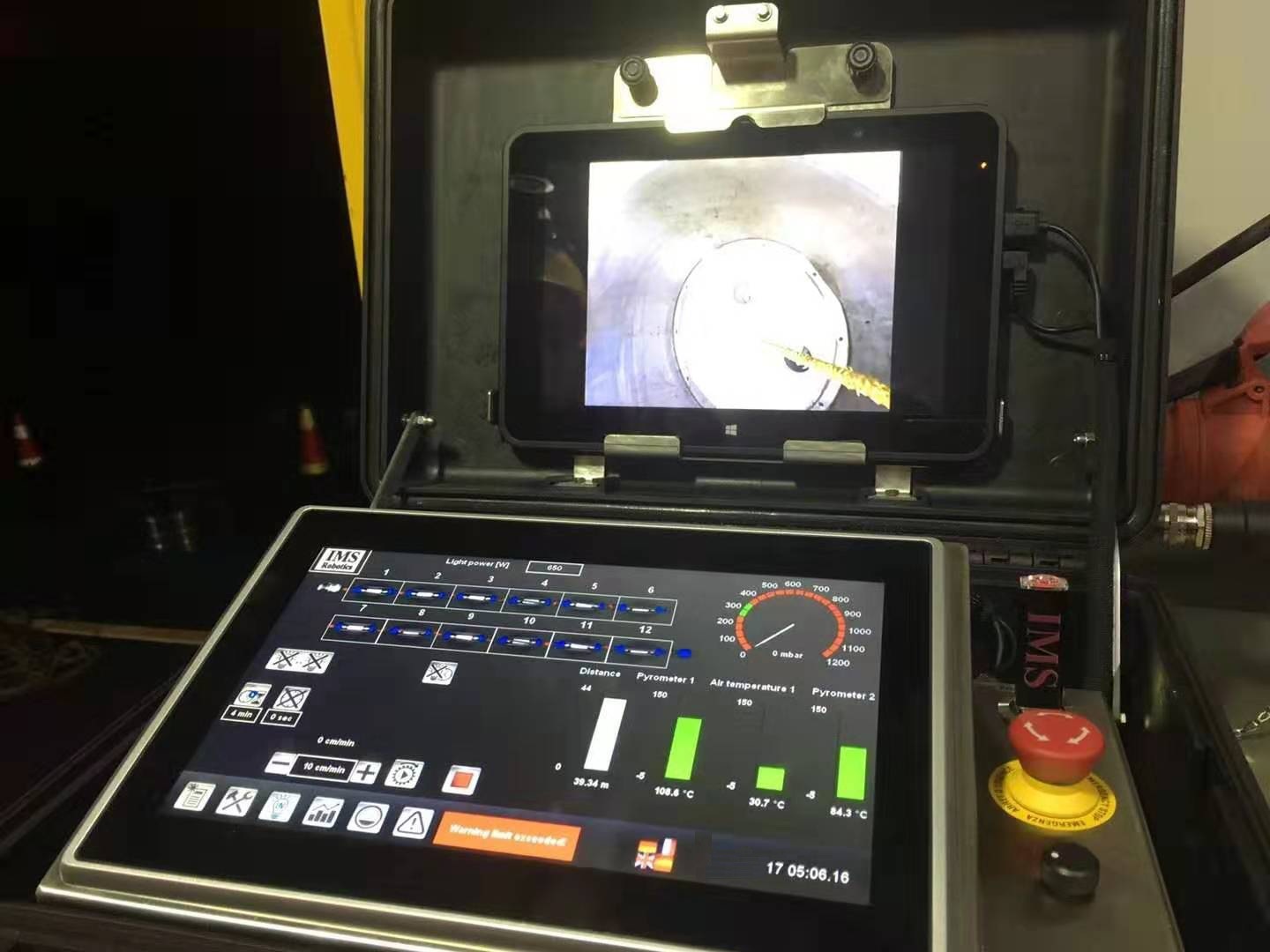

德國*CIPP紫外線固化系統施工現場圖片2

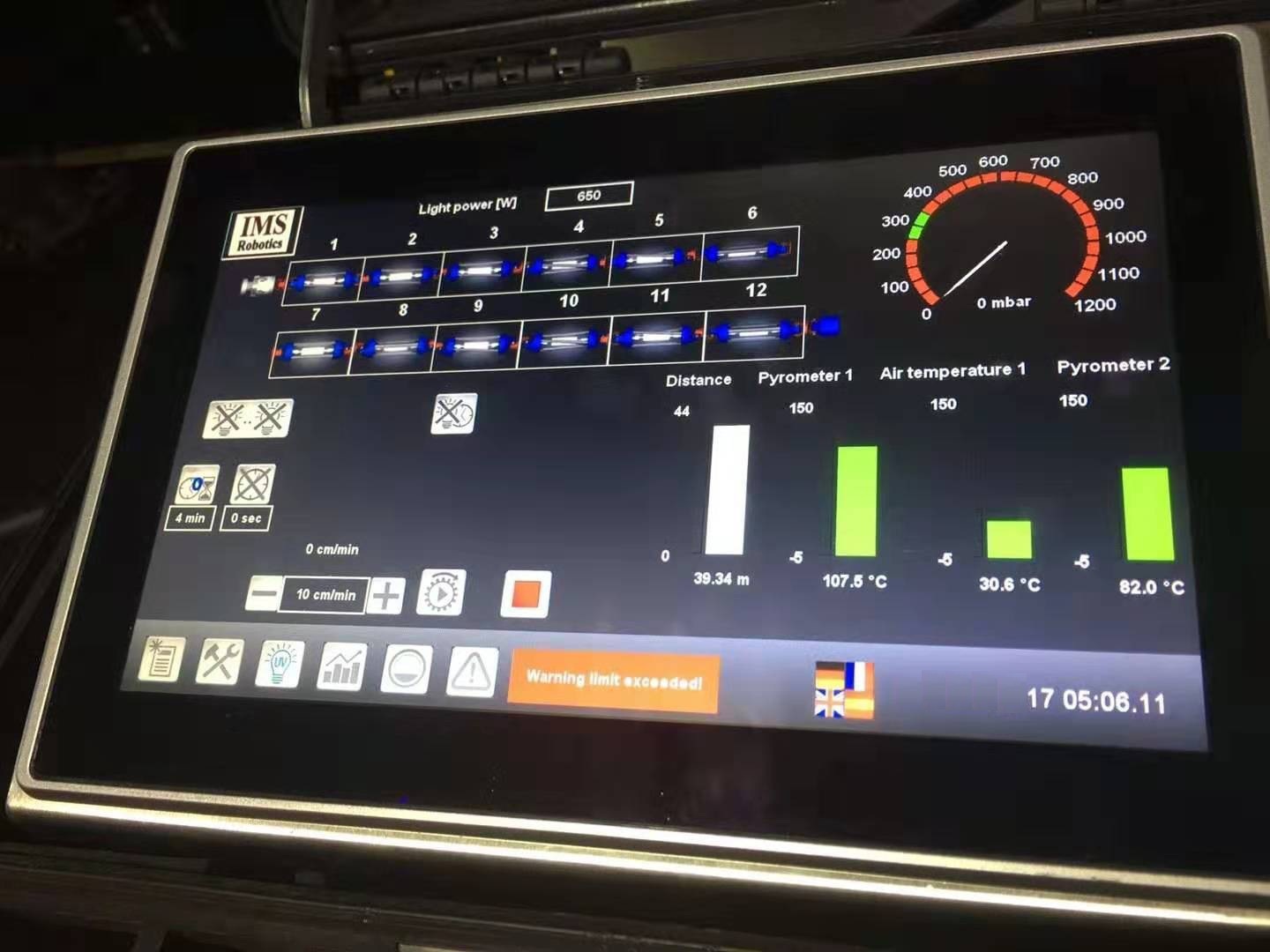

德國*CIPP紫外線固化系統施工現場圖片3

工程應用案例分析：

客戶要求：

管道破裂程度高,，提供的非開挖修復工法能*替代老管道，且使用壽命不低于45年,；

管道埋深較深,，且不允許開挖工作坑，要求采用*非開挖的修復工法,。

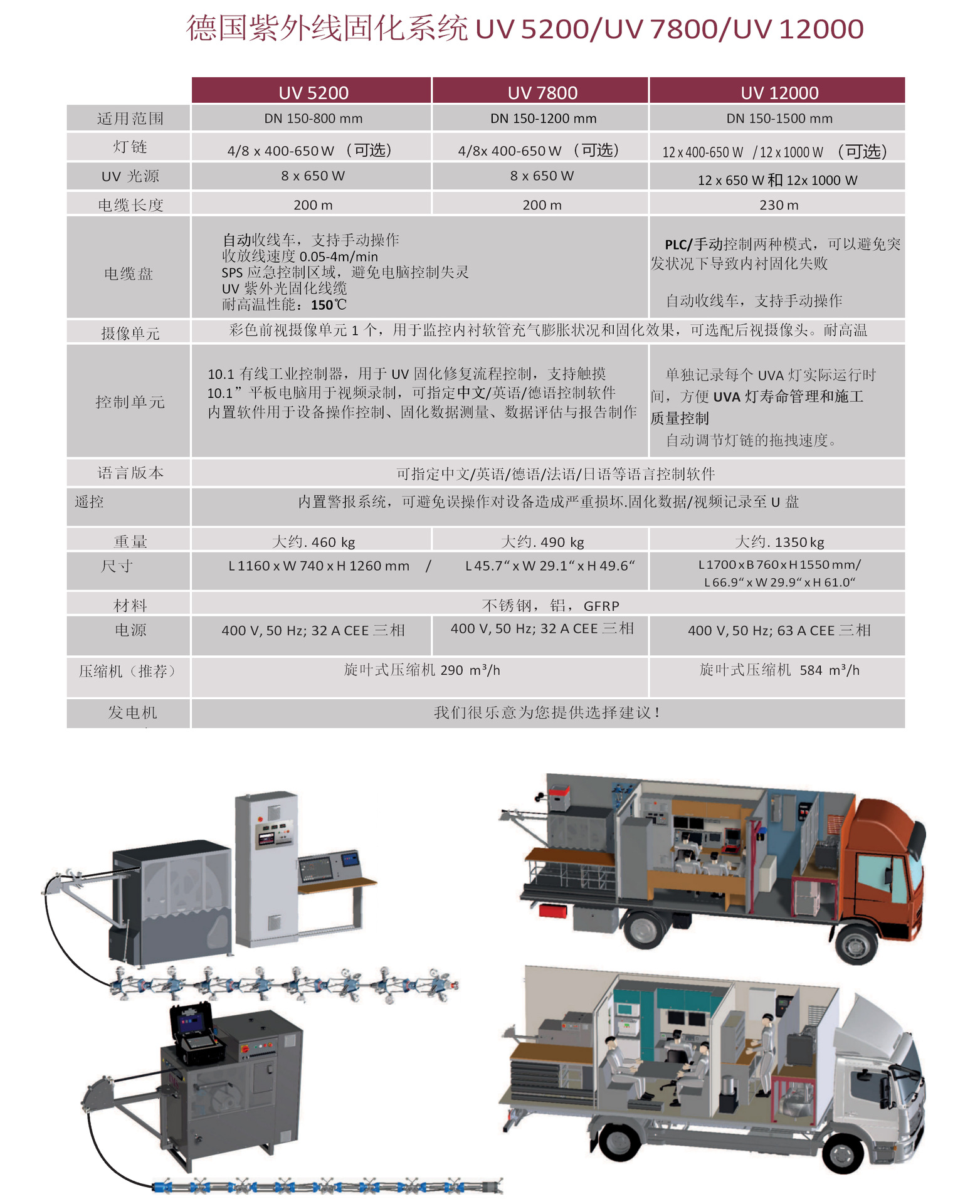

德國紫外線固化系統UV 5200/UV 7800/UV 12000參數對比表：

江蘇南排市政管網CIPP局部樹脂固化修復點狀修補,UV-CIPP管網脫節.破裂.裂口.錯位非開挖修復,地下管網檢測,、清淤、非開挖修復一站式解決,UVCIPP紫外線光固化式管道非開挖修復技術,非開挖地下管道紫外光固化CIPP整體修復,窨井檢查井噴涂修復非開挖堵漏修復,CIPP紫外光固化修復管道內襯非開挖修復,，管網CIPP光固化內襯修復原位點狀修復
紫外光固化修復CIPP拉入法管道內襯管網內襯


點狀CIPP內襯修復工藝流程:


1.將待修復管道上游,、下游緊鄰管口及前一段排水管管口分別用堵水氣囊進行封堵（即上、下游各個堵水氣囊）,，繞后對管道進行清淤,。


2.將特制玻璃纖維織物用適合樹枝浸透。


3.將上述玻璃纖維布纏繞于修復氣囊上,，在CCTV機器人的引導下到達修復地點,。


4.向修復氣囊充氣、均勻膨脹后使纖維布被壓覆在管道上,，保持壓力待樹脂固化,。


5.氣囊泄壓縮小并拉出管道。


6.后進行CCTV機器人視頻檢測,，進行施工質量檢測,。


7.排水管道處于流砂或軟土暗浜層，由于接口產生縫隙,，管周流砂軟土從縫隙滲入排水管道內,，導致管周土體流失，路基失穩,，管道下沉,，路面沉陷。因此,，點狀CIPP修復時,，必須進行損壞處管內清洗，并且由CCTV機器人確認,。




點狀CIPP內襯管道修復氣囊說明：


1.用途：管道局部損壞的修復及管道維護,。


2.適用狀況：管道內裂縫，接縫處滲漏，錯位,，樹根,，腐蝕等狀況。


3.適用管道：各種材質,，直徑50mm~1200mm,。


4.使用方法：氣囊綁扎混拌好專業樹脂的玻璃纖維織物，通過牽引的方式放置待修復點處,，充氣—放氣—取出氣囊,，施工完畢，點狀CIPP內襯管道修復氣囊江蘇南排市政公司應用紫外光固化修復：紫外光固化是利用紫外光作為固化媒介,，樹脂中含有光引發劑，經過特定波長的紫外光照射時,，樹脂產生固化反應,，形成高強度內襯新管。安裝方式主要采用拉入式,，適用于管徑150mm~1600mm各種形狀的排水管道,。施工時采用卷揚機將充填有樹脂的玻璃纖維內襯管拉入既有管線，通過大流量風機將內襯管“吹”鼓,，進而緊貼在既有管線內壁上,。固化后，管道能*不依托原有管道,，可以獨立承受內壓和外壓,，修復后的新管基本不會影響過水斷面，正常使用年限在50年之上,。管道CCTV檢測,、管道潛望鏡檢測、聲吶檢測,、管道檢測與評估,、管道非開挖修復、紫外光固化修復技術,、翻轉式CIPP修復技術,、局部樹脂固化修復技術、雙脹圈局部非開挖修復技術,、不銹鋼雙脹圈局部修復,、管渠養護、紫外光固化修復特點與優勢,。

江蘇南排市政管道技術有限公司,，擁有高清CCTV檢測、高清QV檢測、聲吶檢測,、電法檢測等多種技術和設備,，以及全新的管網測繪系統，可實現排水管網隱患排查,、缺陷評估,，為城市建設“排水一張圖”，實現“智慧排水”,，提供重要依據,。
南排市政現擁有大型聯合吸污車、高壓清洗車都是10噸級以上的車型,，管道CCTV檢測機器人,，管道潛望鏡，聲吶儀檢測,，CIPP紫外光固化修復設備,，噴涂法、不銹鋼內襯法,、不銹鋼雙漲環法,、螺旋纏繞法、碎裂管法,、管道同徑置換,、破管頂進等工藝等成熟工藝，多次獲得業主單位的好評和一致滿意,。

南排市政管道承載了整個城市的雨污水排放,，日久積累，管道內漬泥雜物堆積過多,，易造成管道不同程度的堵塞,，影響雨污水的排放，尤其是多雨季節,，更易造成城市路面的積水,，影響市民的生命財產安全。 我們堅持以“客戶至上,，服務至上,，質量至上，”為宗旨,，用我們真誠的服務為您打造環保,、舒適、和諧的生活及工作空間,，客戶的滿意就是我們公司的追求,。
