10kV高壓調壓器產品介紹?

?產品概述?
10kV高壓調壓器是專為電力系統設計的電壓調節設備,，適用于10kV配電網的電壓穩定控制。該產品通過自動或手動調節輸出電壓,，有效解決線路末端電壓偏低或波動問題,，提升供電質量，廣泛應用于工業園區,、農村電網及新能源發電并網場景,。

?核心特點?

1. ?精準調壓?：±10%調壓范圍，響應速度快（≤1s）,，確保電壓穩定在標準范圍內,。

2. ?高可靠性?：干式絕緣設計，免維護,，防護等級IP54,，適應戶外惡劣環境。

3. ?智能控制?：可選配智能終端,，支持遠程監控,、自動調壓及數據上傳（兼容IEC 61850協議）。

4. ?節能環保?：空載損耗低（≤0.3%）,，無油設計,，符合環保要求。

?技術參數?

• 額定電壓：10kV | 額定容量：100~2000kVA

• 調壓步長：1.25% | 冷卻方式：AN/AF

• 環境溫度：-25℃~+45℃

?典型應用?
■ 長距離輸電線路電壓補償
■ 光伏/風電并網點電壓穩定
■ 城市配電網無功優化

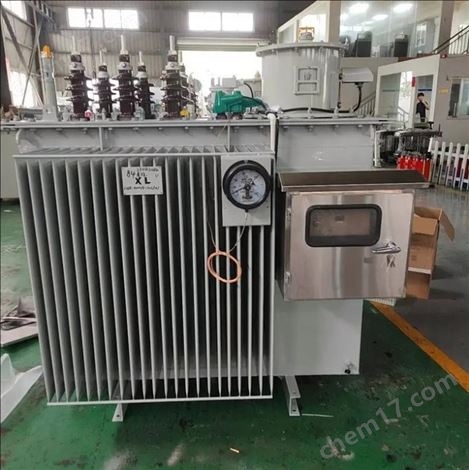

（注：產品通過GB/T 6451認證,，提供3年質保及24小時技術服務支持,。）戶外10kV高壓調壓器遠距離饋線自動穩壓器

10KV線路自動穩壓調壓器概況：

  10KV線路自動穩壓調壓器SVR-10系列線路調壓器整個線圈分為三部分：串勵線圈,、并勵線圈，控制線圈,。其中,，串勵線圈是一個有多個抽頭的繞組，這些抽頭通過有載分接開關的不同接點串聯在輸入輸出之間,，改變分接位置,從而改變自耦變壓器變比,，達到調整電壓的目的；三相并勵線圈為自耦變壓器的公共繞組,，產生傳遞能量的磁場;控制線圈為控制器提供工作電源和采樣信號,。

  三相有載分接開關是可在帶負載的情況下轉換接點的開關。在自動調壓器中,，串聯繞組的抽頭接在分接開關的不同接點上,，可以通過轉換接點調節變壓器變比來改變其輸出電壓?？紤]分接開關壽命和用戶調壓精度要求,一般常用的有載分接開關的檔位為7,、9檔兩種。

  10KV配電線路調壓器：一種通過跟蹤線路電壓變化,，自動調節裝置本體變比來保證輸出電壓穩定的裝置,，可以在30%的范圍內對輸入電壓進行自動調節，特別適用于電壓波動大或壓降大的線路,。將這種調壓器串聯在6kV,、10kV、35kV線路的中后端,，在一定范圍內對線路電壓進行調整,，保證用戶的供電電壓平穩，減少線路的線損,；此外,，SVR饋線自動調壓器也適用于主變不具備調壓能力的變電站，將這種調壓器串聯在變電站變壓器出線側,，保證出線側電壓合格,。

SVR高壓饋線自動調壓器分析：

在農網中，尤其是部分偏遠地區,，存在一定數量供電半徑超過 規定的遠距離線路,，考慮到線路成本問題，不能采用大量的高壓配網布點的途徑解決,，導致末端電壓難以保證,，功率因數達不到要求，線損較大,，需要使用調壓器提高電壓,。

同樣油田、醫院,、煤炭,、冶金、化工等對電能質量要求比較高的領域也需要使用調壓器,。

產品作用：

電力系統 ：低電壓會影響發,、供電設備出力，降低供電可靠性,，同時也影響電力企業自身的經濟效益,，電壓下降特別嚴重時，甚至可能發生電壓崩潰,，頻率下降和大面積停電等事故發生,。

電壓比額定電壓低10%時，白熾燈燈通量減少30%,，電壓比額定電壓高10%時,，則燈泡的壽命減少一半。

   低電壓同時會影響空調運行,，手機充電,，電視信號接收能力等系列問題。

系統損耗：在輸送功率一定的時候,，系統損耗和運行電壓的平方成反比,，若電壓降低，電流和損耗隨之增大,。

SVR高壓饋線自動調壓器技術參數：

SVR高壓饋線自動調壓器的好處：

a.改善線路電壓方案比對

  為了改善線路電壓水平，保證供電質量,，對于電壓下降比較嚴重的線路,，必須采取有效的措施來調節線路電壓。目前,，調壓線路電壓的方式有以下幾種：

1,、修建小型變電站 （缺點：投資大，周期長）

2 ,、更換線路導線 （缺點：投資大,，周期長）

3、改變變壓器分接頭（缺點：調節范圍?。?/span>

4,、安裝補償電容 （缺點：調節范圍?。?/span>

5、安裝配電線路調壓器（優點：費用低,，見效快）

前面兩種方案投資大,，周期長，對于負荷分散的線路,，并不是十分經濟的選擇,。改變分頭一般只能調節±5%，且需要加裝有載開關,。安裝補償電容,，補償幅度一般只能3%。所以安裝線路調壓器是經濟方便,、免維護,，全自動為一體的 方案。

b.與有載變壓器比對

1,、從成本的角度來說,，線路調壓器是一種自耦變壓器，    相比有載調壓器變壓器的成本更低,。

2,、用戶使用有載變壓器只能更改單個用戶電壓，線路調壓器能調整整個用戶群的電壓,，大大的降低成本,。

3、使用普通有載變壓器也可實現調壓,，但是有載調壓變     壓器本身阻抗大,，一般達到4%-6%以上，本身對線路的壓降大,，我公司開發的配電線路調壓器阻抗<1%,對線路壓降非常小,。

4、從使用壽命來說,，我們自主研發的分接開關壽命也達  一百萬次,。

SVR高壓饋線自動調壓器智能化趨勢：

  為了響應 電網智能化的要求，我司的技術團隊對配電線路調壓器的控制器進行了多次技術升級,，以適應新形勢下的電網需要,。

1，控制器具有無線通訊功能,，能通過監控及時觀察調壓器的 運行情況或整定參數,；也可選配GPRS/CDMA遠程通訊，  使用戶足不出戶就能實時掌握調壓器的運行情況,；

2,、顯示和記錄輸出端電壓,、電流、日動作次數,、總動作次數,、當前檔位，具有檔和***檔指示

3,、控制器采用高速數字處理芯片，信號檢測精度高,，處理速度快,，抗干擾能力強，具有特殊防雷措施,，可適應戶外惡劣環境,；

4、該產品具有雙向潮流識別功能,，可適用于帶有小水電發電的饋電線路,，在豐水期和枯水期時穩定線路電壓。

戶外10kV高壓調壓器遠距離饋線自動穩壓器
