| 參考價 | ￥2000 |
| 訂貨量 | 1 |
更新時間：2019-07-25 15:35:29瀏覽次數：1210
聯系我們時請說明是化工儀器網上看到的信息,，謝謝!
 |
 |
 |
 |
 |
| 產地類別 | 國產 | 應用領域 | 電子/電池 |
|---|
PD19 系列多功能諧波表可監測多種電氣參數，如電壓,、電流,、頻率、功率,、功率因數,、電能、諧波等,，并具有開關狀態監測,、越限報警、模擬量輸出,、電能脈沖和通信等 功能,。作為一種*的智能化、數字化的電網前端采集元件,，該儀表可以應用于能源管理系統,、配電自動化、智能建筑及智能開關柜中,；具有多種接線方式,，使用方 便，可滿足現場各種要求,。
• 測量三相電壓,、電流、功率,、功率因數,、頻率
• 雙向有功電能、無功電能計量
• 諧波總畸變率,、3~15次奇次諧波含有率
• 支持開關量輸入、繼電器輸出,、模擬量輸出,、電能脈沖輸出
• 可選Modbus-RTU（默認）、Profibus-DP,、Lonworks通信協議
• 高防護等級
| 參 數 | ||
準確度等級 | 電量測量0.5級,，有功電能0.5S級,，無功電能2級，模擬量輸出0.5級 | ||
模擬量輸出,；05級,，頻率±0.01HZ | |||
顯示方式 | LCD或LED | ||
信 號 輸 入 | 測量網絡 | 三相四線，三相三線,，單相 | |
電 壓 | 額定值 | AC380V/AC 100V | |
過負荷 | 持續：1.2倍 瞬時：2倍/1min | ||
功 耗 | <0.1VA（每相） | ||
阻 抗 | >1MΩ | ||
電 流 | 額定值 | AC5A/AC1A | |
過負荷 | 持續：1.2倍 瞬時：10倍/5s | ||
功 耗 | <0.1VA（每相） | ||
阻 抗 | <20mΩ | ||
電 能 計 量 | 雙向有功,、無功電能 | ||
諧 波 測 量 | 電壓、電流總諧波畸變率和3-15次奇次諧波含有率 | ||
電 源 | 工作范圍 | AC/DC: 80～270V | |
功 耗 | <5VA | ||
功 能 模 塊 | 電能脈沖 | 光耦隔離輸出 | |
通信接口 | 1路RS485接口,，Modbus-RTU協議,，通訊波特率zui高至9600bps | ||
開關量輸入 | 干接點方式 | ||
開關量輸出 | AC250V/5A,DC30V/5A | ||
模擬量輸出 | 0/4-20mA或0-5/10V | ||
工作環境 | ﹣10～55℃，相對濕度＜93%,，無腐蝕氣體場合,，海拔＜2500m | ||
儲存環境 | ﹣25～70℃，相對濕度≤93% | ||
安 全 | 絕 緣 | 信號,、電源,、輸出端子對殼電阻＞100MΩ | |
耐 壓 | 輸入和電源＞2kV，輸入和輸出＞1kV,，電源和輸出＞2kV | ||
典型功能接線示意圖（以PD194Z-2H4為例）

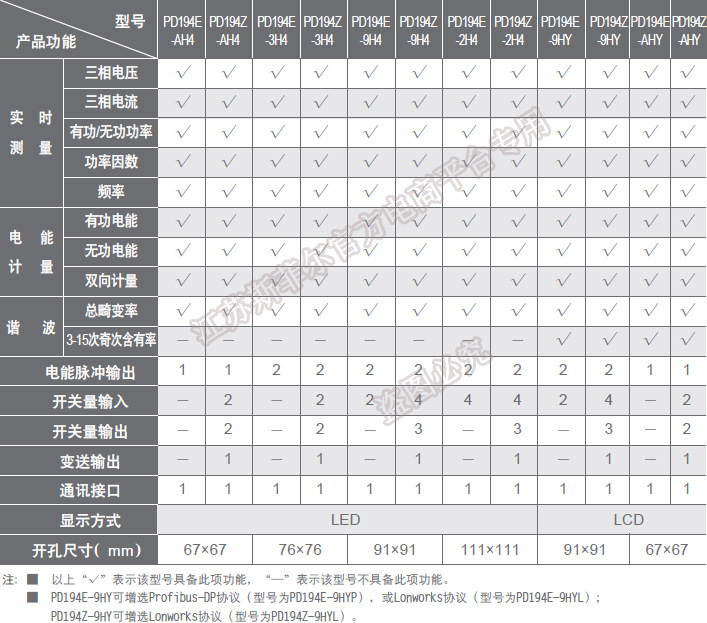

部分產品的擴展功能端子編號

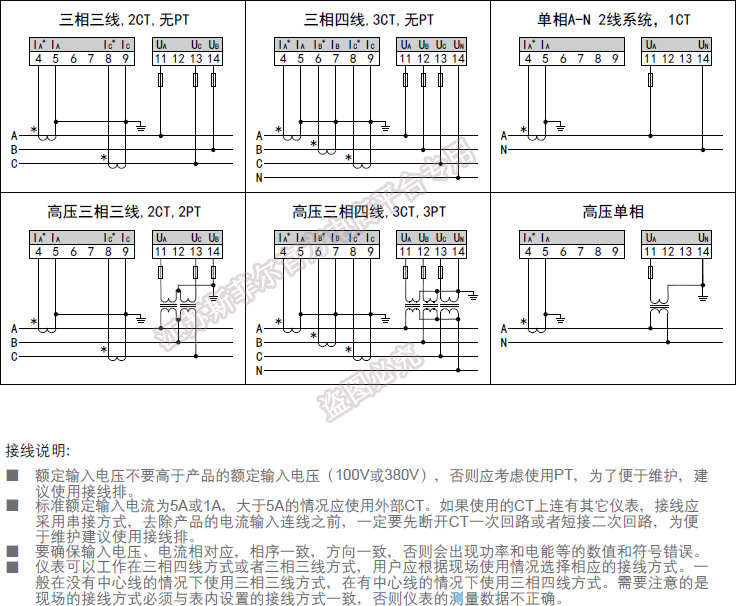

電壓電流接線示意圖
 |
 |
