TEJS-H　變頻介質損耗測試儀（四通道）

產品簡介

       變頻介質損耗測試儀用于現場抗干擾介損測量，或試驗室精密介損測量,。儀器為一體化結構,，內置介損電橋、變頻電源,、試驗變壓器和標準電容器等,。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量,，強干擾下測量數據非常穩定,。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出,。

產品別稱

 介損測試儀,，全自動介損測試儀，全自動抗干擾介損測試儀,，全自動抗干擾精密介損測試儀,，介質損耗測試儀，全自動介質損耗測試儀,，全自動抗干擾介質損耗測試儀,，全自動抗干擾精密介質損耗測試儀

TEJS-H 變頻介質損耗測試儀（四通道）產品特點

1.變頻抗干擾

  采用變頻抗干擾技術,，在200%干擾下仍能準確測量，測試數據穩定,，適合在現場做抗干擾介損試驗,。

2.高精度測量

  采用頻率浮動、數字波形分析和電橋自校準等技術,，配合高精度三端標準電容器,，實現高精度介損測量，并且正/反接線測量的準確度和穩定性*,。

  儀器所有量程輸入電阻低于2Ω,，消除了測試線附加電容的影響?？赏饨佑捅鼍芙^緣油介損試驗,，可外接固體材料測量電極做精密絕緣材料介損試驗。

3.適用性強

   自動識別50Hz / 60Hz系統電源,，支持發電機供電,，即使頻率波動大，也可正常測量,。

   內置串聯和并聯兩種介損測量模型,，可與校驗臺和介損標準器*兼容，方便儀器檢定,。

4.多級安全保護,，確保人身和設備安全

  高壓保護：試品短路、擊穿或高壓電流波動,，能以短路方式高速切斷輸出,。

  低壓保護：誤接380V、電源波動或突然斷電,，啟動保護,，不會引起過電壓。

  接地保護：儀器接地不良使外殼帶危險電壓時,，啟動接地保護,。

  C  V  T：高壓電壓和電流、低壓電壓和電流四個保護限,，不會損壞設備,；誤選菜單不會輸出激磁電壓。CVT測量時無10kV高壓輸出,。

  防誤操作：兩級電源開關,；電壓、電流實時監示,；多次按鍵確認,；接線端子高/低壓分明,；緩速升壓，可迅速降壓,，聲光報警,。

  防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓,，保持試驗電壓恒定,。

  抗震性能：儀器采用*抗震設計，可耐受強烈長途運輸震動,、顛簸而不會損壞,。

  高壓電纜：為耐高壓絕緣導線，可拖地使用,。

5.功能強大

（1）具有正/反接線,，內/外標準電容，內/外高壓多種工作模式,，一體化結構,，可做各種常規介損試驗，不需外接任何輔助設備,。

（2）具有四通道正接線模式,，方便變壓器套管介損試驗。

（3）具有外接標準電容器接口,，自動跟蹤外接試驗電源頻率40Hz～70Hz，支持工頻電源和串聯諧振電源做大容量高電壓介損試驗,。

（4）具有回路接觸不良放電提示功能,，以方便判別接線是否可靠。

（5）具有CVT自激法測量功能,，C1/C2可一次接線同時測出,，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件,，并且高壓連接線可以拖地,。

（6）具有CVT變比功能，可測量CVT變比,、極性和相位誤差,。

（7）具有反接線低壓屏蔽功能，在220kVCVT母線接地情況下,，對C11可進行不拆線10kV反接線介損測量,，并且可一次接線同時對主、從兩個電容進行測量,。

（8）中文圖文菜單,，大屏幕背光LCD顯示,。

（9）配置熱敏打印機，打印數據清晰快捷,、無噪音,。

（10）帶日歷時鐘，可存儲256組測量數據,。

（11）帶計算機接口,。通過該接口，實現測量,、數據處理和報表輸出,，也可實現儀器內部測量軟件升級。

TEJS-H 變頻介質損耗測試儀（四通道）產品參數
1,、確度： Cx: ±（讀數×1%+1pF）

          tgδ: ±（讀數×1%+0.00040）

2,、抗干擾指標： 變頻抗干擾，在200%干擾下仍能達到上述準確度

3,、電容量范圍：內施高壓：3pF～60000pF/10kV       60pF～1.2μF/0.5kV

               外施高壓： 3pF～1.5μF/10kV         60pF～30μF/0.5kV

               分辨率：zui高0.001pF,，4位有效數字

4、tgδ范圍： 不限,，分辨率0.001%,，電容、電感,、電阻三種試品自動識別,。

5、試驗電流范圍：10μA～1A

6,、內施高壓： 設定電壓范圍：0.5～10kV

              zui大輸出電流：200mA

              升降壓方式：連續平滑調節

              電壓精度： ±(1.5%×讀數+10V)

              電壓分辨率：1V

              試驗頻率： 45,、50、55,、60,、65Hz單頻

                         45/55Hz、55/65Hz,、47.5/52.5Hz自動雙變頻

              頻率精度：±0.01Hz

7,、外施高壓： 正接線時zui大試驗電流5A / 40～70Hz

              反接線時zui大試驗電流10kV / 5A / 40～70Hz

8、CVT自激法低壓輸出：輸出電壓3～50V,，輸出電流3～30A

9,、CVT變比測量

              變比范圍：10～99999

              變比精度：±讀數×1%

              相位范圍：0～359.99°

              相位精度：±0.02°
10、測量時間： 約30s,，與測量方式有關

11,、輸入電源： 180V～270VAC，50Hz/60Hz±1%，市電或發電機供電

12,、計算機接口： 標準RS232接口

13,、打印機： 微型熱敏打印機

14、環境溫度： -10℃～50℃

15,、相對濕度： <90%,，不結露

TEJS-H 變頻介質損耗測試儀（四通道）

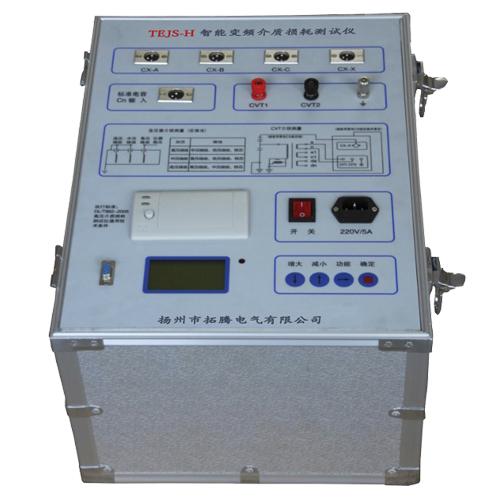

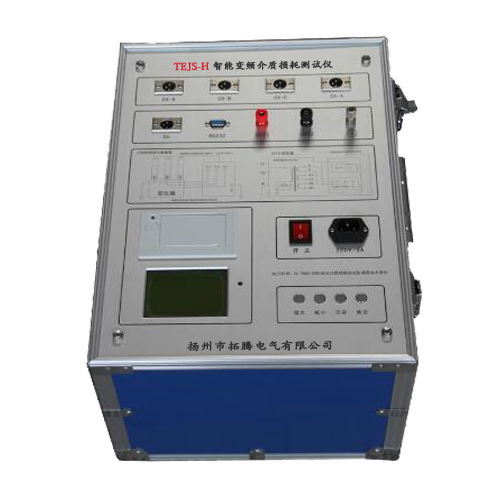

產品圖片
