BITalino生物信號采集實驗信號盒

BITalino （r）evolution Pluged 是用于不同生物醫學學術項目、儀器和信號實驗室以及原型設計的理想工具包,。由于其多功能性,，用戶可以輕松地在以后通過添加例如呼吸、光電容積脈搏波和溫度傳感器來升級此工具包,。想象力是使用此 Plugged Toolkit 時的極限,。

注意：

• BITalino 在所有主要作系統（Windows、macOS,、Linux 和 Android）上使用藍牙（BTH）通信,，在 iOS      上使用低功耗藍牙（BLE）。

套件內容

• 套件中包含的傳感器

• 1x 肌電 （EMG）

• 1x 心電 （ECG）

• 1x 皮膚電活性 （EDA）

• 1x 腦電 （EEG）

• 1 個加速度計 （ACC）

• 1x Light （LUX）

• 1 個按鈕 （BTN）

套件中包含的執行器

• 1 個發光二極管 （LED）

• 1 個蜂鳴器 （BUZ）

• 1x 數模轉換器 （DAC）

套件中包含的其他模塊

• 1 個微控制器 （MCU） 模塊

• 1 個藍牙雙模 （BLE/BT） 模塊

• 1 個電源 （PWR） 塊

• 1x 原型設計 （PRT） 板

套件中包含的附件

• 5x 預凝膠電極

• 1 節鋰聚合物電池      700mAh

• 1 個 3 導聯附件（用于 EMG      / ECG / EEG） （30 cm）

• 1 個 2 引腳附件（用于 EDA） （10 cm）

• 1 根 UC-E6 至 UC-E6 傳感器連接電纜 （100 cm）

BITalino生物信號采集實驗信號盒

技術規格

> 采樣率：1,、10,、100 或 1000 Hz

> 模擬端口：4 路輸入（10 位） + 2 路輸入

（6 位）

> + 1 路輔助輸入（電池電壓）+ 1 路輸出（8

位）

> 數字端口：2 路輸入（1 位）+ 2 路輸出（1

位）

> 通信方式：藍牙（Bluetooth）或低功耗藍牙

（BLE）

> 通信距離：最遠約 10 米（視距條件下）

> 傳感器支持：肌電（EMG）、心電

（ECG）,、皮膚電反應（EDA）,、腦電

（EEG）、加速度計（ACC）,、光照度

（LUX）,、按鈕（BTN）

> 執行器支持：LED,、蜂鳴器（BUZ）

> 尺寸：100 × 65 × 6 mm

> 電池：可充電 3.7V 鋰聚合物電池（500mAh）

> 功耗：約 65 mA

> 配件：1 條 3 導聯線;1 條 2 導聯線;1 條 UC-E6

至 UC-E6 傳感器連接線;5 個電極;1 個

ProtoBIT 開發板

特點

> 適合探索性研究

> 即插即用模塊

> 原始數據采集

> 板載電池充電器

> 操作簡便

> 性價比高

應用

> 心理生理學

> 生物醫學工程

> 電氣工程

> 人機交互

> 機器人學與控制論

> 生理學研究

> 生物反饋

概述

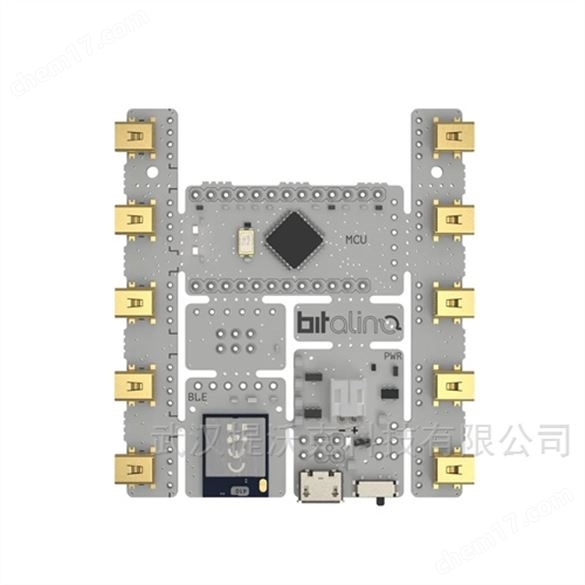

全地形BITalino (r)evolution Plugged 套件

將模塊作為主板（BITalino Core）提供，

傳感器/執行器為獨立組件,。Core和傳感器

板上的UC-E6接口通過電纜實現BITalino或

第三方模塊與模擬/數字端口的即插即用連

接,。我們的跨平臺OpenSignals軟件支持即

時數據可視化和記錄。
