壓力表可以測量表壓,、絕壓和差壓。此外，威卡壓力表不僅可用于測量正表壓，也可用于測量負表壓。壓力表的工作方式因類型而異,。在工業測量技術中，使用兩種不同類型的壓力表——波登管壓力表和隔膜壓力表。這兩種壓力表具有不同的功能原理,，因此適用于不同的應用。使用波登管壓力表時,，波登管直接將壓力傳輸至指針來進行測量,。在外殼內有一根彎管，介質進入彎管并使波登管伸展,。通過連桿和扇形齒輪將這種伸展傳遞到機芯,，并在表盤上

EN 837-1 壓力表 是依據歐洲標準 EN 837-1 制造的 波登管（Bourdon tube）壓力表，廣泛應用于工業領域,，用于測量氣體或液體的壓力,。以下是關于該標準壓力表的關鍵信息：

1. 主要特點

測量原理：基于 波登管（Bourdon tube） 彈性變形原理，適用于靜態或緩慢變化的壓力測量,。

適用介質：氣體,、液體（非腐蝕性或兼容介質）。

壓力范圍：通常從 -1 bar（真空）到 1000 bar,，具體取決于型號,。

精度等級：常見 1.0,、1.6、2.5 級（數字越小,，精度越高）,。

表盤尺寸：標準直徑 40 mm、50 mm,、63 mm,、100 mm、160 mm 等,。

連接方式：

螺紋接口（如 G1/4",、G1/2"、M20×1.5 等）,。

安裝方式：徑向（底部連接）或軸向（背部連接）,。

2. 符合 EN 837-1 標準的關鍵要求

項目要求

精度1.0級（±1%滿量程）、1.6級（±1.6%）,、2.5級（±2.5%）

過壓保護通?？沙惺?130% 滿量程壓力（短暫過載）

環境溫度標準型：-20°C ~ +60°C（充油型可擴展至 -40°C ~ +80°C）

防護等級通常 IP54（防塵防濺水），可選 IP65（防塵防水）

安全要求需通過耐壓,、泄漏,、振動等測試

3. 典型應用

工業過程控制（化工、石油,、天然氣）

水處理 & HVAC系統（水泵,、壓縮機）

機械設備（液壓系統、空壓機）

能源行業（鍋爐,、管道壓力監測）

4. 選型注意事項

介質兼容性：腐蝕性介質需選用 不銹鋼（316L） 或 充油型 壓力表,。

特殊需求：

耐震型（用于振動環境,，如泵或壓縮機）,。

防爆型（Ex認證，用于易燃易爆環境）,。

衛生型（食品,、醫藥行業，符合 EHEDG/3A 標準）,。

5. 相關標準

EN 837-2：膜盒式壓力表（適用于低壓或腐蝕性介質）,。

EN 837-3：膜片式壓力表（高粘度或含固體顆粒介質）。

ISO 國際標準：類似標準包括 ISO 5171（乙炔壓力表）,。

6. 認證要求

CE 認證（符合歐盟指令）,。

PED 2014/68/EU（壓力設備指令，適用于高壓應用）,。

ATEX（防爆認證,，用于危險區域）,。

總結

EN 837-1 壓力表是工業領域最用的機械式壓力表，具有高可靠性,、易安裝和低成本的特點,。選型時需關注 量程、精度,、材質,、環境適應性 等參數，以確保長期穩定運行,。

應用

適用于測量具有高脈沖壓力負載或震動的測量點

適用于非高粘度,、不易結晶且不會侵蝕銅合金部件的氣體和液體介質

液壓裝置

壓縮機和船舶制造

功能特性

出色的抗振性和抗沖擊性

堅固耐用的設計

造船工業的型式認證

量程范圍：0 ... 100 MPa或0 ... 15,000 psi

描述

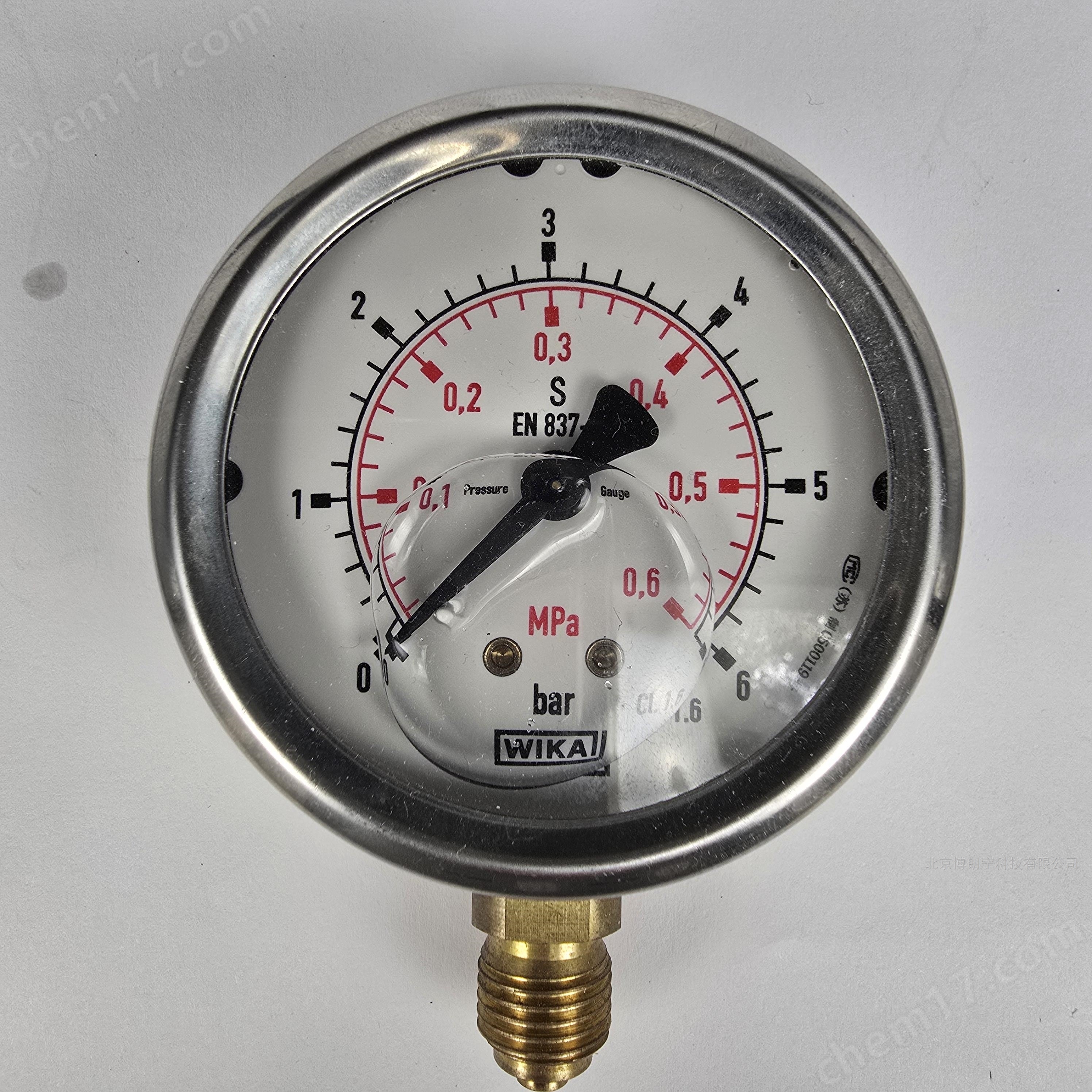

213.53型充液波登管壓力外殼采用不銹鋼制成，接液部分由銅合金制成,。

威卡根據EN 837-1和ASME B40.100標準的要求制造并認證壓力表,。為保證安全性能，該儀表帶有一個防噴泄壓裝置,。在發生故障時,，過壓可以從這里散逸釋放。

由于表殼內有液體填充,，壓力元件和運動被有效地緩沖,。因此，這些儀表特別適用于測量具有高動態載荷的位置,，如頻繁的壓力波動或振動,。

213.53充液壓力表表殼標準尺寸有50 [2"]、63 [2 ?"]和100 [4"],，并符合IP65防護等級,。該壓力表的準確度可達到1.0級，可廣泛應用于工業中,。

用戶可通過使用安裝法蘭或三角凸架和安裝支架將這款帶軸向安裝過程連接件的壓力表安裝至控制面板,。
