表面粗糙度儀,、

適用于生產現場,，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數,，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出,，亦可與PC機進行通訊。

是一臺便攜式觸針表面粗糙度形狀測量?jī)x,，適用于車間檢定站,、實驗室、計量室等環境的檢測,。測量參數符合標準并兼容美國,、德國,、日本英國等一些工業發達的標準。

是一臺便攜式觸針表面粗糙度形狀測量?jī)x,，適用于車間檢定站,、實驗室、計量室等環境的檢測,。測量參數符合標準并兼容美國,、德國、日本英國等一些工業發達的標準,。

表面粗糙度儀升級款主要在以下幾方面進行了改進：

   采用鋰離子充電電池,，可長時間工作，無記憶效應,，可邊充電邊工作,，充電時間短，電池壽命長,。

   改進了電路的工作性能,，降低了工作電壓，功耗和電路噪聲相應降低,。

   改進了傳感器的驅動機構,、材料及加工工藝，裝配更,，測量更穩定,。

   新設計的顯示界面增加了一些必要的測量提示和低電壓提示。

   改進了傳感器接口,，使其傳感器更無誤,，緊密的插入主機，測量過程測值性,。

   增加了液晶背光功能,，方便用戶在光線較暗處使用。

   體積更小,，重量更輕,。

   標配升級為小孔傳感器--節約成本，測大于5MM內孔更加方便

• 重復性線性好--示值穩定可靠

• 操作簡單便捷--現場操作可行性高

• 保護滑蓋設計--讓儀器免受油污的損壞,，延長使用壽命

• 帶USB接口,，軟件光盤，可PC通訊,，查看數據,、波形等

• 可打印報告

功能與特點

1. 高精度電感傳感器；
2. 可測量顯示13個粗糙度參數；
3. 采用DSP(數字信號處理器)進行數據處理和控制,，速度快,，功耗低；
4. 機電一體化設計,，體積小,，重量輕，使用方便,；
5. 高品質鋰離子充電電池,，容量高，無記憶效應,，連續工作時間大于20小時；
6. 連接打印機,，可以打印測量參數及輪廓,；
7. 標準RS232接口，可與PC機通訊,；
8. 配曲面?zhèn)鞲衅鳒y(cè)量曲面的粗糙度,，小孔傳感器測量?jī)?nèi)孔的粗糙度；
9. 配溝槽/深槽傳感器測量溝槽底部或臺階的粗糙度,；
10. 菜單操作方式,；
11. 具有圖形顯示功能；
12. 傳感器觸針位置指示,；
13. 帶存儲功能的自動關機,；
14. 多語言工作方式選擇。

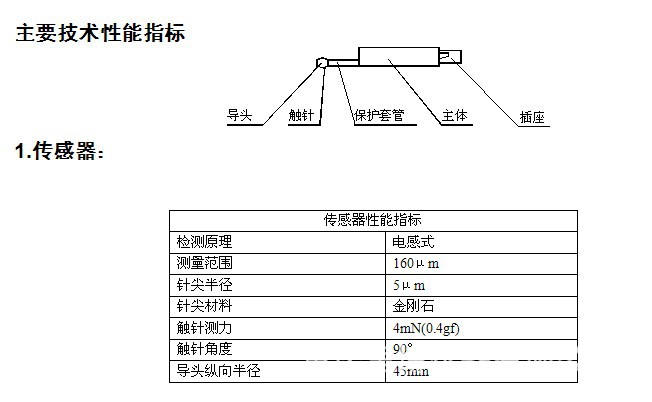

15. 8.傳感器特寫







16. 技術參數

    	leeb432
    測量參數	Ra,、Rz,、Ry、Rq,、Rt,、Rp、Rv,、Rmax,、R3z、RSk,、RS,、RSm、Rmr
    測量范圍	Ra: 0.025-12.5μm
    顯示范圍	Ra,、Rq：0.005-16μm,； Rz、Ry,、Rt,、Rp,、Rv、Rmax,、R3z：0.02-160μm,； RS、RSm：1mm,； Rtp：0-100%,； Rsk：0-100%。
    量程范圍	±20μm,、±40μm,、±80μm
    高顯示分辨率	0.001μm
    濾波方式	RC、PC-RC,、GAUSS,、D-P
    取樣長度	0.25mm、0.8mm,、2.5mm,、自動
    評定長度	1L-5L（可選），L為取樣長度
    測量行程長度	3L-7L（可選）
    大驅動行程長度	17.5mm/0.71inch
    小驅動行程長度	1.3mm/0.052inch
    示值誤差	≤±10％
    示值變動性	≤6％
    針尖角度	90°
    顯示方式	128×64點陣液晶（帶背光）
    工作環境	溫度：0℃- 40℃,； 相對濕度：＜90%,。
    重量	440g
    外型尺寸	140×52×48mm



    標準配置

    	leeb432
    標準配置	leeb432主機； TS100標準傳感器,； 電源適配器,； 多刻線樣板； 小支架,； 使用說明書; 保修卡,； 合格證； PC軟件光盤,； USB接口數據線,。


    可選配

    	leeb432
    可選配	各種傳感器； 測量平臺,； 微調平臺,； TA230微型打印機； 側向轉接桿,； 接長桿,； 連接體部件； 驅動器連接軸,； V型塊,；



    ·傳感器

    類型	型號	特性描述
    標準傳感器	TS100	TS100標準傳感器
    曲面?zhèn)鞲衅?/td>	TS110	TS110曲面?zhèn)鞲衅?/td>
    小孔傳感器	TS120	TS120小孔傳感器
    溝槽傳感器	TS130	TS130溝槽傳感器
    深槽傳感器	TS131	TS131深槽傳感器

    ·測量平臺

    類型	型號	特性描述
    便攜平臺	LRA650	LRA650便攜平臺
    測量平臺	TA610	TA610測量平臺
    測量平臺	TA620	TA620測量平臺
    微調平臺	TA630	TA630微調平臺
    微調平臺	TA631	TA631微調平臺
