RIGOL普源DS81304高頻數字示波器四通道

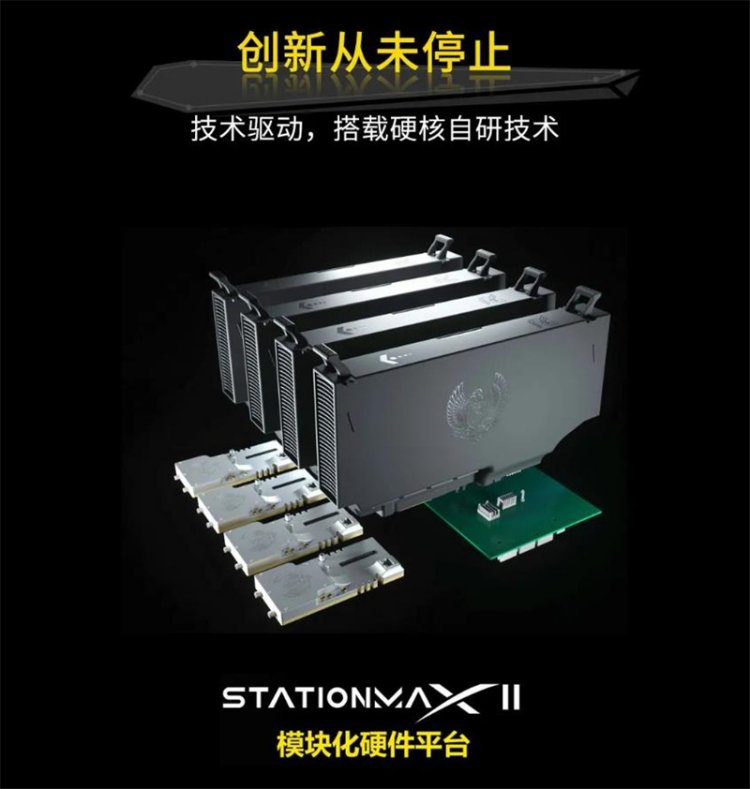

DS80000系列數字示波器是RIGOL自主研發的第八代數字示波器,，基于StationMAX II代平臺，實現了最高40GSa/s實時采樣率,、13GHz模擬帶寬,。除硬件指標的提升，DS80000系列數字示波器還提供了多種人性化設計,，保證了高質量的客戶體驗,。

•搭載RIGOL全新自研核心模組

•通道數：4個模擬通道，1個EXT通道

•模擬通道帶寬：最高13 GHz

•最高實時采樣率：40 GSa/s

•最高存儲深度：?jiǎn)瓮ǖ? Gpts（選配）

•波形捕獲率：> 500,000 wfms/s

•垂直分辨率：8~16 bit可調

•垂直靈敏度范圍：1 mV/div ~ 1 V/div（50Ω）

•時基范圍：20 ps/div~1 ks/div

•集多種獨立儀器于一身,，包括：示波器,、數字電壓表、8位頻率計和累加器,、協議分析儀（選件）

•豐富的觸發功能：區域觸發、邊沿,、脈寬,、斜率、視頻,、碼型,、持續時間、超時,、欠幅脈沖,、超幅、延遲,、建立保持,、第N邊沿觸發、RS232/UART,、I2C,、SPI、CAN,、FlexRay,、LIN、I2S,、MIL-STD-1553

•豐富的串行總線解碼功能（選配）：RS232/UART/RS422/RS485,、I2C、SPI,、CAN,、CAN-FD、FlexRay,、LIN,、I2S,、MIL-STD-1553、USB2.0,、ARINC429,、8b10b、MANCHESTER,，支持4個解碼通道

•支持車載以太網,、USB2.0、PCIe,、DDR等多種協議一致性分析功能（選件）

•多達41種波形參數自動測量,，更提供全內存硬件測量功能

•多種數學運算：加、減,、乘,、除、FFT,、與,、或、非,、異或,、Intg、Diff,、Lg,、Ln、Exp,、Sqrt,、Abs、AX+B,、低通濾波,、高通濾波、帶通濾波,、帶阻濾波,，內置峰值搜索功能

•支持選配實時眼圖和抖動分析功能（選件）

•多達2,000,000幀的硬件實時波形不間斷錄制和回放功能

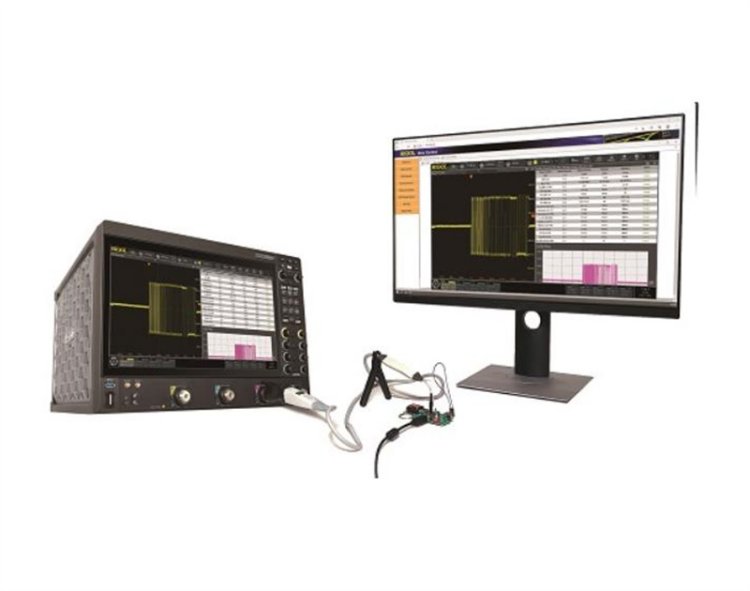

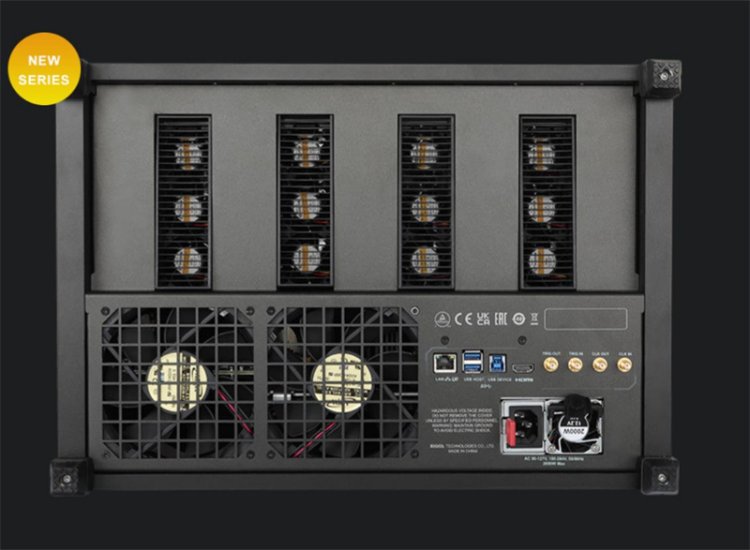

•豐富的接口：USB Host & Device、LAN（LXI）,、HDMI,、AUX OUT，支持Web Control遠程控制

•15.6英寸的高清多點觸控大屏,，可以電動調節屏幕的傾角,，靈活的屏幕支持多窗口分屏顯示

•旋鈕采用光電編碼器，使用壽命可以保障10萬次以上的按壓,，100萬圈次的旋轉操作,，使用壽命大幅度提升
