• 功能特點：

• 全新的超薄外觀設計,、體積小巧、攜帶更方便

• 彩色TFT LCD顯示,，波形顯示更清晰、穩定

• 豐富的觸發功能：邊沿,、脈沖,、視頻、斜率,、交替

• *的數字濾波與波形錄制功能

• 6Mpts波形記錄功能,，zui長記錄時間33.3小時

• 5種觸發功能：邊沿、脈沖,、視頻,、斜率、交替

• Pass/Fail功能

• 32種自動測量功能

• 6位硬件頻率計實時計數顯示

• 6Mpts波形記錄功能,，zui長記錄時間33.3小時

• 2組參考波形,、20組普通波形,、20組設置內部存儲/調出；支持波形,、設置,、CSV和位圖文件U盤外部存儲及調出

• 手動、追蹤,、自動光標測量功能

• 通道波形與FFT波形同時分屏顯示功能

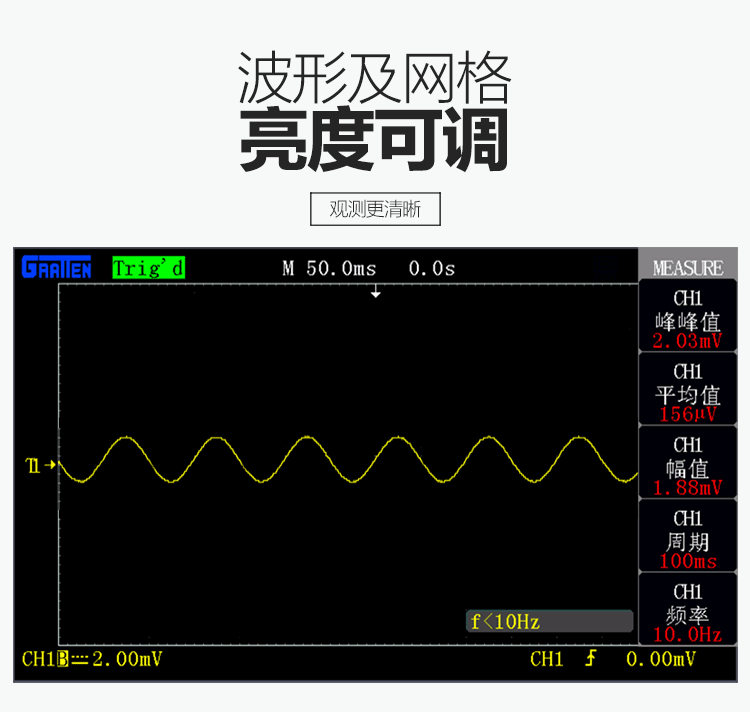

• 模擬通道的波形亮度及屏幕網格亮度可調

• 彈出式菜單顯示模式,，用戶操作更靈活、自然

• 豐富的界面顯示風格：經典,、現代,、傳統、簡潔

• 多種語言界面顯示,，中英文在線幫助系統

• 獨立通道控制,、按鍵背光設計

• 標準配置接口：USB Host：支持U盤存儲并能通過U盤進行系統軟件升級；USB Device：支持PictBridge直接打印及與PC連接遠程控制,；RS-232

操作指引

強大的功能

的設計

EasyDsoLib軟件開發包
軟件包是便于客戶二次開發所提供的接口函數庫,，包含從示波器獲取采樣點數,、版本號、波形數據,、設置參數,、自動測量參數、上傳下載示波器設置或控制示波器的接口函數,。使您的開發變得簡單高效,。

強大的EasyScope3.0測控軟件
EasyScope 3.0測控軟件是適用于ADS1000系列產品的性能強大的軟件系統，此軟件能夠兼容RS-232和USB Device, 實現計算機與示波器間的通訊,，進而實現遠程控制,。同時此軟件能夠自動實時刷新波形數據，提供波形,、測量數據,、采樣數據的讀取、保存及打印功能,；示波器屏幕圖片的*真實傳送,；此外還具有配置上傳下載功能；zui快基于毫秒級的PC與ADS1000系列之間的交互,，使用戶更容易分析,、研究波形與數據。


輸入
輸入耦合：直流,、交流,、接地(AC、DC,、GND)
輸入阻抗：1MΩ+/-2% || 17pF +/-3p
zui大輸入電壓：400V （DC+AC 峰值,，1MΩ輸入阻抗），CAT I,CAT II
探頭衰減：1X,、10X
探頭衰減系數設定：1X、10X,、100X,、1000X

信號獲取系統
采樣方式：實時采樣、隨機采樣
存儲深度：雙通道40K,每通道20K
獲取模式：采樣,、峰值檢測,、平均值
平均次數：4,、16、32,、64,、128、256

垂直系統
垂直靈敏度：2mV/div - 10V/div(1-2-5 順序)
通道電壓偏移范圍：2mV-200mV:±1.6V  206mV-10V:±40V
垂直分辨率：8 bit
帶寬：100MHz
單次帶寬：100MHz
低頻相應(交流耦合,，-3dB)：≤10Hz(在BNC上)
直流增益精確度：5mv/div-10v/div:≤±3%
               2mv/div: ≤±4%
直流測量精確度(≤100mv/div)：±[3.0%X(|實際讀數|+|垂直位移讀數|)+1%X|垂直位移讀數|+0.2格+2mV]
直流測量精確度(＞100mv/div)：±[3.0%X(|實際讀數|+|垂直位移讀數|)+1%X|垂直位移讀數|+0.2格+100mV]
上升時間（BNC上典型值）：<3.5ns
垂直端輸入耦合：AC, DC, GND
數學運算：+, -, * , /, FFT
FFT：窗模式 Hanning,Hamming,Blackman, Rectangular,；采樣點 1024點
帶寬限制：20MHz (-3dB)

水平系統
實時采樣率：單通道1GSa/ｓ，雙通道500MSa/s
等效采樣率：50GSa/s
顯示模式：MAIN, WINDOW, WINDOW ZOOM, ROLL, X-Y
時基精度：±100ppm（在任何大于1ms的時間間隔）
水平掃描范圍：2.5nS/DIV - 50S/DIV
             Scan: 100mS/DIV ～ 50S/DIV (1-2.5-5 順序)

X-Y模式
X-軸輸入 / Y-軸輸入：通道1 (CH1) / 通道2 (Ch2)
相位移：±3Degrees
采樣頻率： XY 方式突破了傳統低端示波器局限在1MSa/s 采樣率的限制,，支持25KSa/s～100Msa/s 采樣率(1-2.5-5 順序)可調
測量系統
自動測量（32種）：zui大值,、zui小值、峰峰值,、幅值,、頂端值、底端值,、周期平均值,、平均值、周期均方根,、均方根,、上升過激、下降過激,、上升前激,、下降前激、上升時間,、下降時間,、頻率、周期,、脈寬,、正脈寬、負脈寬,、正占空比,、負占空比、相位,、FRR,、FRF、FFR,、FFF,、LRR、LRF、LFR,、LFF
光標測量：手動,、追蹤、自動三種光標測量方式

觸發系統
觸發類型：邊沿,、脈寬,、視頻、斜率,、交替
觸發信源：CH1,、CH2、EXT,、EXT/5,、AC Line
觸發模式：自動、正常,、單次
觸發耦合：直流,、交流、低頻抑制,、高頻抑制
觸發電平范圍：CH1,、CH2: 距離屏幕中心6格；EXT：±1.2V ,；EXT/5：±6V
觸發位移：預觸發 存儲深度/(2*采樣率)）, 延遲觸發 260 DIV
釋抑范圍：100ns-1.5s
邊沿觸發：邊沿類型：上升,、下降、上升&下降

脈寬觸發
觸發模式：(大于,、小于,、等于)正脈寬, (大于、小于,、等于)負脈寬
脈沖寬度范圍：20ns-10s

視頻觸發
支持信號制式：PAL/SECAM,、NTSC
發條件：奇數場、偶數場,、所有行,、行

斜率觸發：（大于、等于,、小于）正斜率,，（大于、等于,、小于）負斜率,；時間設置：20ns-10s
交替觸發：CH1觸發類型 邊沿、脈寬,、視頻,、斜率；CH2觸發類型 邊沿、脈寬,、視頻、斜率

控制面板功能
自動設定：自動設置功能可自動調整垂直系統, 水平系統以及觸發位置
儲存/調出：提供2組參考波形,，20組設置,、20組波形之內部儲存/調出功能；外部U盤存儲功能

硬件頻率計
讀數分辨率：6 位
范圍：直流耦合, 從10Hz到zui大帶寬
信號種類：適用于所有可正常觸發之信號(脈沖寬度觸發以及視頻觸發除外)

一般技術規格
顯示系統
顯示類型：TFT 7英寸 (178mm)的液晶顯示器
顯示分辨率：480(水平)個像素 ×234 (垂直)像素
顯示色彩：64K色
對比度(典型的) 150 ：1
背景強度(典型的)：300 nit
波形顯示范圍：8x12格&8×18格
波形顯示模式：點,、矢量
余輝：關閉,、1 秒 、2 秒 ,、5 秒 ,、無限
菜單顯示：2秒、5秒,、10秒,、20秒、無限
屏幕保護：關閉,、1分鐘,、2分鐘、5分鐘,、10分鐘,、15分鐘、30分鐘,、1小時,、2小時、5小時
界面方案： 經典,、現代,、傳統、簡潔
內插方式：Sin(x)/x插值 ,、線性插值
屏幕顏色模式：正常,、反相
顯示語言：簡體中文、繁體中文,、英文,、法語、德語,、俄語,、西班牙語、葡萄牙語,、阿拉伯語,、日語、韓語、意大利語

電源
電源電壓：100-240 VAC, CAT II, 自動選擇
使用交流電源頻率范圍：45Hz 至 440Hz
消耗功率：50VA Max

環境
溫度
工作：10℃ 至 +40℃
不工作：85%RH,，65℃,，24 小時
冷卻：風扇強制冷卻
濕度
工作：85%RH ，40℃,，24 小時
不工作：85%RH ,，65℃，24 小時
高度
工作：3000 m
不工作：15,266m

日常保養和清潔
日常保養
●存放或放置儀器時,，請勿使液晶顯示器長時間受陽光直射,。
●避免損壞儀器或探頭，請勿將其置于霧氣,、液體或溶劑中,。
清潔
根據操作情況經常對儀器和探頭進行檢查。請按下述步驟清潔儀器的外表面：
1.使用質地柔軟的抹布擦拭儀器和探頭外部的浮塵,。清潔液晶顯示屏 時,，注意不要?jiǎng)潅该鞯乃芰媳Ｗo(hù)屏。
2.使用一塊用水浸濕的軟布清潔儀器,，請注意斷開電源,。要更*地清潔，可使用75％異丙醇的水溶劑,。
●為避免損壞儀器或探頭的表面,，請勿使用任何磨蝕性試劑或化學清潔試劑。
●在重新通電使用前,，請確認儀器已經干透,，避免水分造成電氣短路甚至人身傷害。

配件清單

（購買時請檢查包裝,，以證實所列清單項目正確無誤,。）
● 用戶手冊
● 產品保修卡
● 合格證
● 1：1/10：1探頭二根
● 符合用戶所在國標準的電源線
● USB電纜
● 光盤(含有EasyScope3.0電腦軟件系統)
