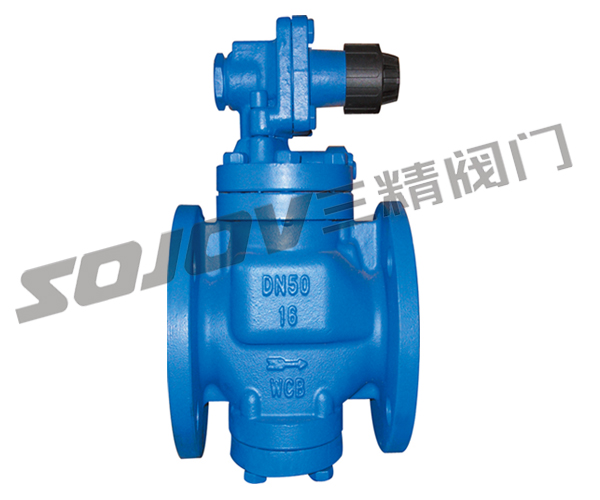

YG43H/Y高靈敏度蒸汽減壓閥 高靈敏度蒸汽減壓閥結構特點和用處
由主閥和導閥兩部分組成。主閥主要由閥座,、主閥盤,、活塞、彈簧等零件組成,。導閥主要由閥座,、閥瓣,、膜片、彈簧,、調節彈簧等零件組成,。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,，實現減壓穩壓功能。 本系列產品在普通減壓閥基礎上做了以下改進,，加大了活塞面積,，改變了節流結構，改變了密封形式,，改進了導閥結構和調節彈簧形式,，從而從以下幾方面提高了產品的性能。 提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起的壓力偏差,。改善了流線分布,，降低了噪聲。改進了密封面結構,，延長了密封面壽命,。本產品主要用于蒸汽管路，適用于進口壓力變化大,，流量變化大的蒸汽管路,。 YG43H/Y高靈敏度蒸汽減壓閥主要技術參數和性能指標 | 公稱壓力(Mpa) | 1.0 | 1.6 | | 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | | 密封試驗壓力(Mpa) | 1.0 | 1.6 | | zui高進口壓力(Mpa) | 1.0 | 1.6 | | 出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 | | 壓力特性偏差(Mpa)△Pp2P | GB12246-1989 | | 流量特性偏差(Mpa)P2G | GB12246-1989 | | zui小壓差(Mpa) | 0.05 | 0.07 | | 滲漏量 | GB12245-1989 |
YG43H/Y高靈敏度蒸汽減壓閥主要零件材料 | 零件名稱 | 零件材料 | | 閥體 閥蓋 底蓋 | WCB | | 閥座 閥瓣 | 2Cr13 | | 缸套 活塞 | 鋁鐵青銅 | | 膜片 | PH15-7Mo | | 活塞環 | 對位聚苯 | | 導閥座 導閥瓣 | 2Cr13 | | 主閥彈簧 | 50CrVA | | 導調主彈簧 | 50CrVA | | 調節彈簧 | 60Si2Mn |
YG43H/Y高靈敏度蒸汽減壓閥流量系數(Cv) | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 |
YG43H/Y高靈敏度蒸汽減壓閥連接尺寸 公稱通徑
DN | 外 形 尺 寸 | 連 接 尺 寸 | | L | H | H1 | PN 1.0MPa | PN 1.6MPa | | D | K | n-ф | d | C | D | K | n-ф | d | C | | 15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 | | 20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 | | 25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 | | 32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 | | 40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 | | 50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 | | 65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 | | 80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20 |
減壓閥調壓步驟1、關閉減壓閥前的閘閥,，開啟減壓閥后的閘閥,，制造下游低壓環境 2、 將調節螺釘按逆時針旋轉至zui上位置（相對zui低出口壓力）,，然后關閉減壓閥后閘閥 3,、慢慢開啟減壓閥前的閘閥至全開； 4,、順時針慢慢旋轉調節螺釘,，將出口壓力調至所需要的壓力（以閥后表壓為準）,；調整好后,，將鎖緊 螺母鎖緊打開減壓閥后閘閥 |
