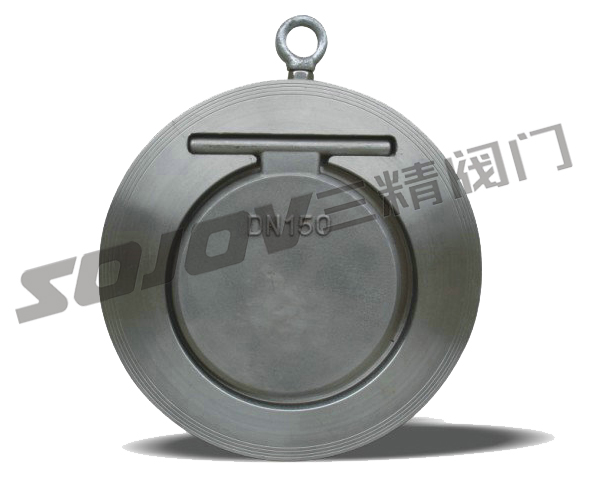

對夾薄型止回閥 對夾薄型止回閥概述： 三精閥門公司生產的H74Ⅰ型,、Ⅱ型對夾圓片式止回閥,，是一種超薄形止回閥，它具有結構簡單,，外形美觀,、重量 輕，安裝方便等優點,。該閥主要適用于給水系統,、石油、化工,、冶金等工業部門對有安裝空間限制的場所zui為適用 對夾薄型止回閥主要技術參數： 工作壓力 | 1.6MPa ,、2.5MPa、150Lb,、300Lb | 工作溫度 | t≤400℃ | 適用介質 | 油,、水、酸堿等液體 |
對夾薄型止回閥主要外形尺寸： | NO | 部件名稱 | 數量 | 材質 | | 1 | 閥體 | 1 | WCB,、304,、316、316L | | 2 | "O"型密封圈 | 2 | 丁腈橡膠,、氟橡膠 | | 3 | 閥板 | 1 | 304,、316、316L | | 4 | "O"型密封圈 | 1 | 丁腈橡膠,、氟橡膠 | | 5 | 吊鉤 | 1 | 304 | | 6 | 小壓蓋 | 2 | 304,、316、316L | | 7 | 彈簧軸 | 1 | 304,、316,、316L | | 8 | 開槽半沉頭螺釘 | 2 | 304、316,、316L | | 9 | 大壓蓋 | 2 | 304,、316,、316L | | 10 | 開槽半沉頭螺釘 | 2 | 304、316,、316L | | 11 | 彈簧 | 1 | 304,、316、316L |
對夾薄型止回閥主要外形尺寸： 公稱
通徑 | PN10.PN16 | PN25 | PN40 | | A | B | C | D | E | L | G | A | B | C | D | E | L | G | A | B | C | D | E | L | G | | 40 | 94 | 16 | 22 | 81.4 | 25 | 195 | 0 | 等同 PN10 | 等同 PN10 | | 50 | 109 | 16 | 32 | 94 | 33.6 | 208 | 1 | | 65 | 129 | 17 | 40 | 111 | 46 | 230 | 2 | | 80 | 144 | 17 | 54 | 123 | 56.5 | 245 | 3 | | 100 | 164 | 18 | 70 | 147 | 71.4 | 265 | 3 | 168 | 18 | 70 | 149 | 71.4 | 269 | 3 | 等同 PN25 | | 125 | 195 | 18 | 92 | 171 | 87.3 | 297 | 5 | 194 | 18 | 92 | 171 | 87.3 | 296 | 5 | | 150 | 220 | 20 | 112 | 200 | 106.6 | 321 | 5 | 224 | 20 | 112 | 202 | 106.6 | 325 | 5 | | 200 | 275 | 22 | 154 | 256 | 148.2 | 376 | 5 | 284 | 22 | 154 | 265 | 148.2 | 385 | 5 | 291 | 22 | 154 | 268 | 148.2 | 392 | 5 | | 250 | 331 | 26 | 192 | 302 | 185.2 | 436 | 6 | 342 | 26 | 192 | 307 | 185.2 | 447 | 6 | 353 | 26 | 192 | 312 | 185.2 | 458 | 6 | | 300 | 380 | 32 | 227 | 352 | 216.3 | 484 | 10 | 401 | 32 | 227 | 360 | 216.3 | 499 | 10 | 418 | 32 | 227 | 368 | 216.3 | 516 | 10 | | 350 | 446 | 38 | 266 | 408 | 254 | 548 | 12 | 458 | 38 | 266 | 412 | 254 | 560 | 12 | 475 | 38 | 266 | 422 | 254 | 577 | 12 | | 400 | 498 | 44 | 310 | 460 | 294.4 | 603 | 14 | 515 | 44 | 310 | 463 | 294.4 | 620 | 14 | 547 | 44 | 310 | 484 | 294.4 | 652 | 14 |
三精閥門訂購須 1,、根據使用場所,、用途，且了解有關法規,、規格,、標準、方針,、許用認可后既可選用適合各種要求的閥 2,、確認閥門的工作條件、使用規格,、適用介質、對應材質,、操作方式,、工作壓力、介質溫度,； 3,、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " ),； 4,、確定與管道相連接方式：法蘭式、內(外)螺紋式,、焊接式,、對夾式、卡箍式,、卡套式等,；
5、確定閥門操作的驅動方式：手動,、蝸輪蝸桿傳動,、氣動、電動,、液動,、電磁動、電液動等,；
6,、確認閥門的類型：球閥,、閘閥、蝶閥,、截止閥,、止回閥、調節閥,、電磁閥,、安全閥、減壓閥,、疏水閥,、針型閥、角座閥,、隔膜閥,、平衡閥、過濾器及其它特種閥,；
7,、確定閥門的使用形式：開關型、調節型,、安全型,、自動型、排放型等,；
8,、確定閥門殼體及內件的材料：碳鋼、合金鋼,、不銹鋼,、球墨鑄鐵、灰鑄鐵,、銅合金,、鋁合金、塑料等,；
9,、確定閥門的密封性能要求、密封等級或密封泄漏量,；
10,、確定閥門的防護涂層要求、包裝要求,、運輸要求,；
11、特殊需要的閥門還應確定：結構長度,、閥門高度,、外型尺寸,、流阻、排放能力,、流量特性,、防護等級、防爆性能等參數,；
12,、確定閥門的安裝位置及姿勢。 |
