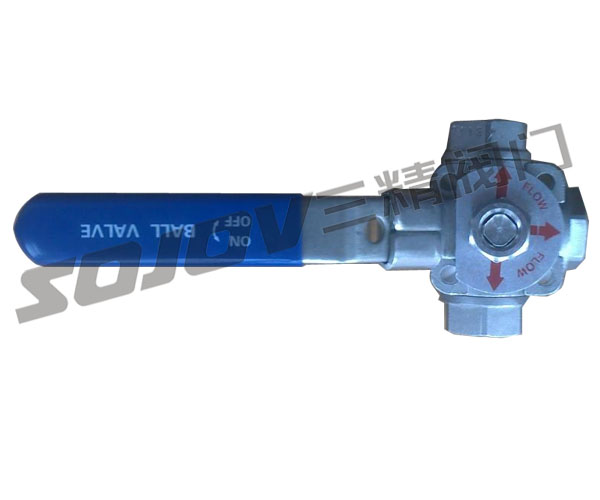

螺紋三通球閥 三通球閥具有優點 1．流體阻力小，其阻力系數與同長度的管段相等,。 2．結構簡單,、體積小、重量輕,。 3．緊密可靠,，目前球閥的密封面材料廣泛使用塑料、密封性好,，在真空系統中也已廣泛使用,。 4．操作方便，開閉迅速，從全開到全關只要旋轉90°,，便于遠距離的控制,。 5．維修方便，球閥結構簡單,，密封圈一般都是活動的,，拆卸更換都比較方便。 6．在全開或全閉時,，球體和閥座的密封面與介質隔離,，介質通過時，不會引起閥門密封面的侵蝕,。 7．適用范圍廣,，通徑從小到幾毫米，大到幾米,，從高真空至高壓力都可應用,。 高平臺球閥按其通道位置可分為直通式，三通式和直角式,。后兩種球閥用于分配介質與改變介質的流向,。 1、三通球閥在結構上采用一體化結構,，4面閥座的密封型式,，法蘭聯接少，可靠性高,，設計實現了輕量化 2,、三通球閥分T型和L型，使用壽命長,，流通能力大,，阻力小 3、三通球閥按作用式分單作用和雙作用兩種型式,，單作用式的特點是一旦動力源發生故障時,，球閥將處于控制系統要求的狀態球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體,，球體繞閥體中心線作旋轉來達到開啟,、關閉的一種閥門。球閥在管路中主要用來做切斷,、分配和改變介質的流動方向,。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：1．流體阻力小,，其阻力系數與同長度的管段相等,。2．結構簡單,、體積小、重量輕,。3．緊密可靠,，目前球閥的密封面材料廣泛使用塑料、密封性好,，在真空系統中也已廣泛使用,。4．操作方便，開閉迅速,，從全開到全關只要旋轉90°,，便于遠距離的控制。5．維修方便,，球閥結構簡單,，密封圈一般都是活動的，拆卸更換都比較方便,。6．在全開或全閉時,，球體和閥座的密封面與介質隔離，介質通過時,，不會引起閥門密封面的侵蝕,。7．適用范圍廣，通徑從小到幾毫米,，大到幾米,，從高真空至高壓力都可應用。 Q14F/Q15F螺紋三通球閥適用介質：水,、油,、氣及某些腐蝕性液體 螺紋三通球閥性能參數與主要尺寸: 序號NO | 零件名稱 | 材質 | 1 | 閥體 | 不銹鋼CF8M/CF8 | 2 | 閥蓋 | 不銹鋼CF8M/CF8 | 3 | 球體 | 不銹鋼CF8M/CF8 | 4 | 球墊 | 聚四氟乙烯PTFE | 5 | 閥桿 | 不銹鋼CF8M/CF8 | 6 | 填料 | 聚四氟乙烯PTFE | 7 | 中口 | 聚四氟乙烯PTFE | 8 | 大薄片 | 聚四氟乙烯PTFE | 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 | 10 | 手柄 | 不銹鋼CF8M/CF8 | 11 | 流向指示牌 | ALUMINUM | 12 | 華司 | 不銹鋼CF8 | 13 | 螺帽 | 不銹鋼CF8 | 14 | 鎖定裝置 | 不銹鋼CF8 | 15 | 皮套 | 塑料 | 16 | 盲蓋 | 不銹鋼CF8M/CF8 |
| 螺紋三通球閥性能參數 SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT(g) | 1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 | 3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 | 1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 | 1 1 / 4 " | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 | 1 1 / 2 " | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 | 2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
T型螺紋三通球閥主要尺寸 SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) | 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC | 530 | 3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC | 725 | 1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC | 1000 | 1 1 / 4 " | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC | 2000 | 1 1 / 2 " | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC | 3000 | 2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
三精閥門訂貨須知： 一、①螺紋三通球閥產品名稱與型號②螺紋三通球閥口徑③螺紋三通球閥是否帶附件以便我們的為您正確選型④螺紋三通球閥的使用壓力⑤螺紋三通球閥的使用介質的溫度,。二,、若已經由設計單位選定三精公司的螺紋三通球閥型號，請按螺紋三通球閥型號直接向我司銷售部訂購,。三,、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關,。感謝您訪問我們的如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務 |
|
