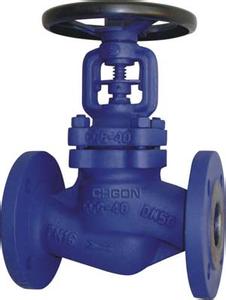

德標波紋管截止閥產品簡介: | 德標波紋管截止閥適用于公稱壓力PN1．6～16MPa,，工作溫度-29～350℃的易燃,、易爆、劇毒,、毒性流體,、高溫導熱油、液氨等介質,。
廣泛應用于：石油化工,、化纖紡織、塑料造紙,、電力鋼鐵,、印染橡膠、天然氣等其它氣體系統中,，性能安全可靠,，廣泛應用于乙二醇等工業流體。驅動方式有手動,、齒輪傳動,、電動、氣動等。 | ■德標波紋管截止閥結構特點: | 1,、產品結構合理,、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料）,，保證閥桿的零泄漏,。沒有流體損失，提高工廠設備安全,。并符合密封標準,。
2、密封面堆焊Co基硬質合金,、耐磨,、耐腐、抗摩擦性能好,、使用壽命長,。
3、閥桿調質及表面氮化處理,，有良好的抗腐和抗摩擦性能,；閥桿升降位置指示，更直觀,。 | ■德標波紋管截止閥主要技術參數及性能規范： | 驅動方式 | 手動 | 電動 | 設計標準 | DIN3356 | 結構長度 | DIN3202 | 連接法蘭 | DIN2543-2545 | 試驗和檢驗 | DIN3230 |
| 公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 適用溫度（℃） | 1.6 | 2.4 | 1.76 |
≤350℃
| 2.5 | 3.75 | 2.75 | 4.0 | 6.0 | 4.4 | 6.4 | 9.6 | 7.04 |
| ■德標波紋管截止閥主要零件材料： | 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 | STL | 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | STL | PTFE | 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | STL | PTFE | 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | STL | PTFE | 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 | STL | PTFE |
| ■德標波紋管截止閥主要外形尺寸： | 型號 | DWJ41-16 | 壓力等級 | PN16 | 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | 重量（Kg） | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 |
| 型號 | DWJ41-25 | 壓力等級 | PN25 | 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 | 重量（Kg） | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
| 型號 | DWJ41-40 | 壓力等級 | PN40 | 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | 重量（Kg） | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
|
其主要結構特點：
1,、產品結構合理、密封可靠,、性能優良,、造型美觀；
2,、密封面堆焊Co硬質合金,、耐磨、耐腐,、抗磨擦性能好,、使用壽命長；
3,、閥桿調質及表面氮化處理,，有良好的抗腐和抗磨擦性能；
4,、雙重密封,，性能更可靠；
5,、閥桿升降位置指示更直觀,；
6,、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配,，滿足各種工程需要,。 三精閥門訂購須 1、根據使用場所,、用途,，且了解有關法規、規格,、標準,、方針、許用認可后既可選用適合各種要求的閥 2,、確認閥門的工作條件,、使用規格、適用介質,、對應材質,、操作方式、工作壓力,、介質溫度,； 3、確定與管道相匹配的公稱通徑：DN(mm),、NPS( " ),； 4、確定與管道相連接方式：法蘭式,、內(外)螺紋式,、焊接式、對夾式,、卡箍式、卡套式等,；
5,、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動,、氣動,、電動、液動,、電磁動,、電液動等；
6,、確認閥門的類型：球閥,、閘閥,、蝶閥、截止閥,、止回閥,、調節閥、電磁閥,、安全閥,、減壓閥、疏水閥,、針型閥,、角座閥、隔膜閥,、平衡閥,、過濾器及其它特種閥；
7,、確定閥門的使用形式：開關型,、調節型、安全型,、自動型,、排放型等；
8,、確定閥門殼體及內件的材料：碳鋼,、合金鋼、不銹鋼,、球墨鑄鐵,、灰鑄鐵、銅合金,、鋁合金,、塑料等；
9,、確定閥門的密封性能要求,、密封等級或密封泄漏量；
10,、確定閥門的防護涂層要求,、包裝要求、運輸要求,；
11,、特殊需要的閥門還應確定：結構長度、閥門高度,、外型尺寸,、流阻,、排放能力、流量特性,、防護等級,、防爆性能等參數；
12,、確定閥門的安裝位置及姿勢,。 |
