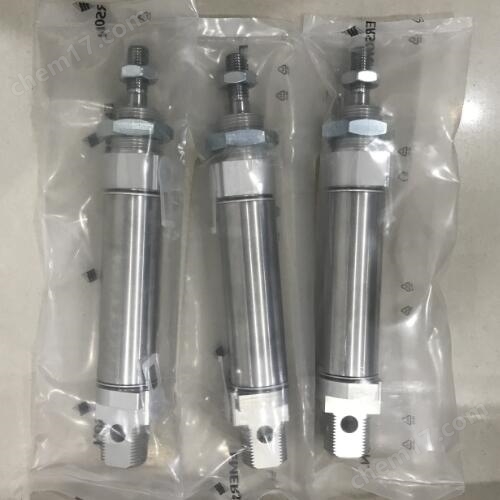

安裝使用AVENTICS雙活塞氣缸

雙活塞氣缸引導活塞在其中進行直線往復運動的圓筒形金屬機件。工質在發動機氣缸中通過膨脹將熱能轉化為機械能,；氣體在壓縮機氣缸中接受活塞壓縮而提高壓力,。渦輪機、旋轉活塞式發動機等的殼體通常也稱“氣缸”,。 氣缸的應用域：印刷（張力控制）,、半導體（點焊機、芯片研磨）,、自動化控制,、機器人等等 氣缸的作用： 將壓縮空氣的壓力能轉換為機械能，驅動機構作直線往復運動,、擺動和旋轉運動,。 氣缸的分類： 直線運動往復運動的氣缸、擺動運動的擺動氣缸,、氣爪等,。 氣缸的結構：氣缸是由缸筒、端蓋,、活塞,、活塞桿和密封件組成。1）缸筒 缸筒的內徑大小代表了氣缸輸出力的大小,?；钊诟淄矁?nèi)做平穩的往復滑動，缸筒內表面的表面粗糙度應達到Ra0.8um,。對鋼管缸筒,，內表面還應鍍硬鉻,，以減小摩擦阻力和磨損，并能防止銹蝕,。缸筒材質除使用高碳鋼管外,，還是用高強度鋁合金和黃銅。小型氣缸有使用不銹鋼管的,。帶磁性開關的氣缸或在耐腐蝕環境中使用的氣缸,，缸筒應使用不銹鋼、鋁合金或黃銅等材質,。2）端蓋 端蓋上設有進排氣通口,，油的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈,，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套,，以提高氣缸的導向精度,，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量,，延長氣缸使用壽命,。導向套通常使用燒結含油合金、前傾銅鑄件,。
雙活塞氣缸筒內表面的表面粗糙度應達到Ra0.8um,。對鋼管缸筒，內表面還應鍍硬鉻,，以減小摩擦阻力和磨損,，并能防止銹蝕。缸筒材質除使用高碳鋼管外,，還是用高強度鋁合金和黃銅,。小型氣缸有使用不銹鋼管的。帶磁性開關的氣缸或在耐腐蝕環境中使用的氣缸,，缸筒應使用不銹鋼,、鋁合金或黃銅等材質。 SMC CM2氣缸活塞上采用組合密封圈實現雙向密封,，活塞與活塞桿用壓鉚鏈接,，不用螺母。 2）端蓋 端蓋上設有進排氣通口,，有的還在端蓋內設有緩沖機構,。桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內,。桿側端蓋上設有導向套,，以提高氣缸的導向精度，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量,，延長氣缸使用壽命,。導向套通常使用燒結含油合金、前傾銅鑄件,。端蓋過去常用可鍛鑄鐵,，現在為減輕重量并防銹，常使用鋁合金壓鑄,，微型缸有使用黃銅材料的,。
雙活塞氣缸端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構,。桿側端蓋上設有密封圈和防塵圈,，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套,，以提高氣缸的導向精度,，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量,，延長氣缸使用壽命,。導向套通常使用燒結含油合金、前傾銅鑄件,。端蓋過去常用可鍛鑄鐵,，現在為減輕重量并防銹，常使用鋁合金壓鑄,，微型缸有使用黃銅材料的,。缸筒的內徑大小代表了氣缸輸出力的大小?；钊诟淄矁?nèi)做平穩的往復滑動,，缸筒內表面的表面粗糙度應達到Ra0.8um。對鋼管缸筒,，內表面還應鍍硬鉻,，以減小摩擦阻力和磨損，并能防止銹蝕,。缸筒材質除使用高碳鋼管外,，還是用高強度鋁合金和黃銅。小型氣缸有使用不銹鋼管的,。帶磁性開關的氣缸或在耐腐蝕環境中使用的氣缸,，缸筒應使用不銹鋼、鋁合金或黃銅等材質,。
雙活塞氣缸所設緩沖裝置種類很多,，上述只是其中之,，當然也可以在氣動回路上采取措施，達到緩沖目的,。 組合組合氣缸般指氣缸與液壓缸相組合形成的氣-液阻尼缸,、氣-液增壓缸等。*,，通常氣缸采用的工作介質是壓縮空氣,，其特點是動作快，但速度不易控制,，當載荷變化較大時,，容易產生“爬行”或“自走”現象；而液壓缸采用的工作介質是通常認為不可壓縮的液壓油,，其特點是動作不如氣缸快,，但速度易于控制，當載荷變化較大時,，采用措施得當,，般不會產生“爬行”和“自走”現象。把氣缸與液壓缸巧妙組合起來,，取長補短，即成為氣動系統中普遍采用的氣-液阻尼缸,。氣-液阻尼缸工作原理見圖42.2-5,。實際是氣缸與液壓缸串聯而成，兩活塞固定在同活塞桿上,。液壓缸不用泵供油,，只要充滿油即可，其進出口間裝有液壓?jiǎn)蜗蜷y,、節流閥及補油杯,。當氣缸右端供氣時，氣缸克服載荷帶動液壓缸活塞向左運動（氣缸左端排氣）,，此時液壓缸左端排油,，單向閥關閉，油只能通過節流閥流入液壓缸右腔及油杯內,，這時若將節流閥閥口開大,，則液壓缸左腔排油通暢，兩活塞運動速度就快,，反之,，若將節流閥閥口關小，液壓缸左腔排油受阻,，兩活塞運動速度會減慢,。這樣,，調節節流閥開口大小，就能控制活塞的運動速度,?？梢钥闯觯瑲庖鹤枘岣椎妮敵隽?yīng)是氣缸中壓縮空氣產生的力（推力或拉力）與液壓缸中油的阻尼力之差,。

雙活塞氣缸時應使氣缸的輸出力稍有余量,。若缸徑選小了，輸出力不夠,，氣缸不能正常工作,；但缸徑過大，不僅使設備笨重,、成本高,，同時耗氣量增大，造成能源浪費,。在夾具設計時,，應盡量采用增力機構，以減少氣缸的尺寸,。 氣缸 下面是氣缸理論出力的計算公式： F：氣缸理論輸出力 F′：效率為85%時的輸出力--（F′=F×85%） D：氣缸缸徑 P：工作壓力（kgf/cm2） 例：直徑340mm的氣缸,，工作壓力為3kgf/cm2時，其理論輸出力為多少?芽輸出力是多少? 將P,、D連接,，找出F、F′上的點,，得： F=2800kgf,；F′=2300kgf 在工程設計時選擇氣缸缸徑，可根據其使用壓力和理論推力或拉力的大小,，從經驗表1－1中查出,。 例：有氣缸其使用壓力為5kgf/cm2，在氣缸推出時其推力為132kgf,，（氣缸效率為85%）問：該選擇多大的氣缸缸徑? ●由氣缸的推力132kgf和氣缸的效率85%,，可計算出氣缸的理論推力為F=F′/85%=155（kgf） ●由使用壓力5kgf/cm2和氣缸的理論推力，查出選擇缸徑為?63的氣缸便可滿足使用要求,。德國REXROTH雙活塞氣缸的特點是：1） 與普通氣缸相比,，在同樣行程下可縮小1/2安裝位置；2） 不需設置防轉機構,；3） 適用于缸徑10～80mm,，zui大行程在缸徑≥40mm時可達7m；4） 速度高,，標準型可達0.1～0.5m/s,；高速型可達到0.3～3.0m/s,。其缺點是：1） 密封差，容易產生外泄漏,。在使用三位閥時必須選用中壓式,；2） 受負載力小，為了增加負載能力,，必須增加導向機構,。


2. 密封系統：ORIGA無桿氣缸采用*的金屬密封，實現了超長的使用壽命（8000km以上）,，氣缸端蓋可 4 x 90°旋轉安裝,，內置可調氣緩沖，具備高可靠性和運行穩定性,。
3. 運行速度：其運行速度zui快10M/S,，zui慢可達0.005M/S，避免爬行如低速氣缸,。*的靈活性決定了選擇的方便,，進而應用的非常多，所以可以在自動化等域發揮*的特長和的,。
4. 行程長度：ORIGA無桿氣缸zui長行程可達41.5M,安裝簡單,，zui高承受環境溫度120℃，而且維護容易,。
5. 其種類眾多：包括OSP-P標準型,，無塵室型，防爆型無桿氣缸,， 集成VOE閥無桿氣缸 雙驅動型，SLIDELINE導軌型,，PROLINE導軌型,，STL導軌型，KF導軌型,，HD重載式無桿氣缸,，主動制動型，被動制動型,，帶測位系統型,，P1Z磁性無桿氣缸等。所以可以應用各種特殊環境中,。

1.內外鋼帶采用金屬密封的技術,，耐腐蝕使用壽命長（可達8000km）。
2.端蓋可按要求旋轉4*90到任意接口位置安裝
3.三面燕尾槽的構造,，模塊化部件,，易于組裝
4.雙重作用并有可調末端緩沖裝置

安裝使用AVENTICS雙活塞氣缸
