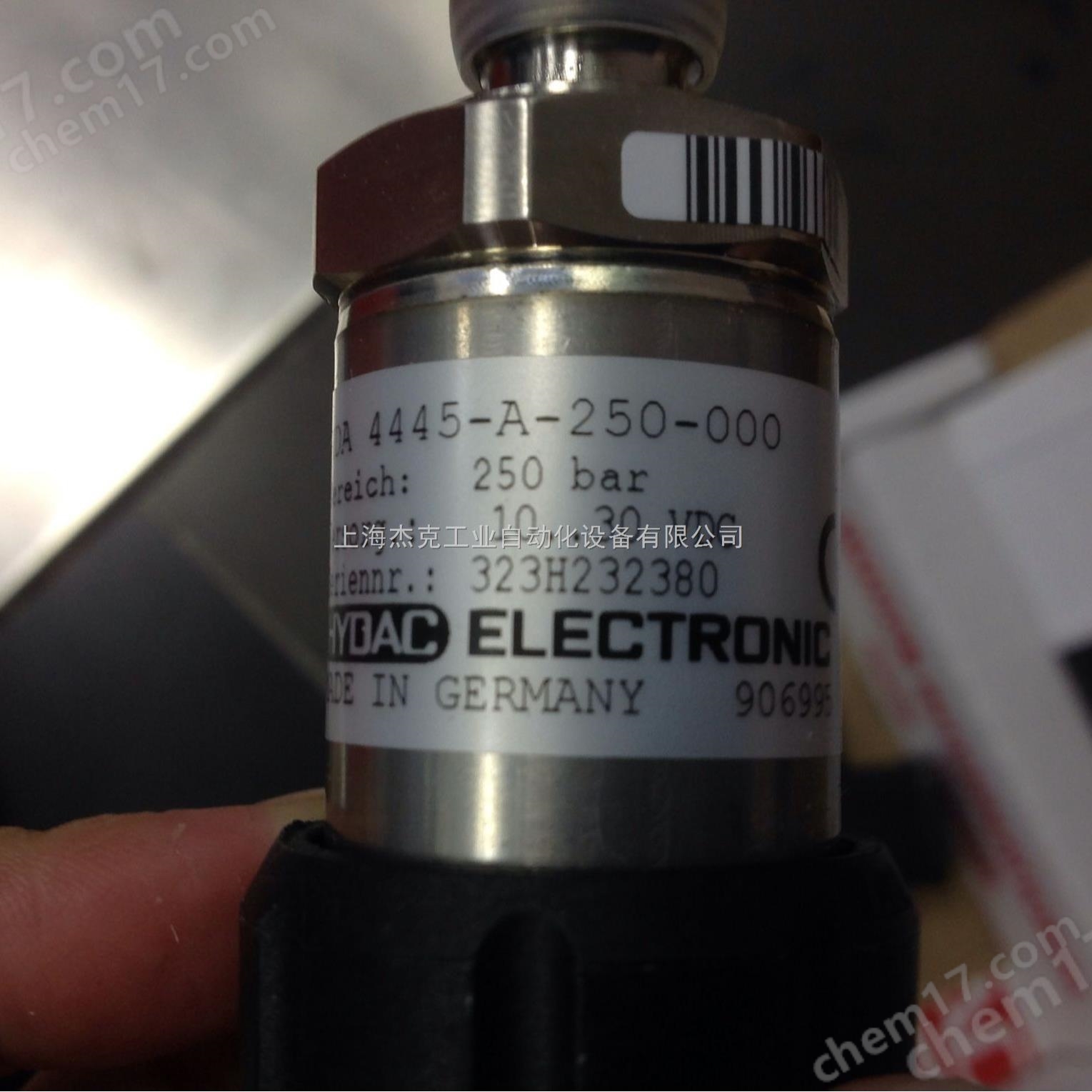

hydac賀德克壓力傳感器HDA4445-B-250-000
參考價 | ¥ 1500 |
訂貨量 | ≥1件 |
- 公司名稱 上海茂碩機械設備有限公司
- 品牌 HYDAC/德國賀德克
- 型號
- 產地 德國
- 廠商性質 代理商
- 更新時間 2025/7/2 14:16:41
- 訪問次數 2188
聯系方式:潘經理15214375780 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,,謝謝!
愛普EPRO,庫伯勒Kubler編碼器,,寶德Burkert電磁閥,阿斯卡ASCO電磁閥,,德國FESTO費斯托氣動元件,德國HYDAC賀德克傳感器,,德國IFM易福門傳感器,意大利ATOS阿托斯,美國MOOG穆格,日本SMC氣動元件,,巴士德BARKSDALE
應用領域 | 化工,能源,汽車及零部件,電氣,綜合 |
---|
hydac賀德克壓力傳感器HDA4445-B-250-000
1. 型號解析(HYDAC命名規則)
代碼段 | 含義 |
---|---|
HDA4445 | 系列:工業級壓力變送器 |
B | 輸出信號:4~20mA(2線制) |
250 | 量程:0~250 bar |
000 | 標準配置(無特殊選項) |
2. 核心參數
參數 | 規格 |
---|---|
測量范圍 | 0~250 bar(可定制至600 bar) |
綜合精度 | ±0.5% FS(含非線性+遲滯+重復性) |
長期穩定性 | ≤±0.2% FS/年 |
介質溫度 | -40℃~125℃(接液部分) |
電氣連接 | M12×1插頭(IP65) |
過程連接 | G1/4"外螺紋(可選NPT,、法蘭) |
過載能力 | 300 bar(瞬時) |
3. 技術亮點
傳感器技術:
薄膜應變片(DMS)技術,抗沖擊振動
316L不銹鋼膜片(耐腐蝕)
信號處理:
數字溫度補償(-20℃~85℃環境溫度)
EMI/RFI防護符合EN 61326標準
4. 典型應用
液壓系統:
注塑機合模壓力監控
風電變槳系統油壓檢測
過程控制:
化工管道壓力安全保護
壓縮機出口壓力調節
5. 電氣連接(M12插頭)
針腳 | 功能 |
---|---|
1 | 電源+(18~30V DC) |
2 | 信號輸出- |
6. 安裝注意事項
機械安裝:
避免直接安裝在振動源上(推薦使用HYDAC SNS脈沖阻尼器)
扭矩限制:25~30 N·m(G1/4"螺紋)
電氣保護:
推薦使用屏蔽電纜(線徑≥0.75mm2)
接地電阻<1Ω
7. 故障診斷
現象 | 可能原因 | 解決方案 |
---|---|---|
輸出飽和(21mA) | 膜片過載損傷 | 更換傳感器核心 |
信號波動 | 電源干擾 | 加裝信號隔離器(如HYDAC EDS3000) |
零點漂移 | 溫度驟變 | 靜置30分鐘自適應恢復 |
8. 替代型號對比
型號 | 差異點 |
---|---|
HDA4445-A-250-000 | 0~10V電壓輸出 |
HDA4745-B-250-000 | 更高精度(±0.25% FS) |
HDA3800-B-250-000 | 經濟型(±1% FS) |
該型號標準交貨期為6~8周,。如需以下特殊配置,,需額外注明:
防爆認證(ATEX/IECEx)
衛生型設計(3A認證,拋光表面)
船級社認證(DNV/GL/ABS)
