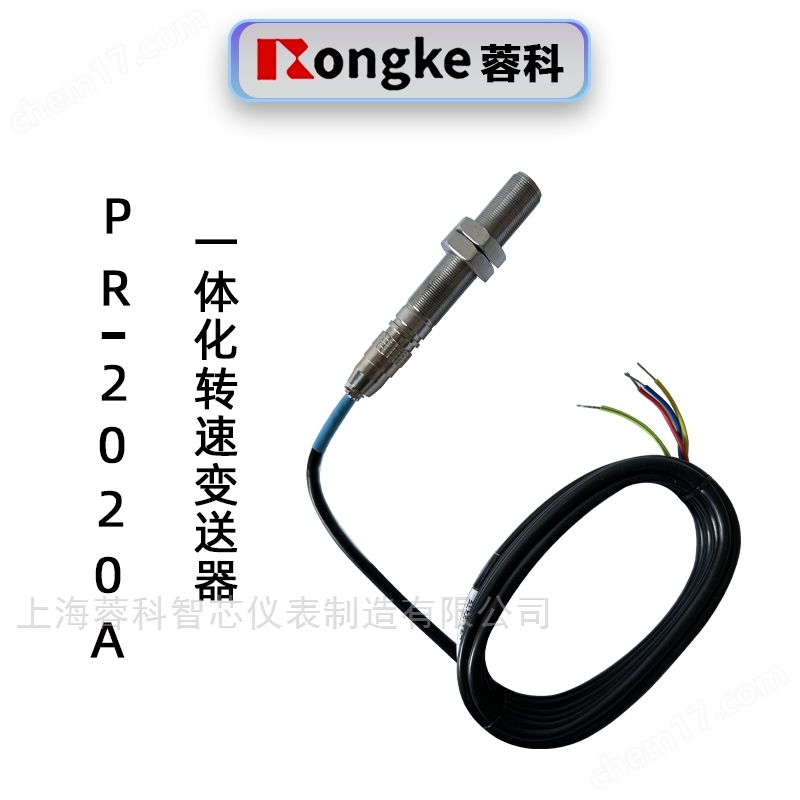

PR-2020A一體化轉速變送器

PR-2020A一體化轉速變送器采用霍爾元件,，鋼鐵材質導磁體觸發,，傳感器內置電路對該信號進行放大、整形,，輸出穩定的方波信號,，測量頻率范圍更寬，輸出信號更穩定,，能實現遠距離傳輸,。安裝簡單，防水防油,，已在電力,、石化、等測速領域得到廣泛應用,。

技術參數：
1. 輸出信號：方波,，其峰峰值等于工作電源電壓幅度，與轉速無關,，輸出電流20mA
2. 工作電壓：DC24V
3. 測量范圍：0～900 r/min
4. 測速齒輪形式：模數2 ～ 4（漸開線齒輪）
5. 工作溫度：-30 ～+130℃
6. 螺紋規格：φ16×1
7. 重 量：約120g
8. 安裝間隙：0.5～1.5mm

使用說明:

l,、引線說明: 引線輸出為三芯屏蔽電纜，其中紅線為DC24V,藍線接0V,黃線接電流輸出，屏蔽線接大地或OV,。

2,、調試: 將電流表正端接黃線，負端接監線; 電源DC24V 正端接紅線,，負端接藍線;不加信號時,，電流顯示應為4mA，當加至所需量程時,，電流顯示應為20mA,。

接線方式：

  1.紅線DC24V   2.藍線OV   3.線信號輸出   4.屏蔽線
