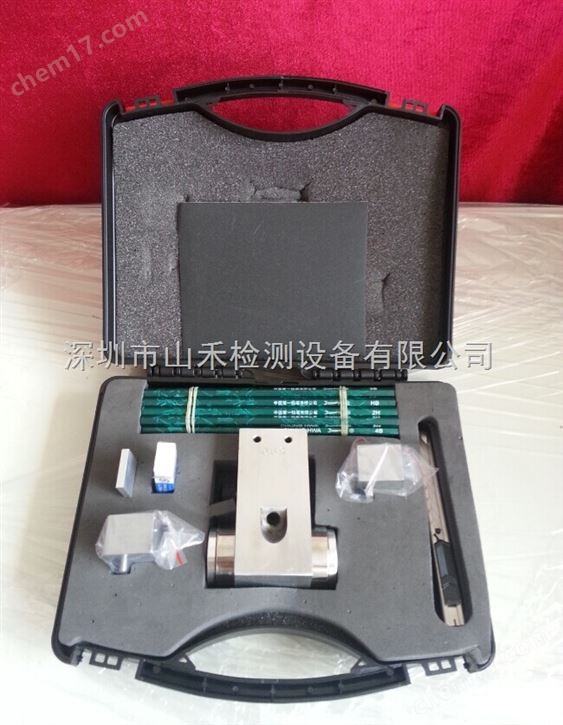

鉛筆硬度測試方法

鉛筆硬度測試方法依據QB/T2002.2-1994及GB/T6739-2006設計制造．儀器為機械式，三點接觸被測表面）兩點為輪,，一點為

筆芯）,，始終保證被測涂膜形成45度夾角，用力水平推動儀器運動,，即可完成測試過程，測定涂膜抵

抗變形的能力．此方法是按手工操作而設計制造,，以鉛筆標號表示．適用于涂膜硬度測定,，設備儀器。

鉛筆硬度測試方法（小車型）是根據國家GB/T6739－1996標準并參照國外同類產品而設計制造的,。它以鉛筆的硬度標號來測定涂膜的硬度,，其優(yōu)點是體積小、重量輕,，便于試驗室和施工現場的硬度測定,。

用途：

涂膜硬度是涂料制造、涂料使用（涂表）行業(yè)進行質量認定的必測指標,。鉛筆劃痕法測試涂膜硬度是自八十年代以來被普遍采用的測試方法,。我國也已在涂料的發(fā)展研究和工業(yè)生產中推廣這種測試方法。本儀器是根據國家標準“涂膜硬度鉛筆測定法”《GB6379-86》第2,、3條手工操作法而設計制造的,。儀器即可在實驗室使用，也可適用于施工現場,，并能在任意方向上對涂膜硬度進行鑒定,。

結構及工作原理

儀器為機械式,，三點接觸被測表面（二點為輪，一點為鉛芯）始終保證鉛筆與被測表面形成45°夾角,，用于推動儀器運動,，即可完成測試過程。

使用要求

1．  GB1279-79《漆膜一般制備法》制備驗件三塊,，一般為平滑馬口鐵板120X50X（O.2-0.3）mm,或產品另行規(guī)定的底材及尺寸,。

2．  試驗條件：按產品標準規(guī)定或施工要求的條件進行。

1．  準備：用削筆刀將鉛筆削至露出柱形鉛芯5-6mm(切不可松動或削傷筆芯),，握住筆芯使其與“NO：400”砂紙面成90°夾角,，并在砂紙上不停劃圈，以摩擦筆芯端面,，直至獲得端面平整邊緣銳利的鉛芯為止（邊緣不得有破碎或缺口）鉛筆每使用一次后要旋轉180°再使用,，或重磨后再用。

2．  操作：儀器放在平整的工作臺上,，將墊塊放在儀器下部,，將削好的鉛筆插入儀器主體孔內，鉛筆棱邊接觸到工作臺,，幾旋緊螺釘,。

將儀器放在被測試板上，用力（此力大小或使鉛芯端緣破碎或犁傷圖膜）,，以每秒約1mm速度向前推進,。從zui硬的鉛筆開始，每級鉛筆犁五道3mm長的痕跡,，直至找出都不犁傷涂膜的鉛筆為止,，此鉛筆的硬度即代表所測涂膜的鉛筆硬度。
