在航空航天,、電子等領域,，環境試驗箱的穩定運行直接影響著產品驗證的可靠性,。近日,，我司技術團隊成功處理了一起典型的高低溫低氣壓試驗箱復合故障案例,，現將技術細節與維保經驗系統梳理,，為行業用戶提供設備維護參考。
某型號高低溫低氣壓試驗箱在設置溫度20℃,，模擬15.2km海拔工況時,，出現壓縮機過載報警與低壓報警雙重故障。
技術團隊采用"現象溯源→系統解耦→部件驗證"的三級診斷法：
>>>>
1.冷媒系統驗證

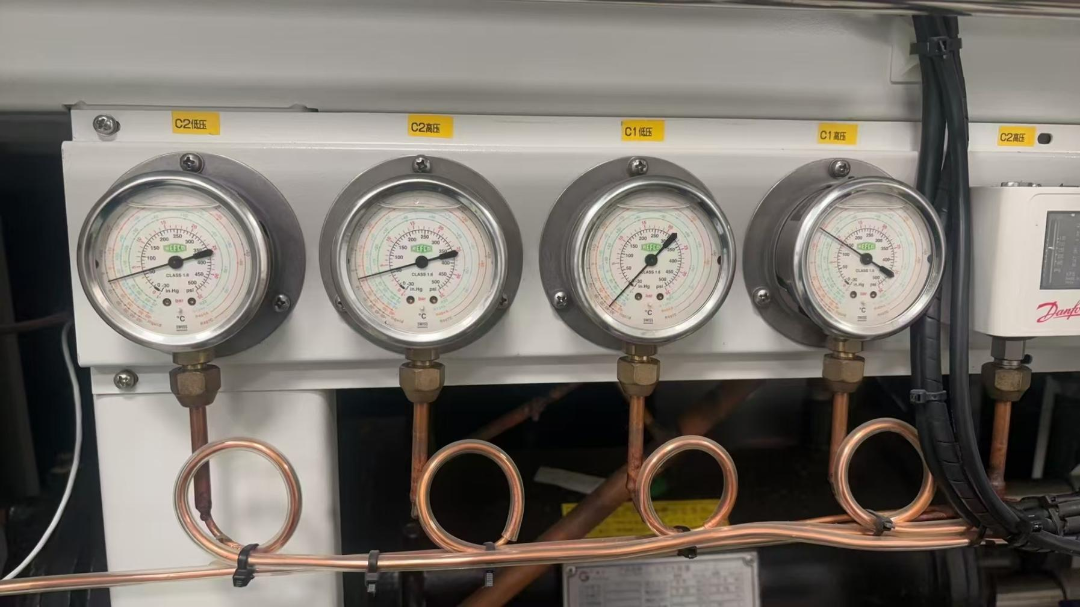

平衡壓力檢測：雙壓縮機平衡壓力均穩定在150PSI,，排除冷媒泄漏可能
2.制冷與運行邏輯測試
只有C2參與箱體控溫,，C1輔助C2散熱，拆除C2接觸器下端壓縮機負載線,，運行設備,，發現接觸器會反復吸合彈跳或不吸合。
判斷：
1. 壓縮機過載原因：壓縮機反復啟停
2.低壓原因：C2未啟動,，C1一直給C2降溫
3.電氣控制診斷
PLC輸出模塊檢測：測量控制C2的接觸器線圈電壓從0-110V之間來回變化,，啟動信號直接由PLC輸出，測量PLC輸出點無信號,。
判斷——繼電器無輸出,，PLC主板硬件損壞
4.密封系統核查
氦質譜檢漏顯示：馬達座密封處泄漏率＞5×10^-5 Pa·m3/s 門鎖壓力測試：單點鎖緊力不足200N（設計要求≥500N）。
控制電路改造
增設時間繼電器實現C2延時啟動（延時25s）
電路更改后,，暫不接C2負載,，運行高低溫低氣壓試驗箱測試動作，測量接觸器及熱繼輸出三相電壓正常,，斷電復原接線,，啟動高低溫低氣壓，C1，C2啟動正常,，高低壓正常無報警。
機械密封強化
低氣壓長時間達不到高低溫低氣壓試驗箱要求：
啟動馬達座,，發現馬達固定塊密封螺絲松動,，將密封螺絲與箱體側面盲板緊固；
門鎖扣松動,，調整迫緊,，禁固鎖扣。
維保數據關鍵指標展示
測試溫度：60℃,，升溫正常,；
測試溫度：20℃，海拔15.2KM,，溫度穩定,；
測試溫度：-10℃，海拔15.2KM,，溫度穩,，約15min達到海拔設定要求。
本次高低溫試驗箱壓縮機過載,，低壓報警故障是因為PLC電器硬件老化損壞導致繼電器無輸出或輸出不穩定,；長期未保養，試驗箱密封不良,，使低氣壓長時間達不到設備要求,。
高低溫低氣壓試驗箱在日常使用過程中，要注意日常保養維護：常檢查壓縮機油位（可視油窗3/4以上）,，及時清理門封條,，不定期對冷凝器、電路元器件進行除塵,，日常檢查線路并進行禁固等等,。
