拉曼光譜專題4|解鎖拉曼分析密碼：光譜分辨率的奧秘與應用

你是否想過，在微觀的分子shi界里,，如何精準區分相似的化合物,，看透材料的應力和壓力效應？答案就藏在拉曼光譜的 “幕后英雄”—— 光譜分辨率里,！

拉曼光譜蘊含著海量信息,，而光譜分辨率堪稱從中提取關鍵信息的 “黃金鑰匙”。分辨率越高,，我們就越能像擁有 “火眼金睛” 般,，清晰區分相似化合物、辨別分子結構的細微差異,，還能精準測量材料的應力和壓力變化,。可以說,，選對光譜分辨率,，拉曼測量實驗就成功了一半！

光譜分辨率（R）到底是什么,？簡單來說,，它是光譜分辨細節特征的能力，公式為 R = λ/Δλ,，其中 Δλ 是在波長為 λ 時能區分開的Min波長差,。在拉曼光譜研究中，小的峰位移動,、相近譜帶分離,、譜帶寬度的微小變化，都可能藏著關鍵信息,，而低分辨率很可能讓這些重要信息 “溜走”,！圖1為不同的分辨率對于同意物質拉曼光譜細節的呈現效果。

圖1：分辨率對于確定拉曼光譜細節的效果,。

在色散型拉曼光譜儀里,，單級單色儀是常用配置，它憑借高通光效率和緊湊體積 “脫穎而出”。它的光譜分辨率由入射狹縫寬度,、衍射光柵刻線密度（N）,、衍射光柵焦長（F）和探測器幾何大小等因素共同決定。

衍射光柵：分辨率的 “調節器”

衍射光柵就像光譜的 “調色盤”,，刻線密度（每毫米刻線條數）決定了它的 “調色能力”,。刻線密度越大,，色散分光本領越強,，光譜分辨率也就越高。比如,，1800 gr/mm 光柵的色散本領是 600 gr/mm 光柵的 3 倍,！對比不同刻線密度光柵下異丁苯丙酸的拉曼光譜（如圖2），600 gr/mm 光柵的圖譜粗糙模糊,，而 1800 gr/mm 光柵的圖譜則精細入微,，展現出晶體結構等關鍵細節。不過,，光柵刻線密度不能無限增大,，這背后的奧秘，我們接著往下看,。

圖 2: 不同光柵收集的異丁苯丙酸（ibuprofen）的拉曼光譜,，顯示出通過增加光柵刻槽密度所帶來的光譜分辨率的提高(N= 600,950,1800 grooves/mm)。

光柵焦長：分辨率的 “穩定器”

焦長 F 同樣對分辨率影響深遠,，就像相機的焦距,，焦長越長，分辨率越高,，能捕捉到光譜中更多精細細節。圖3是焦長300和焦長800效果對比圖,。但和光柵不同,，光譜儀的焦長是固定的，它默默決定著色散度和分辨率的 “上限”,。如果不需要高色散度,，通常可以采用光柵刻線密度較小的光柵,，但是反過來則是不可以的,。

圖3 : 焦長 300/800mm 的效果對比，(a) 在嚴格相同的實驗配置條件下,，采用 (F1=300mm) 和 (F2=800mm) 測量的阿斯匹林的拉曼光譜對比圖,， (b) 不同焦長導致色散度改變的示意圖。

分辨率：一場精密的 “平衡藝術”

光柵刻線密度和焦長可以相互補償，但也有 “紅線”,。比如,，3600gr/mm 光柵雖然色散能力強，但Max波長受限,，還可能因非z佳覆蓋導致信號損失,。這就需要在兩者間找到平衡，才能讓光譜儀發揮性能,。

入射狹縫：連接色散與分辨率的 “橋梁”

入射狹縫寬度與分辨率緊密相連,，狹縫像在探測器上的寬度就是分辨率的體現。不過,，狹縫寬度不能隨意減小,，還得綜合考慮信號采集等因素，這又是一場需要精心權衡的 “較量”,。圖4為狹縫寬度對光譜分辨率的影響,。

圖4 :狹縫寬度 Ws 對于 CCl4光譜分辨率的影響 。

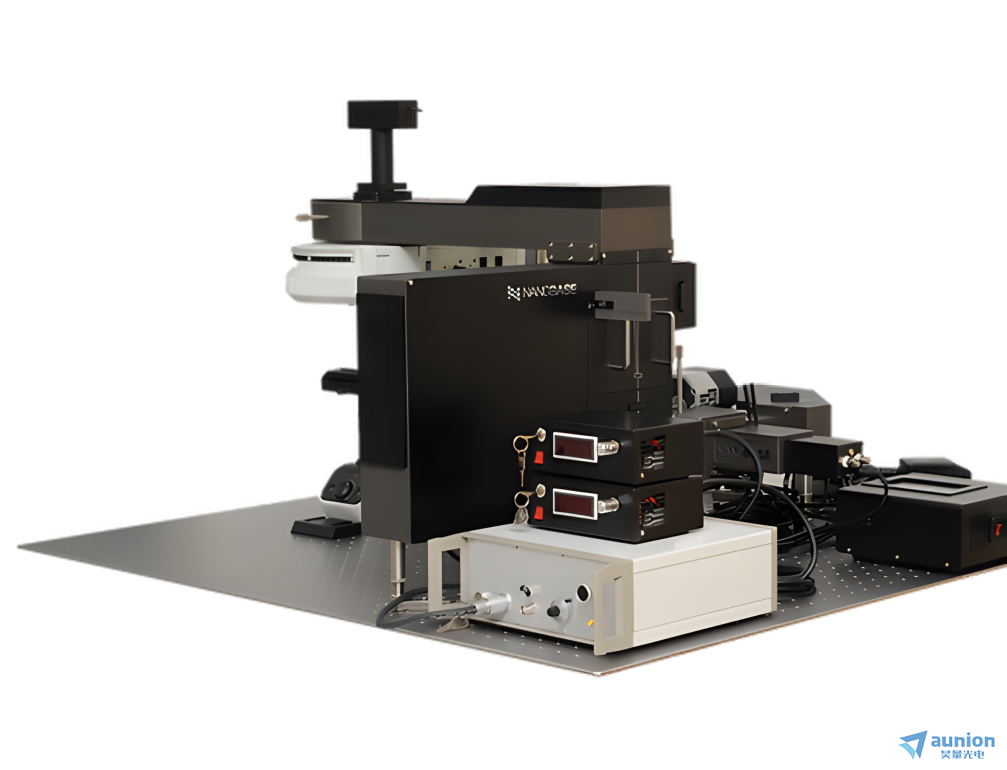

說了這么多,，如何才能擁有一臺 “全能型” 拉曼光譜儀,，輕松應對各種科研挑戰？答案就是我們的明星產品 ——AUT-XperRF 共聚焦顯微拉曼光譜儀系統,！

它堪稱拉曼光譜界的 “瑞士jun刀”,，集多種強大功能于一身。作為二合一儀器,，它融合拉曼光譜模塊和 TRPL 測量模塊,，是確定材料特性的 “得力干將”；同時,，它還是 AUT-XperRAM S 系列和 FLIM 的 “夢幻組合”,，高性能光譜儀、檢測器和快速掃描器模塊強強聯手,，“戰斗力” 拉滿,！

AUT-XperRam 提供 35mm，300mm,，850mm 三種焦長激光器,，搭配不同刻線密度的光柵，輕松實現低至 25px-1 的超高光譜分辨率,！無論是高分辨率需求,，還是低分辨率應用，它都能靈活適配,，還能保持超高通光效率,，讓拉曼測量結果精準無誤,。

從生物學、醫學研究到太陽能電池效率分析,，它都能大顯身手,！拉曼光譜單點采集、拉曼 mapping 圖像采集,、光致發光（PL）數據采集,、時間分辨光致發光（TRPL）數據采集，統統不在話下,！

AUT-XperRam 共聚焦顯微拉曼光譜儀系統就是你探索未知的 “魔法之眼”,！現在，就加入我們,，一起開啟檢測新篇章,，解鎖微觀shi界的無限可能！

昊量光電,，致力于為拉曼光譜研究打造一站式服務,，同時提供其他材料分析技術。我們的產品從設計到制造,，始終聚焦高效率,、性能和高性價比。對于 AUT-XperRam 共聚焦顯微拉曼光譜儀系統有興趣或者任何問題,，都?xì)g迎通過電話,、電子郵件或者微信與我們聯系。
