一,、概述

   ZK-3C三相可控硅調壓觸發器采用集成電路器件工藝制造,，其技術性能穩定抗干擾能力強，質量可靠,。儀表面板功能按鍵“輸出開/關”,、“調壓/調功”、“自動/手動”采用了可記憶開關電路,。還設有“輸出設定（功率設定）”旋紐,。,以滿足用戶對控制系統的需求.且體積小、重量輕,，是各種類型電加熱自動控溫系統的理想執行器,。

二、技術指標

1,、 輸入信號：DC0-10mA,，輸入阻抗800歐姆。（根據用戶需要還可提供DC4-20mA,，DC1-5V等,。）

2、 輸出信號：三相脈沖輸出,，每相輸出正脈沖,。

脈沖寬度≥0.2ms；

移相范圍≥170;

功率調節范圍:0-100線性調節,。

3,、 配用可控硅：KP管（單向）1000A以下。

                KS管（雙向）500A以下,。

4,、 電源：~380V±10%，50HZ（三相三線）,。

5,、 工作環境：溫度<70℃,相對濕度<85%.

6、 重量: ≤3kg,。

7,、 消耗功率：約6W。

8,、

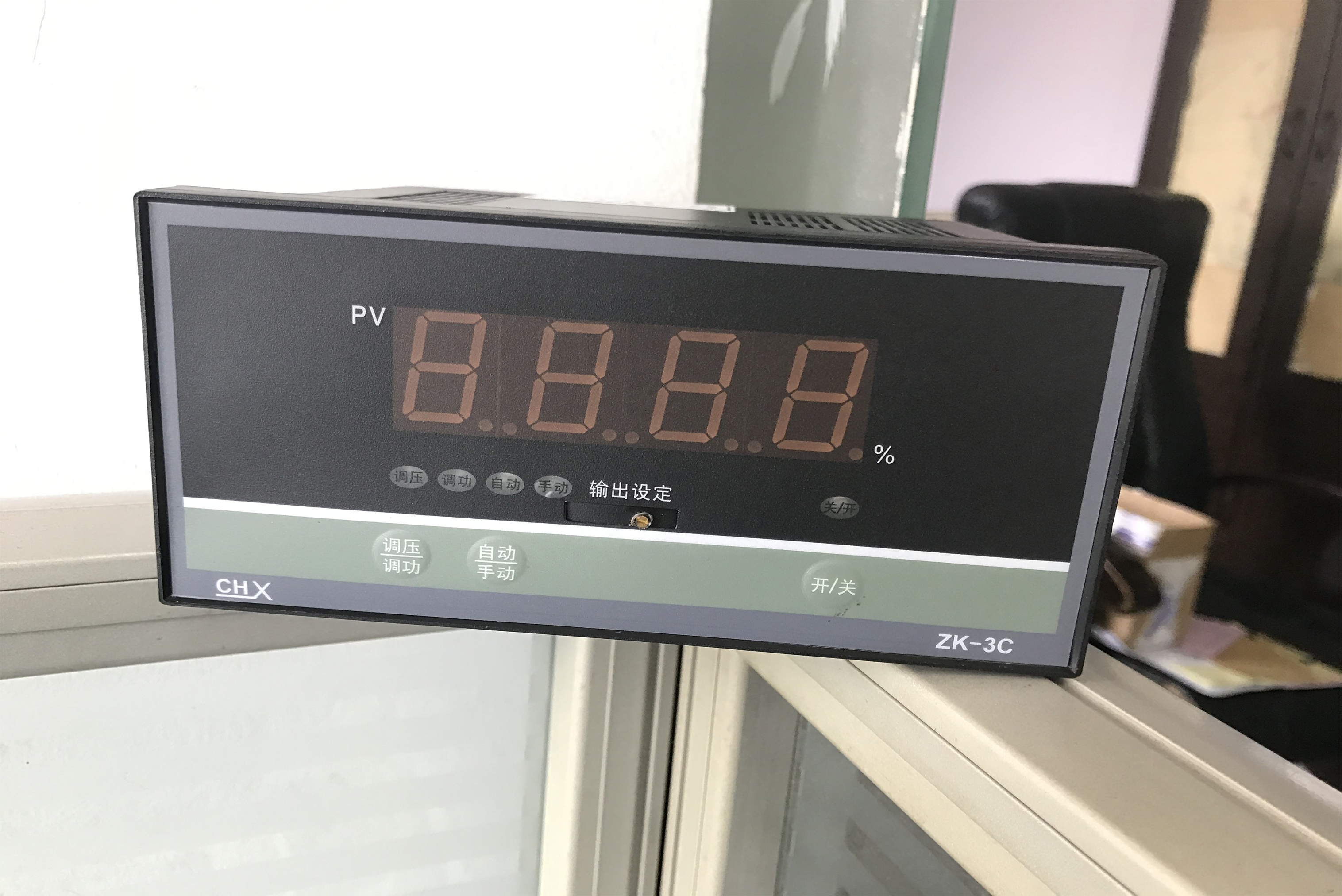

三,、面板布置說明

 1、“調壓/調功”按鍵——選擇觸發可控硅工作方式,；

 2,、“自動/手動”按鍵——選擇手動調正或自動調正,；

 3、“輸出開/關”按鍵——啟動,、停止觸發可控硅,。

 4、“輸出設定”——設定輸出功率,；

 5,、“%”——符號窗口顯示輸出量百分比；

四,、儀表的使用方式

1,、ZK-3C接線端子共有A、B,、C三組線,，使用中請區別清楚，嚴格按圖接線,，要求儀表所有的接線引出到可控硅連接,。

2、查各接線端子接線無誤,，可接通電源,，此時“%”窗口亮，調壓指示燈亮（或調功指示燈亮）,。

3,、“開/關”按鍵控制運行或停止：儀表具有上電運行鎖定功能，儀表出廠鎖定為運行狀態,，上電后輸出指示燈亮,，按壓“開/關”按鍵，儀表運行狀態不變,。

若用戶要改變儀表上電后的運行狀態,，可在儀表運行狀態時，長按“開/關”按鍵（5秒以上）,，看到有指示燈閃爍,，即解鎖。斷電后再次上電,，輸出指示燈滅,，儀表為停止?fàn)顟B(tài),，按壓輸出按鈕ON/OFF,，輸出指示燈亮，儀表運行,。

若想再次鎖定在上電運行狀態,，操作類同,。在儀表運行時，長按“開/關”按鍵（5秒以上）,，看到有指示燈閃爍,，即鎖定上電運行。

4,、“調壓/調功”按鍵選擇觸發可控硅工作方式,，每次按壓，可改變可控硅工作方式,。

可控硅工作方式同樣具有鎖定功能,，在調壓或調功狀態下，長按調壓/調功按鈕（5秒以上）,，看到有指示燈閃爍,，即可鎖定在當前工作方式。鎖定后,，單次按壓調壓/調功按鈕,，工作方式將不會切換。

解鎖操作類同,，長按調壓/調功按鈕（5秒以上）,，看到有指示燈閃爍，解除鎖定,。調壓/調功按鈕恢復切換功能,。

5、“手動/自動”按鍵選擇儀表輸出方式,，每次按壓,，可改變儀表輸出方式。

儀表輸出方式同樣具有鎖定功能,，在手動或自動狀態下,，長按手動/自動按鈕（5秒以上），看到有指示燈閃爍,，即可鎖定在當前工作方式,。鎖定后，單次按壓手動/自動按鈕,，工作方式將不會切換,。

解鎖操作類同，長按手動/自動按鈕（5秒以上）,，看到有指示燈閃爍,，解除鎖定。手動/自動按鈕恢復切換功能。

6,、“輸出設定”旋鈕,，可改變輸出功率。由觀察“%”顯示窗口,，調整至你需要的輸出功率,。

7、儀表設定在“調壓”觸發可控硅工作方式時,，輸出為調壓方式（移相型）,。

8、儀表設定在“調功”觸發可控硅工作方式時,，輸出為調功方式（過零型）,。

五、儀表出廠按鍵設置

1,、“開/關”按鍵——設置為上電自動運行（鎖定,，可長按解鎖）。

2,、“調壓/調功”按鍵——設置為調壓輸出（未鎖定,，按壓可切換可控硅工作方式）。

3,、“自動/手動”按鍵——設置為自動模式（未鎖定,，按壓可改變儀表輸出方式）。

六,、安裝與接線

1,、外形尺寸：（長χ寬χ深）160х80χ130；

安裝面板開孔尺寸：152χ76
