場效應管
場效應管(Fjeld Effect Transistor簡稱FET )是利用電場效應來控制半導體中電流的一種半導體器件,,故因此而得名。場效應管是一種電壓控制器件,,只依靠一種載流子參與導電,,故又稱為單極型晶體管,。與雙極型晶體三極管相比,它具有輸入阻抗高,、噪聲低,、熱穩定性好、抗輻射能力強,、功耗小,、制造工藝簡單和便于集成化等優點。

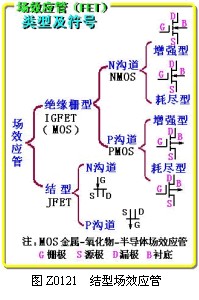

場效應管有兩大類,,結型場效應管JFET和絕緣柵型場效應管IGFET,,后者性能更為*,發展迅速,,應用廣泛,。圖Z0121 為場效應管的類型及圖形、符號,。
一,、結構與分類
圖 Z0122為N溝道結型場效應管結構示意圖和它的圖形、符號,。它是在同一塊N型硅片的兩側分別制作摻雜濃度較高的P型區(用P+表示),,形成兩個對稱的PN結,將兩個P區的引出線連在一起作為一個電極,,稱為柵極,,在N型硅片兩端各引出一個電極,分別稱為源極和漏極,。在形成PN結過程中,,由于P+區是重摻雜區,所以N一區側的空間電荷層寬度遠大
二,、工作原理

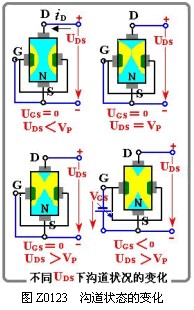

N溝道和P溝道結型場效應管的工作原理相同,,只是偏置電壓的極性和載流子的類型不同而已。下面以N溝道結型場效應管為例來分析其工作原理,。電路如圖Z0123所示,。由于柵源間加反向電壓,所以兩側PN結均處于反向偏置,,柵源電流幾乎為零,。漏源之間加正向電壓使N型半導體中的多數載流子-電子由源極出發,經過溝道到達漏極形成漏極電流ID,。
1.柵源電壓UGS對導電溝道的影響(設UDS=0)
在圖Z0123所示電路中,,UGS <0,兩個PN結處于反向偏置,,耗盡層有一定寬度,,ID=0。若|UGS| 增大,,耗盡層變寬,,溝道被壓縮,截面積減小,,溝道電阻增大,;若|UGS| 減小,耗盡層變窄,,溝道變寬,,電阻減小。這表明UGS控制著漏源之間的導電溝道,。當UGS負值增加到某一數值VP時,,兩邊耗盡層合攏,整個溝道被耗盡層夾斷,。(VP稱為夾斷電壓)此時,,漏源之間的電阻趨于無窮大。管子處于截止狀態,,ID=0,。
2.漏源電壓UGS對漏極電流ID的影響(設UGS=0)
當UGS=0時,顯然ID=0,;當UDS>0且尚小對,,P+N結因加反向電壓,使耗盡層具有一定寬度,,但寬度上下不均勻,,這是由于漏源之間的導電溝道具有一定電阻,因而漏源電壓UDS沿溝道遞降,,造成漏端電位高于源端電位,,使近漏端PN結上的反向偏壓大于近源端,因而近漏端耗盡層寬度大于近源端,。顯然,,在UDS較小時,溝道呈現一定電阻,,ID隨UDS成線性規律變化(如圖Z0124曲線OA段),;若UGS再繼續增大,耗盡層也隨之增寬,,導電溝道相應變窄,,尤其是近漏端更加明顯。由于溝道電阻的增大,,ID增長變慢了(如圖曲線AB段),,當UDS增大到等于|VP|時,,溝道在近漏端首先發生耗盡層相碰的現象。這種狀態稱為預夾斷,。這時管子并不截止,,因為漏源兩極間的場強已足夠大,可以把向漏極漂移的全部電子吸引過去形成漏極飽和電流IDSS (這種情況如曲線B點):當UDS>|VP|再增加時,,耗盡層從近漏端開始沿溝道加長它的接觸部分,,形成夾斷區 。由于耗盡層的電阻比溝道電阻大得多,,所以比|VP|大的那部分電壓基本上降在夾斷區上,,使夾斷區形成很強的電場,它可以把溝道中向漏極漂移的電子拉向漏極,,形成漏極電流,。因為未被夾斷的溝道上的電壓基本保持不變,于是向漏極方向漂移的電子也基本保持不變,,管子呈恒流特性(如曲線BC段),。但是,如果再增加UDS達到BUDS時(BUDS稱為擊穿電壓)進入夾斷區的電子將被強電場加速而獲得很大的動能,,這些電子和夾斷區內的原子碰撞發生鏈鎖反應,,產生大量的新生載流予,使ID急劇增加而出現擊穿現象(如曲線CD段),。
由此可見,,結型場效應管的漏極電流ID受UGS和UDS的雙重控制。這種電壓的控制作用,,是場效應管具有放大作用的基礎,。
