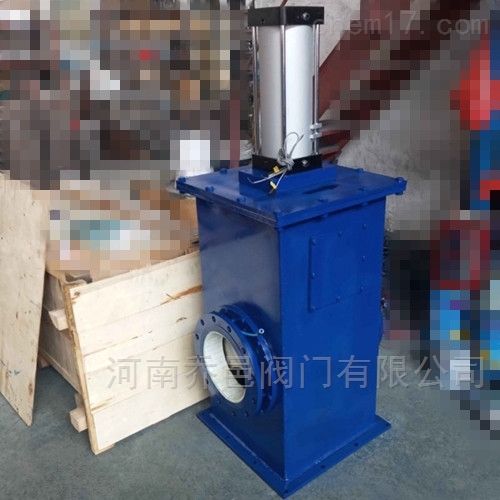

KDF庫頂切換閥ZQ648TC氣動陶瓷庫頂切換閥特點及參數
KDF庫頂切換閥ZQ648TC氣動陶瓷庫頂切換閥特點及參數
產品簡介：
陶瓷庫頂閥KDF氣動陶瓷庫頂切換閥ZQ648TC陶瓷庫頂切換閥/氣動庫頂切換閥/灰?guī)鞖鈩犹沾蓭祉斍袚Q閥/氣動庫頂進料閥/陶瓷氣動庫頂切換閥/陶瓷灰?guī)扉y/氣動陶瓷灰?guī)烨袚Q閥/電廠灰?guī)烨袚Q閥/充氣密封庫頂切換閥/耐磨庫頂切換閥用于電力工業氣力輸灰系統管道上,，做為灰?guī)熘g切換裝置。當氣缸帶動芯下行時,，與兩端通道接通,，此時干灰通過管輸送到另座灰?guī)欤?dāng)氣缸上行時,，干灰由下料斗引向下方,，直接落入灰?guī)臁１鹃y具有結構簡單,，操作方便,，密封可靠，切換準確,，使用壽命長，廣泛用于冶金,，石化,，環保等行業的現場操作或遠距離控制,，特別適用于轉爐煤氣回收裝置中控制煤氣的回收與放散，庫頂切換閥安裝在料倉頂部,，作為輸送管線料倉間切換之用,，具有切換方便，密封性好,，結構緊湊,，占地空間小的優點，是氣力輸送系統中重要的部件,。
特點：
1,、該閥采用沖氣式密封圈，閥門啟閉時,，閥芯與密封圈之間無接觸,，當閥門切換完成后，密封圈充氣實現彈性變形進行密封,。
2,、該閥設有到位開關，并可將開關信號送入PLC,，進行遠程控制,；
3、密封圈具有檢測壓力開關,，可智能檢測密封圈是否失效破損,；
4、該閥采用氣缸驅動,，切換方便迅速,。
技術參數：
型 號 | KDF-100 | KDF-125 | KDF-150 | KDF-175 | KDF-200 | |
口徑DN mm | 100 | 125 | 150 | 175 | 200 | |
工作壓力MPa | 1.0 | |||||
工作溫度℃ | ≤200℃ | |||||
工作介質 | 粉狀物料 | |||||
控制氣源 | 壓力MPa | 0.4-0.6 | ||||
耗氣L/min | 1-3 | |||||
主要零部件材料：
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 主閥體 | Q235A | 7 | 密封圈 | PPL |
2 | 側閥體 | Q235A | 8 | 閥芯 | ECB |
3 | 下料斗 | Q235A | 9 | 閥蓋 | Q235A |
4 | 內六角螺釘 | 25# | 10 | 雙頭螺柱 | 25# |
5 | 彈簧 | 17-4 | 11 | 螺母 | 2H |
6 | 閥座 | WCB | 12 | 氣缸 |
應用規范：
設計與制造 | GB/T 12224 | |
連接端尺寸 | 結構長度 | 廠商標準 |
法蘭尺寸 | JB/T 79.1 | |
檢驗與試驗 | GB/T 9092 | |
材料 | 碳鋼 | GB/T 12229 |
不銹鋼 | Gb/T 12230 | |
標志 | Gb/T 12220 | |
供貨 | Gb/T 12252 | |
主要外形和連接尺寸：
DN | D | D1 | D2 | C | H | Z-d | L | G |
100 | 215 | 180 | 155 | 20 | 737 | 8-Φ18 | 360 | 248 |
125 | 245 | 210 | 185 | 24 | 775 | 8-Φ18 | 600 | 300 |
150 | 280 | 240 | 210 | 24 | 837 | 8-Φ23 | 650 | 320 |
175 | 310 | 270 | 240 | 26 | 915 | 8-Φ23 | 650 | 340 |
200 | 335 | 295 | 265 | 26 | 1007 | 8-Φ23 | 640 | 360 |
225 | 365 | 325 | 295 | 28 | 1110 | 8-Φ23 | 640 | 370 |
250 | 390 | 350 | 320 | 28 | 1245 | 8-Φ23 | 640 | 385 |
