800X壓差旁通閥結構特點及原理
800X壓差旁通閥結構特點及原理
產品簡介：
800X壓差控制閥/800X壓差旁通閥/800X壓差旁通平衡閥/不銹鋼800X壓差旁通閥/不銹鋼800X壓差旁通平衡閥/800X自動壓差旁通閥/800X自動壓差控制閥/800X自動壓差調節閥是一種用于空調系統供/回水之間以平衡壓差的閥門,。該閥門可提高系統的利用率,，保持壓差的精確恒定值，并可降低系統的噪音,，以及過大壓差對設備造成的損壞,。800X壓差旁通平衡閥*于其他平衡閥的地方在于它沒有執行機構，*靠介質自身的壓力差來達到平衡系統的功能,，節約能源及安裝空間,，是一種智能型閥。
結構特點和用途：
800X壓差調節閥由主閥,、壓差控制導閥,、針閥、球閥,、微形過濾器和壓力表組成水力控制接管系統,。通過專門設計的導閥控制室，對壓力變化信號進行比較,，輸出主閥開度信號,，控制主閥開度，從而控制主閥的進出口壓差在設定值上,。本產品利用水力自力控制,，不需要其它裝置和能源，保養簡便,。本系列閥門產品廣泛用于高層建筑,、生活區等供水管網系統及城市供水工程。
工作原理：
當主閥進出口間壓差變化時,，接管A與接管B間壓差發生變化,，此壓差通過接管作用于導閥膜片兩側，改變導閥的開度,。壓差大時導閥開度大,，控制室通過C管的下泄水量增大，主閥控制室壓壓力下降,，主閥開度增大,，主閥進出口間壓差變小。反之,，若主閥進出口間壓差變小,，則導閥開度變小，主閥控制室壓力上升,，推動主閥開度減小而使主閥壓差增大,。這種負反饋?zhàn)饔檬怪鏖y進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
技術參數：
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
零件材料：
零件名稱 | 零件材料 |
閥體閥蓋 | WCB |
閥座閥盤 | 銅合金 |
密封圈 O型圈 | 橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
針型閥 | 銅合金 |
球閥 | 銅合金 |
泄壓/持壓導閥 | 銅合金 |
微型過濾器 | 不銹鋼 |
主要外形連接尺寸：?jiǎn)挝唬?/strong>mm

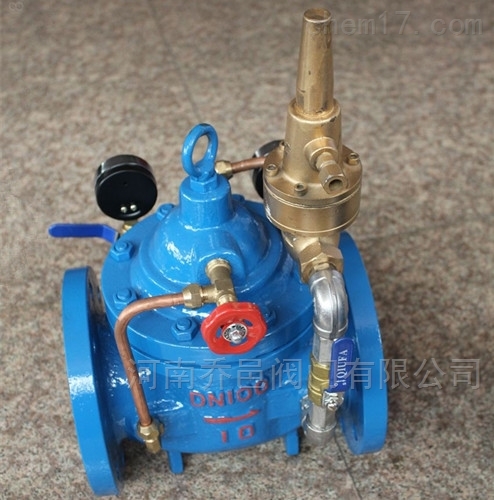

結構組成部分：1,、主閥 2,、針型閥 3、向?qū)чy 4,、球閥 5,、壓力表
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
H | 610 | 625 | 642 | 750 | 808 | 864 | 1135 | 1185 | 1325 | 1385 | 1445 | 1445 |
安裝示意圖：
