DMZ973W電動不銹鋼暗桿刀型閘閥技術參數
DMZ973W電動不銹鋼暗桿刀型閘閥技術參數

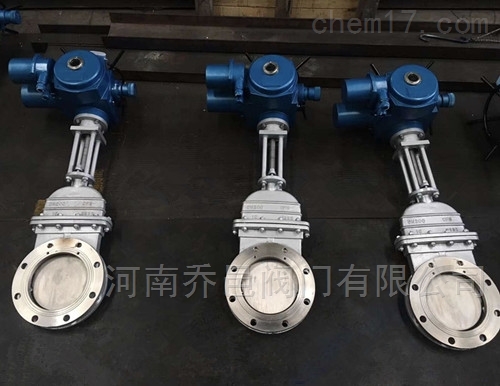

電動不銹鋼暗桿插板閥DMZ973W電動不銹鋼暗桿刀型閘閥/電動不銹鋼帶蓋刀型閘閥/電動不銹鋼暗桿刀閘閥/電動暗桿刀型閘閥DMZ973F/X/Y電動暗桿插板閥/電動暗桿刀形閘閥/電動暗桿刀閘閥/電動暗桿閘板閥/電動暗桿刀型閘板閥/電動暗桿刀型插板閥/電動不銹鋼暗板刀型閘閥是利用電動執行器控制閥門,，從而實現閥門的開和關的一種閥門,。其可分為上下兩部分，上半部分為電動執行器,，下半部分為刀閘閥,。具有體積小,，重量輕,，屬帶閥蓋對夾法蘭式,、平行單閘板結構、單向流通性質,，流通阻力小,、可切斷各種漿類、灰渣,、污水,、水渣混合物、纖維等介質,，廣泛應用于電力,，市政、礦山,、冶金、化工,、煤炭,、水利等行業。電動暗桿刀閘閥可提升的閘板密封面,，可刮除密封面上的粘著物,，自動清除雜物；不銹鋼閘板可防止腐蝕引起的密封泄漏,；短結構長度,，可節省原料、安裝空間,、也有效支持管道強度,；閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封,；U型閘板可作為切斷使用,。
暗桿刀閘閥的上密封突破了常規的密封形式，采用上蓋結構,，使得上密封由大面積的矩形密封改成了小面積的圓周密封,，密封性能大大提高。在圓周密封的基礎上,，又采用了浮動密封改成了面積的圓周密封,，密封性能大大提高,。在圓周密封的基礎上，又采用了浮動密封結構,，使得上密封達到了與管道同壽命的程度,，從而整體上提高了閥門的使用壽命。在手輪頂部加裝封套裝置后,，可以使閥門活動部件全部處于封閉狀態,，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作,。 注：可根據使用單位的環境和要求來設計與生產,，適合用戶的安裝和使用。
技術參數：
1,、閥體材質：鑄鋼(WCB),、不銹鋼（304、316）,、2520
2,、公稱壓力：0.6Mpa、1.0Mpa,、1.6Mpa,、2.5Mpa、150LB
3,、公稱通徑：DN50-600mm NPS2"-24"
4,、適用溫度：-38~+650℃(具體溫度范圍視密封副材質和介質性質而定)
5、連接法蘭：ANSIB16.5,、GB/T9113,、JB/T79、HG,、SH,、JIS、DIN,、NF,、BS標準
6、密封型式：硬密封（H,、Y）,、軟密封（X、F）
7,、泄漏量：硬密封：D級（液體0.1XDNmm3/s）,、軟密封：*（零泄漏）
8、驅動方式：電動執行器（開關型,、調節型,、防爆型,、智能體式）
性能參數：
公稱壓力 | 殼體試驗（Mpa) | 密封封試驗（Mpa) | 工作溫度 | 通用介質 |
0.6,、1.0,、1.6 | 0.9、1.5,、2.4 | 0.7,、1.1、1.8 | ≤900℃ | 紙漿,、污水,、煤裝漿、灰,、渣水混全物 |
零部件材料：
閥體,、閥蓋 | 閘板 | 閥桿 | 密封閥座 | 填料 |
不銹鋼,、碳鋼、灰鑄鐵 | 碳鋼,、不銹鋼 | 不銹鋼 | 橡膠,、四氟,、不銹鋼,、硬質合金,、 | 盤根 |
結構尺寸：
公稱壓力 | 0.6MPa 1.0MPa 1.6MPa | |||||||||
公稱通徑 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 | DN600 | DN700 |
厚度 L | 70 | 80 | 85 | 100 | 100 | 110 | 120 | 130 | 140 | 165 |
高度 H | 790 | 910 | 1080 | 1240 | 1300 | 1470 | 1670 | 1760 | 2020 | 2200 |
法蘭尺寸：
PN1.0MPa法蘭連接尺寸 | ||||||||
公稱通徑 | 法蘭外徑 | 螺栓孔中心距 | 螺栓孔直徑 | 螺栓孔數量 | 螺栓直徑 | 密封面 | 法蘭厚度 | |
DN | D | K | L | d | f | C | ||
DN50 | 165 | 125 | 18 | 4 | M16 | 100 | 3 | 18 |
DN65 | 185 | 145 | 18 | 4 | M16 | 120 | 3 | 20 |
DN80 | 200 | 160 | 18 | 4 | M16 | 135 | 3 | 20 |
DN100 | 220 | 180 | 18 | 8 | M16 | 155 | 3 | 22 |
DN125 | 250 | 210 | 18 | 8 | M16 | 185 | 3 | 24 |
DN150 | 285 | 240 | 23 | 8 | M20 | 210 | 3 | 24 |
DN200 | 340 | 295 | 23 | 8 | M20 | 265 | 3 | 24 |
DN250 | 395 | 350 | 23 | 12 | M20 | 320 | 3 | 26 |
DN300 | 445 | 400 | 23 | 12 | M20 | 368 | 4 | 28 |
DN350 | 505 | 460 | 23 | 16 | M20 | 428 | 4 | 28 |
DN400 | 565 | 515 | 26 | 16 | M24 | 482 | 4 | 30 |
DN450 | 615 | 565 | 26 | 20 | M24 | 532 | 4 | 30 |
DN500 | 670 | 620 | 26 | 20 | M24 | 585 | 4 | 32 |
DN600 | 780 | 725 | 30 | 20 | M27 | 685 | 5 | 36 |
DN700 | 890 | 840 | 30 | 24 | M27 | 800 | 5 | 36 |
DN800 | 1015 | 950 | 34 | 24 | M30 | 905 | 5 | 38 |
DN900 | 1115 | 1050 | 34 | 28 | M30 | 1005 | 5 | 38 |
DN1000 | 1230 | 1160 | 36 | 28 | M33 | 1110 | 5 | 38 |
