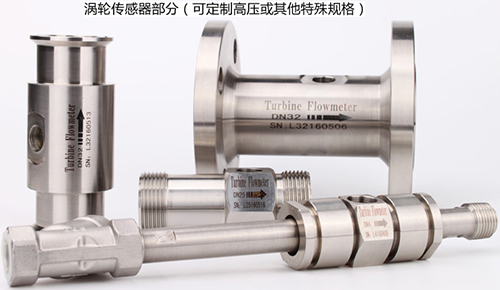

lwgy渦輪流量計產品概述
渦輪流量計是一種精密流量測量儀表,，與相應的流量積算儀表配套可用于測量液體的流量和總量。渦輪流量計廣泛用于石油,、化工,、冶金、科研等領域的計量,、控制系統,。配備有衛生接頭的渦輪流量計可以應用于制藥行業,。
一體化渦輪流量計結構為防爆設計，可以顯示流量總量,，瞬時流量和流量滿度百分比,。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上,，多功能顯示表電池使用壽命也可達到12個月以上,。
表頭可以顯示的流量單位眾多，有立方米,，加侖,，升，標準立方米,，標準升等,，可以設定固定壓力、溫度參數對氣體進行補償,，對壓力和溫度參數變化不大的場合,，可使用該儀表進行固定補償積算。
如用戶需用特殊形式的流量計,，可協商訂貨,，需防爆型傳感器時，在訂貨中加以說明,。


產品特點
1,、壓力損失小，葉輪具有防腐功能,；
2,、采用*的超低功耗單片微機技術，整機功能強,、功耗低,、性能*；
3,、具有非線性精度補償功能的智能流量顯示器,。修正公式精度優于±0.02%；
4,、儀表系數可由按鍵在線設置,，并可顯示在LCD屏上，LCD屏直觀清晰,，可靠性強,；
5、采用EEPROM對累積流量,、儀表系數掉電保護,，保護時間大于10年,；
6、采用高性能MCU中央處理器,，完成數據采集處理顯示輸出,、累積流量瞬時流量同屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸,；
7,、采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體,，大大提高了軸承壽命,，并可在有少量泥沙與污物的介質中工作；
8,、采用1Cr18Ni9Ti全不銹鋼結構,，（渦輪采用2Cr13）防腐性能好；
9,、容易維修,，有自整流的結構，小型輕巧,，結構簡單,，可在短時間內將其組合拆開，內部清洗簡單,；
10,、有較強抗磁干擾和振動能力、性能可靠,、壽命長,；
11、下限流速低,測量范圍寬,；
12,、現場顯示型液晶屏顯示清晰直觀，功耗低,，3V鋰電池供電可連續運行5年以上,；
13、耐腐蝕,，適用于酸堿溶液,；

基本參數與技術性能
1、儀表口徑及連接方式：4,、6、10,、15,、20,、25、32,、40采用螺紋連接,，（15、20,、25,、32、40）50,、65,、80、100,、125,、150、200采用法蘭連接
2,、精度等級：±1%R,、±0.5%R
3、量程比：1:10,；1:15,；1:20
4、儀表材質：304不銹鋼,、316（L）不銹鋼等
5,、被測介質溫度（℃）：-20～＋120℃
6、環境條件：溫度－10～+55℃,，相對濕度5%～90%,，大氣壓力86～106Kpa
7、輸出信號：脈沖頻率信號,，低電平≤0.8V 高電平≥8V,，4-20MA電流信號
8、供電電源：+12VDC ,、+24VDC,、內部鋰電池供電（可選）
9、信號傳輸線：STVPV3×0.3（三線制）,，4-20MA（兩線制）
10,、傳輸距離：≤1000m
11、信號線接口：豪斯曼接頭
12,、防爆等級：內部鋰電池供電為防爆型
13,、防護等級：IP65


渦輪流量計流量范圍


儀表分類
現場顯示型
本智能流量計是采用*單片微機技術設計的新型流量計顯示儀表,，與脈沖信號輸出的流量傳感器（如渦輪,、旋渦）配套?？娠@示瞬時流量和累計總量,。累計流量：八位數字，小數點后面3位有效數字,。瞬時流量：六位數字,，可顯示出每升的變化。顯示精度：±1個顯示單位,。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電,。當電壓低于2.7V時出現欠壓指示，隔爆型,。小信號切除功能,。

B、脈沖輸出型
工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）,。信號傳輸距離：小于250米,。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后,，把放大器擰到渦輪流量傳感器上,，用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線,、白線和屏蔽,。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接,，屏蔽接地,。

C、4～20mA輸出型
工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V,、4mA對應渦輪流量傳感器零流量,，20mA對用渦輪流量傳感器最大流量，流量范圍見渦輪流量傳感器銘牌,。信號傳輸距離：小于250米,。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋）,，用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊,。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線,，白線為信號線,。

D、分體遠傳顯示型
工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接

lwgy渦輪流量計型譜

使用時注意事項
1、每一路的使用
1)安裝就位后,，應確保所有的切屑和殘?jiān)亚宄?，系統已經吹洗、試壓,、氣流進入并升壓至流量計入口閥.
2)打開渦輪流量計上游旁通小球閥
3)緩慢打開流量計上游旁通小截止閥,，氣體緩慢充入直到流量計下游電動強制密封球閥前。
注意：壓力劇烈震蕩或過快的高速加壓會損壞渦輪流量計,。為了保護氣體流量計,，加到流量計上的壓力升高不能超過35kPa/s。如現場不能測量壓力變化,，則監視流量計流量不能超限,。
4)關閉旁通小球閥和截止閥。
5)轉動手輪打開入口強制密封閥,。
6)緩慢打開流量計下游電動強制密封球閥（至少持續1分鐘）,，使用電動執行機構上的手動開關，一定要小心,，不要使流量計超速運轉.
7)按1.2-1.6 步驟操作,，整個系統充壓完畢，天然氣開始被計量,。
2,、在線比對氣體流量計（工作路和主路進行比對）
1)確保主路的入口和出口閥門是關閉的。
2)按照“1 每一路的使用"中的步驟1.2,1.3,1.4,給主路充壓,。
3)關閉工作路出口電動強制密封球閥,，緩慢打開比對管路的強制密封球閥，緩慢打開主路出口電動強制密封球閥（同時做三項工作）,。
4)氣體依次通過工作路和主路,。兩臺流量計可以互相比對，來檢查是否有大的偏差。
5)當比對結束后,，關閉比對管路上和主路上的兩個強制密封球閥,，打開工作管路的出口球閥（同時做三項工作）。
6)這時工作路重新投入工作,。
3,、用移動標定車在線標定氣體XY-LWGY渦輪流量計
1)確保兩個標定口之間的電動強制密封球閥處于關閉的狀態。
2)打開標定口法蘭盲板上的小球閥,，確保法蘭盲板內部無壓力,。然后取下法蘭盲板。
3)將移動標定車和標定口連接好,。
4)按照“1 每一路的使用"中的步驟1.2,1.3,1.4,給主路充壓,。
5)關閉工作路出口電動強制密封球閥，緩慢打開比對管路的強制密封球閥,，緩慢打開主路上兩個標定強制密封球閥（同時做這四項工作）,。
6)這時，氣體依次流過橇座內的兩臺氣體渦輪流量計和移動標定車,。 3.7 完成在線標定后,，關閉標定口的兩個球閥，緩慢打開比對管路的強制密封球閥,，緩慢打開工作路出口電動強制密封球閥（同時做這四項工作）,。
7)將法蘭盲板裝回，不要忘了關閉法蘭盲板上的小球閥,。 3.9 這時工作路重新投入工作,。
