dn8渦輪流量計主要由葉輪,、軸和前后導向架(包括固定器)、檢流器,、軸承,、殼體及連接端組成。葉輪亦稱為轉子,,為渦輪流量計的主要部件,。葉輪可以由直葉片或螺旋形葉片組成。通常認為葉輪的輪殼半徑為葉輪半徑的一半,。從軸向看,,葉片正好充滿管道截面。葉片的軸向長度近似為葉片的高度(即從輪殼到葉頂?shù)木嚯x),。
產品特點
1,、無可動部件,長期穩定,,結構簡單便于安裝和維護;
2,、高精度,一般可達±1%R,、±0.5%R,高精度型可達±0.2%R,;
3,、重復性好,短期重復性可達0.05%~0.2%
4,、輸出脈沖頻率信號,,適用總量計量及與計算機連接,無零點漂移,抗干擾能力強,;
5,、可獲得很高的頻率信號(3~4kHz),信號分辨力強,;
6,、范圍度款,中大口徑可達1:20,,小口徑為1:10,;
7、結構緊湊輕巧,,安裝維護方便,,流通能力大;
8,、適用高壓測量,,儀表表體上不必開孔,易制成高壓型儀表,;
9,、可制成插入型,適用于大口徑測量,,壓力損失小,,價格低,可不斷流取出,,安裝維護方便,。
儀表分類

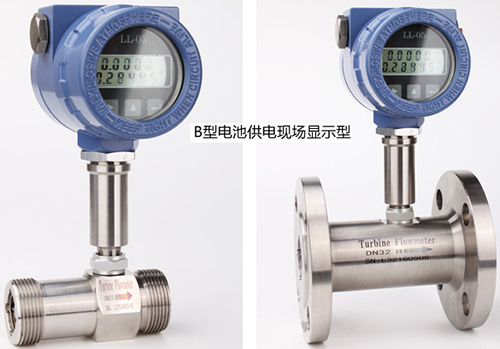

現場顯示型
本智能流量計是采用*單片微機技術設計的新型流量計顯示儀表,與脈沖信號輸出的流量傳感器(如渦輪,、旋渦)配套,。可顯示瞬時流量和累計總量,。累計流量:八位數字,,小數點后面3位有效數字。瞬時流量:六位數字,,可顯示出每升的變化,。顯示精度:±1個顯示單位。信號輸出:脈沖輸出:1~3000Hz外供+12~+24VDC電源 電流輸出:4~20mA外供+24VDC電源(兩線制)內置2節3V鋰電池并聯供電,。當電壓低于2.7V時出現欠壓指示,,隔爆型。小信號切除功能,。

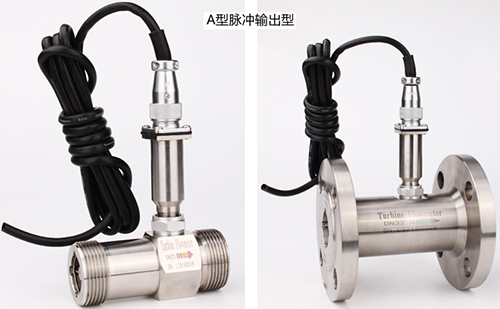

B,、脈沖輸出型
工作電壓:+12VDC或+24VDC兩種(客戶定貨前必須選定一種供電電源),。信號傳輸距離:小于250米。輸出信號:方波信號幅值:+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝:放大器和渦輪流量傳感器連接為M16×1.5螺紋,,渦輪流量傳感器安裝完后,,把放大器擰到渦輪流量傳感器上,用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊,。接線:脈沖輸出型放大器對外引線為三根,,紅線、白線和屏蔽,。紅線接正電源,,白線為脈沖輸出和其它顯示儀或設備連接,屏蔽接地,。

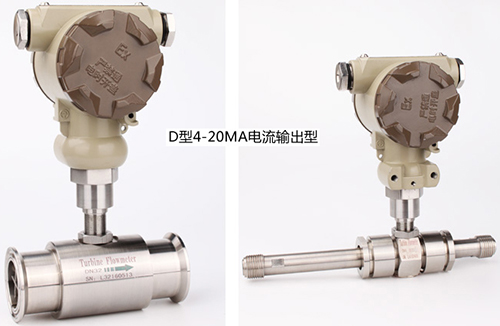

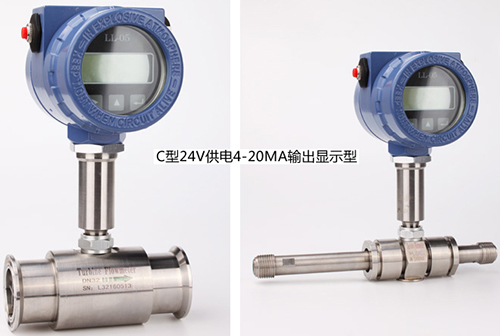

C,、4~20mA輸出型
工作電壓:外供電+24VDC(兩線制)輸出信號:4~20mA或1-5V、4mA對應渦輪流量傳感器零流量,,20mA對用渦輪流量傳感器最大流量,,流量范圍見渦輪流量傳感器銘牌。信號傳輸距離:小于250米,。安裝:渦輪流量傳感器安裝完后,,把放大器擰到渦輪流量傳感器接頭處(m16×1.5螺紋),用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊,。接線:4~20mA輸出型放大器對外引線為紅線和白線,。紅線為電源線,白線為信號線,。
D,、分體遠傳顯示型
工作電壓:外電源供電220VAC信號傳輸距離:小于250米顯示儀瞬時四位:累計總量九位顯示顯示儀尺寸:橫式:160mm×80mm豎式:80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接
渦輪流量計選型
電源 | 直流電源 | 電源 | DC 24V | |||
(可選) | 功耗 | <0.5W | ||||
電池供電 | 電源 | DC 3V/3.6V電池供電 | ||||
(可選) | z低工作電壓 | >2V/>2.1V | ||||
功耗 | 工作電流 | 1170±20uA/300±5uA | ||||
待機電流 | 325±5uA/195±5uA | |||||
電池標稱容量 | 9Ah/12Ah | |||||
電池可持續工作時間 | 約10個月 | |||||
輸入 | 輸入信號頻率范圍 | 0~3000Hz | ||||
輸出 | 工況脈沖輸出 | 脈沖負載能力 | >1100Ω/>4000Ω | |||
(可選) | 高電平幅值 | >22V | ||||
低電平幅值 | <0.8V | |||||
脈沖寬度 | 1/2fin×1000 (ms) | |||||
電流輸出(可選) | 電流負載能力 | ≤900Ω/≤700Ω | ||||
輸出 | 兩/三線制4~20mA電流輸出 | |||||
三線制0~20mA電流輸出 | ||||||
絕緣電阻 | >500MΩ | |||||
通訊(可選) | 通訊接口 | RS485接口 | ||||
通訊協議 | MODBUS-RTU |
dn8渦輪流量計基本參數
1、公稱口徑:管道式:DN4~DN200
2,、插入式:DN100~DN2000
3,、精度等級:管道式:±0.5級,±1.0級
4,、插入式:±1.5級,、±2.5級
5、環境溫度:-20℃~50℃
6,、介質溫度:測量液體:-20℃~120℃
7,、測量氣體:-20℃~80℃
8、大氣壓力:86KPa~106KPa
9,、公稱壓力:1.6 Mpa ,、2.5Mpa 、6.4Mpa ,、25Mpa
10,、防爆等級:ExdIIBT4
11、連接方式:螺紋連接,、法蘭夾裝,、法蘭連接、插入式等

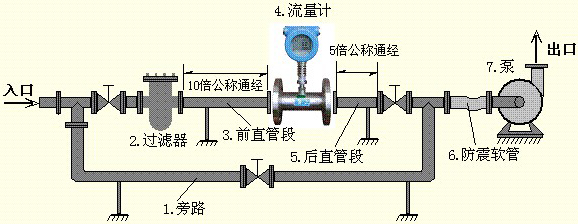

12,、直管段要求:氣體:上游直管段應≥10DN,,下游直管段應≥5DN;液體:上游直管段應≥20DN,,下游直管段應≥5DN,;插入式:上游直管段應≥20DS,下游直管段應≥7DS(DS為管道實測內徑)
13,、顯示方式:(1)遠傳顯示: 脈沖輸出,、電流輸出(配顯示儀表);(2)現場顯示:8位LCD顯示累積流量,,單位(m3)4位LCD顯示瞬時流量,,單位(m3/h)、電池電量,、頻率,、流速;(3)溫度壓力補償型:A,、顯示標準瞬時流量及標準累計流量,,B、顯示當前壓力,、溫度,、電池電壓
14、輸出功能:(1)脈沖輸出,,p-p值由供電電源確定,,(2)4~20mA兩線制電流輸出,(3)單位體積脈沖輸出及傳感器原始脈沖輸出,,(4)帶有RS485通迅接口
15,、供電電源:(1)DC5~24V,(2)標準型3V鋰電池安裝于儀表內部可連續使用八年以上,,(3)溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
16,、傳輸距離:傳感器至顯示儀距離可達500m
