產品概述
dn150液體渦輪流量計是采用*的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示,，具有機構緊湊,、讀數直觀清晰、可靠性高,、不受外界電源干擾,、抗雷擊、成本低等明顯優點,。儀表具備儀表系數三點修正,，智能補償儀表系數非線性，并可進行現場修正,。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字,，帶清零功能)。所有有效數據掉電后保持10年不丟,。該類渦輪流量計均為防爆產品,，防爆等級為：ExdIIBT6。
基本型液體渦輪流量計按照供電方式,、是否具備遠傳信號輸出可分為LWGY-B型和LWGY-C型,。
LWGY-B型：供電電源采用3.2V10AH鋰電池(可連續運行4年以上)； 無信號輸出功能,。
LWGY-C型：供電電源采用24VDC外供電,，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要,，可增加RS485或HART通訊,。

dn150液體渦輪流量計產品特點
1.壓力損失小，葉輪具有防腐功能,。
2.具有較高的抗電磁干擾和抗震動能力,，性能可靠工作壽命長。
3.渦輪流量計采用*的超低功耗單片微機技術,，整機功能強,，功耗低，性能*,。具有非線性精度補償功能的智能流量 顯示器。修正公式精度優于±0.02%,。
4.儀表系數可由按鍵在線設置,，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高,。
5.采用EEPROM對累積流量,、儀表系數進行掉電保護。保護時間大于10年,。
6,、結構緊湊輕巧，安裝維護方便,，流通能力大,；
7、適用高壓測量,，儀表表體上不必開孔,，易制成高壓型儀表；
8,、傳感器類型多,，可根據用戶特殊需要設計為各類z用型傳感器，例如低溫型,、雙向型,、井下型、混砂用型等
9,、可制成插入型,，適用于大口徑測量，壓力損失小,，價格低,，可不斷流取出，安裝,。

基本參數

選型
渦輪流量計正確選型才能保證渦輪流量計更好的使用,。選用什么種類的渦輪流量計應根據被測流體介質的物理性質和化學性質來決定?使渦輪流量計的通徑,、流量范圍、襯里材料,、電極材料和輸出電流等都能適應被測流體的性質和流量測量的要求.
1,、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算,。比如用于貿易結算,、產品交接和能源計量的場合，應該選擇精度等級高些,，如1.0級,、0.5級，或者更高等級; 用于過程控制的場合,，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量,，無需做準確控制和計量的場合，可以選擇精度等級稍低的,，如1.5級,、2.5級，甚至 4.0級,，這時可以選用價格低廉的插入式渦輪流量計,。
2、可測量的介質
測量介質流速,、儀表量程與口徑測量一般的介質時,，渦輪流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用，范圍比較寬,。選擇儀表規格（口徑）不一定與工藝管道相同,，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低,，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時,，需要縮小儀表口徑,，從而提高管內流速,，得到滿意測量結果,。


安裝
1,、傳感器可水平、垂直安裝,，垂直安裝時流體方向必須向上,。液體應充滿管道，不得有氣泡,。安裝時,，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段,，下游端應不少于5倍公稱通徑的直管段,，其內壁應光滑清潔，無凹痕,、積垢和起皮等缺陷,。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔,。
2,、傳感器應遠離外界電場、磁場,，必要時應采取有效的屏蔽措施,，以避免外來干擾。
3,、為了檢修時不致影響液體的正常輸送,，建議在傳感器的安裝處，安裝旁通管道,。
4,、傳感器露天安裝時，請做好放大器及插頭的防水處理,。傳感器與顯示儀表的接線,。
5,、當流體中含有雜質時，應加裝過濾器,，過濾器網目根據流量雜質情況而定,，一般為20～60目。當流體中混有游離氣體時,，應加裝消氣器,。整個管道系統都應良好密封。

儀表分類
1,、按儀表功能分類,，LWGY系列渦輪流量計可分為2大類，即：
渦輪流量傳感器/變送器
智能一體化渦輪流量計
2,、功能說明
渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能,，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）,；儀表價格低廉,，集成度高，體積小巧,，特別適用于 與二次顯示儀,、PLC 、DCS 等計算機控制系統配合使用,。
按照不同的輸出信號,，該類產品可分為LWGY-□N型和LWGY-□A型
LWGY-□N型傳感器：12～24VDC供電，三線制脈沖輸出,，高電平≥8V,，低電平≤0.8V；信號傳輸距離≤1000米,；
LWGY-□A型變送器：24VDC供電,，二線制4-20mA輸出，信號傳輸距離≤1000,。

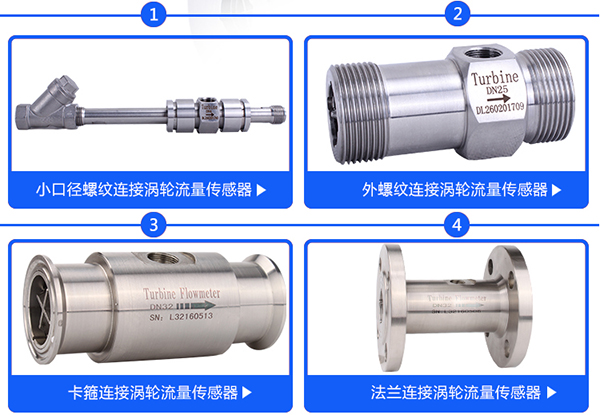

該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種,，外形如圖

智能一體化渦輪流量計
采用*的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示,，具有機構緊湊,、讀數直觀清晰、可靠性高,、不受外界電源干擾,、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正,，智能補償儀表系數非線性,，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4 位有效數字）及累積流量（8 位有效數字,，帶清零功能）,。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品,，防爆等級為：ExdIIBT6,。
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-□B型和LWGY-□C型,。
LWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行 4 年以上）；無信號輸出功能,。
LWGY-□C型：供電電源采用24VDC外供電,，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要,，可增加RS485或HART通訊,。

工作原理
在管道中心安放一個渦輪，兩端由軸承支撐,。當流體通過管道時,，沖擊渦輪流量計葉片，對渦輪流量計產生驅動力矩,，使渦輪流量計克服摩擦力矩和流體阻力矩而產生旋轉,。在一定的流量范圍內，對一定的流體介質粘度,，渦輪流量計的旋轉角速度與流體流速成正比,。由此，流體流速可通過渦輪流量計的旋轉角速度得到,，從而可以計算得到通過管道的流體流量,。
渦輪流量計的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪流量計葉片切割由殼體內永jiu磁鋼產生的磁力線時,，就會引起傳感線圈中的磁通變化,。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大,、整形,，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路,，將脈沖信號轉換成模擬電流量,，進而指示瞬時流量值。
