耐高溫插入式渦街流量計主要用于各種行業工業管道中大口徑氣體,、液體、蒸汽介質流體的流量測量,，特點是壓力損失小,，量程范圍大，精度高,，在測量工況體積流量時幾乎不受流體密度,、壓力、溫度,、粘度等參數的影響,。無可動機械零件，因此可靠性高,，維護量小,。儀表參數能長期穩定，采用壓電應力式傳感器,，可靠性高,，可在-20℃＆＃12316；＋250℃的工作溫度范圍內工作,。有模擬標準信號,，也有數字脈沖信號輸出,，容易與計算機等數字系統配套使用，是一種比較*,、理想的流量儀表,。。
防爆型,，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,，防爆標志為ExdIIBT6.
耐高溫插入式渦街流量計特點
1、可測量蒸汽,，氣體,，液體的體積流量和質量流量；
2,、無機械運動部件,，測量精度高，結構緊湊維護方便,；
3,、壓力損失小，量程范圍寬,；范圍度達1：25,；
4、采用消擾電路和抗振傳感頭,；
5,、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能,；
6,、可測介質溫度達＋250℃。
7,、可實現不斷流拆裝傳感器,，可實現放大器與傳感器分離（分離距離15m）；

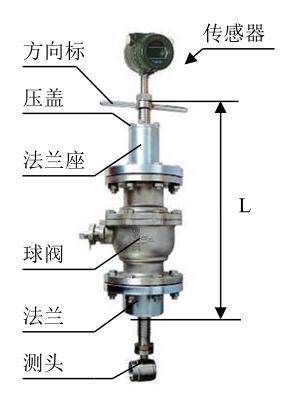

外形尺寸圖
安裝定位尺寸:
| 口徑 | DN250 | DN300 | DN400 | DN500 | DN600 | DN800-2000 |
| L | 60.5 | 58 | 65.5 | 60.5 | 55.5 | 45.5 |
技術參數:
| 公稱通經（mm） | 200～1500 |
儀表材質 | 1Cr18Ni9Ti |
公稱壓力（Mpa） | PN1.6Mpa,；PN2.5Mpa |
被測介質溫度（℃） | －40～+250℃ |
環境條件 | 溫度－10～+55℃,，相對濕度5％～90％，大氣壓力86～106Kpa |
精度等級 | 示值的±2.5% |
量程比 | 1:10,；1:15 |
阻力損失系數 | Cd<2.6 |
輸出信號 | 傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V |
供電電源 | 傳感器：,、+24VDC |
信號傳輸線 | KVVP3×0.3（三線制），2×0.3（二線制） |
傳輸距離 | ≤500m |
信號線接口 | 內螺紋M20×1.5 |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
允許振動加速度 | 1.0g |
型號及功能選擇
| 插入式渦街流量計 | |||||
代號 | 口徑 | 流量范圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3） | ||||
液體 | 氣體 | |||||
200 | 200mm | 75~750 | 500~5000 | |||
250 | 250mm | 110~1100 | 800~8000 | |||
300 | 300mm | 160~1500 | 1560~ | |||
400 | 400mm | 180~3000 | 2750~ | |||
500 | 500mm | 300~4500 | 4300~ | |||
600 | 600mm | 450~6500 | 6100~ | |||
800 | 800mm | 750~ | 11000~ | |||
1000 | 1000mm | 1200~ | 17000~ | |||
>1000 |
| 協議 | 協議 | |||
| 代號 | 功能1 | ||||
N | 無溫壓補償 | |||||
Y | 有溫壓補償 | |||||
| 代號 | 輸出型號 | ||||
F1 | 4-20mA輸出（二線制） | |||||
F2 | 脈沖 | |||||
F3 | RS485通訊接口 | |||||
F4 | HART協議 | |||||
| 代號 | 被測介質 | ||||
J1 | 液體 | |||||
J2 | 氣體 | |||||
J3 | 蒸汽 | |||||
| 代號 | 功能2 | ||||
E | 2.5級 | |||||
T1 | 常溫 | |||||
T2 | 高溫 | |||||
T3 | 蒸汽 | |||||
P1 | 1.6MPa | |||||
P2 | 2.5MPa | |||||
P3 | 4.0MPa | |||||
D1 | 內部3.6V供電 | |||||
D2 | DC24V供電 | |||||
B1 | 不銹鋼 | |||||
B2 | 碳鋼 | |||||
A | 帶球閥 | |||||
安裝步驟：
1．在管道上用氣焊開一個略小于φ100mm 的圓孔,，并把圓孔周圍毛刺清除干凈,，以保證測頭旋轉流利。
2．在管道圓孔處焊上廠家提供的法蘭,，要求法蘭軸線與管道軸線垂直,。
3．將球閥及傳感器安裝在焊接好的發蘭上,。
4．調節絲杠，使插入深度符合要求（ 保證測頭中心軸線和管道中心軸線重合）,，流體流向必須與方向標上的指示箭頭保持一致,。
5．均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
6．檢查各環節是否完成好,，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟 5,、6。
