易福門IFM增量式編碼器

經由IO-Link 的友好通信和參數化
經由磁力感應原理獲得高耐沖擊和振動能力
分辨率可自由編程,，從1 ...10,000

所有編碼器
精巧型堅固的外殼
按照經過驗證的工業標準進行設計
應用于軸向和徑向使用的電纜接口
帶有集成現場總線接口的版本
應用于直接在致動器上安裝的空心軸編碼器

易福門IFM增量式編碼器產品特征

分辨率 1...10000; (可設定參數; 出廠設定: 1024) 分辨率
通信接口 IO-Link
軸設計 實心軸
軸直徑[mm] 10
應用
功能原理 增量式
檢測系統 磁性
應用 編碼器; 速度監控器; 計數器

電氣數據
工作電壓[V] 4.75...30 DC
電流損耗[mA] < 350
防護等級 III
反相保護 是
旋轉電氣大值[U/min] 12000
輸出
電氣設計 HTL/TTL
開關頻率[kHz] 1000
出廠設定

輸出功能: HTL (50 mA)

短路保護 是
相位偏差A(yù)和B [°] 90
IFM增量式編碼器測量/設定范圍
分辨率 1...10000; (可設定參數; 出廠設定: 1024) 分辨率
速度監控器
開關點, SP [U/min] -9994...9999
開關點, SP [Hz] -166.6...166.7
復原點, rP [U/min] -9999...9994
復原點, rP [Hz] -166.7...166.6
計數器
預設點 1...9999
精度/偏差
精度[°] 0.1
軟體/編程
參數設定 編碼器; 分辨率; 轉向; HTL; TTL; 速度監控器; 分辨率
介面
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SIO模式 是
處理周期小值[ms] 2.3
工作條件
環境溫度[°C] -40...85
存儲溫度[°C] -40...85
允許大的相對空氣濕度[%] 95; (不允許冷凝)
外殼防護等級 IP 65; (在外殼: IP 67; 在軸: IP 64)
認證/測試
抗沖擊

100 g

抗震

20 g

MTTF [年] 218
機械技術數據
重量[g] 429
尺寸[mm] Ø 58 / L = 80.2
材質 法蘭: 鋁; 外殼: 不銹鋼(1.4521/444); 顯示視窗: PEI
機械大值[U/min] 12000
啟動扭矩大值[Nm] 1
溫度扭矩參考[°C] 20
軸設計 實心軸
軸直徑[mm] 10
軸材質

不銹鋼

軸向軸負載大值(軸末端) [N] 40
徑向軸負載大值(軸末端) [N] 60
固定法蘭 夾緊法蘭
顯示器/操作件
顯示

10段顯示螢?zāi)? 紅色/綠色4位數字可設定參數
2 x LED, 黃色
5 x LED, 綠色

電氣連接
IO-Link 連接器: 1 x M12, 徑向的, 也可以使用軸向的; 成型體: 不銹鋼(1.4401/316); 電纜長度大值: 100 m; (IO-Link: max. 20 m)

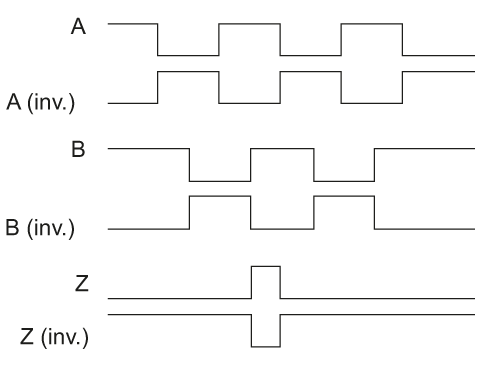

脈沖圖

順時針旋轉方向（看著軸）
