關于散熱的問題 如果要正確的使用變頻器, 必須認真地考慮散熱的問題,。變頻器的故障率隨溫度升高而成指數的上升,。使用壽命隨溫度升高而成指數的下降。環境溫度升高10度,,變頻器使用壽命減半,。因此,我們要重視散熱問題??!在變頻器工作時,流過變頻器的電流是很大的, 變頻器產生的熱量也是非常大的,,不能忽視其發熱所產生的影響,。 通常,變頻器安裝在控制柜中,。我們要了解一臺變頻器的發熱量大概是多少,,可以用以下公式估算: 發熱量的近似值= 變頻器容量(KW)×55 [W]在這里, 如果變頻器容量是以恒轉矩負載為準的(過流能力150% * 60s) 如果變頻器帶有直流電抗器或交流電抗器, 并且也在柜子里面, 這時發熱量會更大一些。 電抗器安裝在變頻器側面或測上方比較好,。這時可以用估算: 變頻器容量(KW)×60 [W]因?yàn)楦髯冾l器廠家的硬件都差不多, 所以上式可以針對各品牌的產品. 注意: 如果有制動電阻的話,,因?yàn)橹苿?dòng)電阻的散熱量很大, 因此**安裝位置**和變頻器隔離開,, 如裝在柜子上面或旁邊等,。那么, 怎樣采能降低控制柜內的發熱量呢? 當變頻器安裝在控制機柜中時,要考慮變頻器發熱值的問題,。根據機柜內產生熱量值的增加,,要適當?shù)卦黾訖C(jī)柜的尺寸。因此,,要使控制機柜的尺寸盡量減小,,就必須要使機柜中產生的熱量值盡可能地減少。如果在變頻器安裝時,,把變頻器的散熱器部分放到控制機柜的外面,,將會使變頻器有70%的發熱量釋放到控制機柜的外面,。由于大容量變頻器有很大的發熱量,所以對大容量變頻器更加有效,。還可以用隔離板把本體和散熱器隔開, 使散熱器的散熱不影響到變頻器本體,。這樣效果也很好。變頻器散熱設計中都是以垂直安裝為基礎的,,橫著放散熱會變差的! 關于冷卻風扇一般功率稍微大一點的變頻器,, 都帶有冷卻風扇。同時,,也建議在控制柜上出風口安裝冷卻風扇,。進風口要加濾網以防止灰塵進入控制柜。 注意控制柜和變頻器上的風扇都是要的,,不能誰替代誰,。
另外,散熱問題還要注意以下兩個問題:
(1)在海拔高于1000m的地方,,因?yàn)榭諝饷芏冉档?,因此?yīng)加大柜子的冷卻風量以改善冷卻效果。理論上變頻器也應考慮降容,,1000m每-5%,。但由于實際上因?yàn)樵O(shè)計上變頻器的負載能力和散熱能力一般比實際使用的要大, 所以也要看具體應用,。 比方說在1500m的地方,,但是周期性負載,如電梯,,就不必要降容,。
(2)開關頻率:變頻器的發熱主要來自于IGBT,IGBT的發熱有集中在開和關的瞬間,。 因此開關頻率高時自然變頻器的發熱量就變大了,。有的廠家宣稱降低開關頻率可以擴容, 就是這個道理,。
西門子變頻器故障分析及處理方法:
一般來說,,當遇到西門子變頻器故障時,再上電之前首先要用萬用表檢查一下整流橋和IGBT模塊有沒有燒,,線路板上有沒有明顯燒損的痕跡,。
具體方法是:用萬用表(**是用模擬表)的電阻1K檔,黑表棒接變頻器的直流端(-)極,,用紅表棒分別測量變頻器的三相輸入端和三相輸出端的電阻,,其阻值應該在5K-10K之間,三相阻值要一樣,輸出端的阻值比輸入端略小一些,,并且沒有充放電現象,。然后,反過來將紅表棒接變頻器的直流端(+)極,,黑表棒分別測量變頻器三相輸入端和三相輸出端的電阻,,其阻值應該在5K-10K之間,三相阻值要一樣,,輸出端的阻值比輸入端略小一些,,并且沒有充放電現象。否則,,說明模塊損壞,。這時候不能盲目上電,特別是整流橋損壞或線路板上有明顯的燒損痕跡的情況下尤其禁止上電,,以免造成更大的損失,。如果以上測量西門子變頻器故障結果表明模塊基本沒問題,可以上電觀察,。
1,、上電后面板顯示[F231]或[F002](MM3變頻器),這種故障一般有兩種可能,。常見的是由于電源驅動板有問題,也有少部分是因?yàn)橹骺匕逶斐傻?,可以先換一塊主控板試一試,,否則問題肯定在電源驅動板部分了。
2,、上電后面板無顯示(MM4變頻器),,面板下的指示燈[綠燈不亮,黃燈快閃],,這種現象說明整流和開關電源工作基本正常,,問題出在開關電源的某一路不正常(整流二極管擊穿或開路,可以用萬用表測量開關電源的幾路整流二極管,,很容易發現問題,。換一個相應的整流二極管問題就解決了。這種問題一般是二極管的耐壓偏低,,電源脈動沖擊造成的,。
3、有時顯示[F0022,F0001,A0501]不定(MM4),,敲擊機殼或動一動面板和主板時而能正常,,一般屬于接插件的問題,檢查一下各部位接插件。也發現有個別機器是因?yàn)榫€路板上的阻容元件質量問題或焊接不良所致,。
4,、上電后顯示[-----](MM4),一般是主控板問題,。多數情況下?lián)Q一塊主控板問題就解決了,,一般是因?yàn)橥鈬刂凭€路有強電干擾造成主控板某些元件(如帖片電容、電阻等)損壞所至,,或與主控板散熱不好也有一定的關系,。但也有個別問題出在電源板上。
5,、上電后顯示正常,,一運行即顯示過流。[F0001](MM4)[F002](MM3)即使空載也一樣,,一般這種現象說明IGBT模塊損壞或驅動板有問題,,需更換IGBT模塊并仔細檢查驅動部分后才能再次上電,不然可能因?yàn)轵?qū)動板的問題造成IGBT模塊再次損壞,!這種問題的出現,,一般是因?yàn)樽冾l器多次過載或電源電壓波動較大(特別是偏低)使得變頻器脈動電流過大主控板CPU來不及反映并采取保護措施所造成的。
西門子變頻器6SE6440-2UE33-7EA1

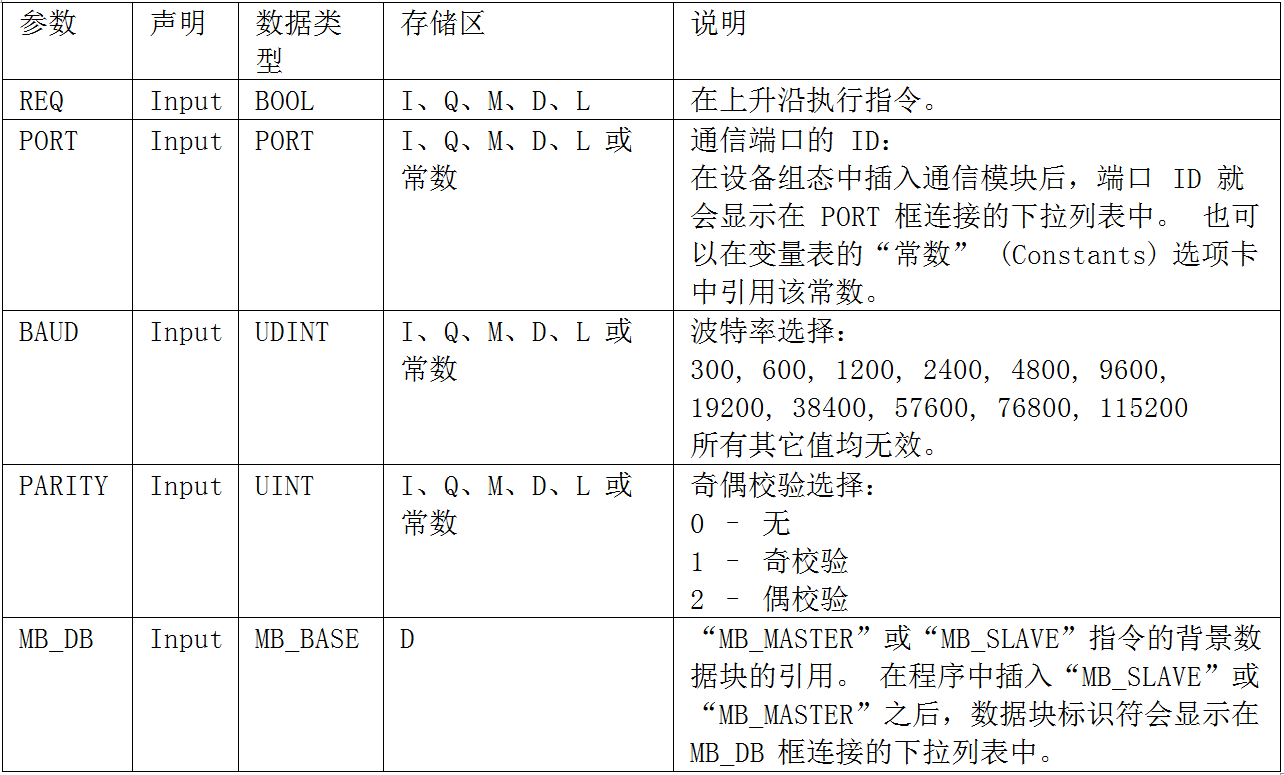

下表列出了指令"MB_COMM_LOAD"的主要參數:

"MB_MASTER"指令允許程序作為 Modbus 主站使用點對點模塊 (CM) 或通信板 (CB) 上的端口進行通信,。傳送啟動后,,EN 參數 (LAD/FBD) 必須保持設置為值"1",直到指令將 DONE 或 ERROR 輸出參數設置為"1"為止,。

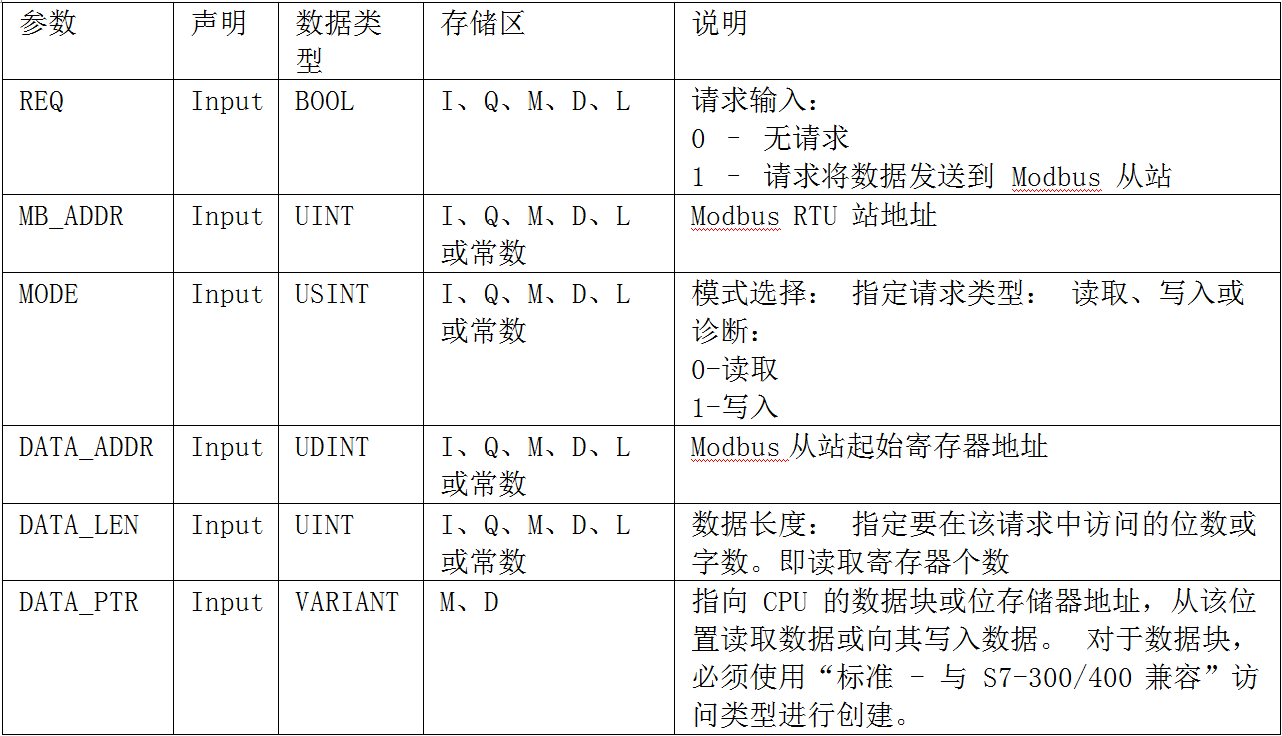

指令"MB_MASTER"的主要參數:

注意:在使用 V3.0 版本的 Modbus_Comm_Load 時,,需手動將背景數據塊的靜態參 數 MODE 修改為 4(0 = 全雙工 (RS232), 1 = 全雙工 (RS422) 四線模式, 4 = 半雙工 (RS485) 兩線模式)。
5. PLC 編程

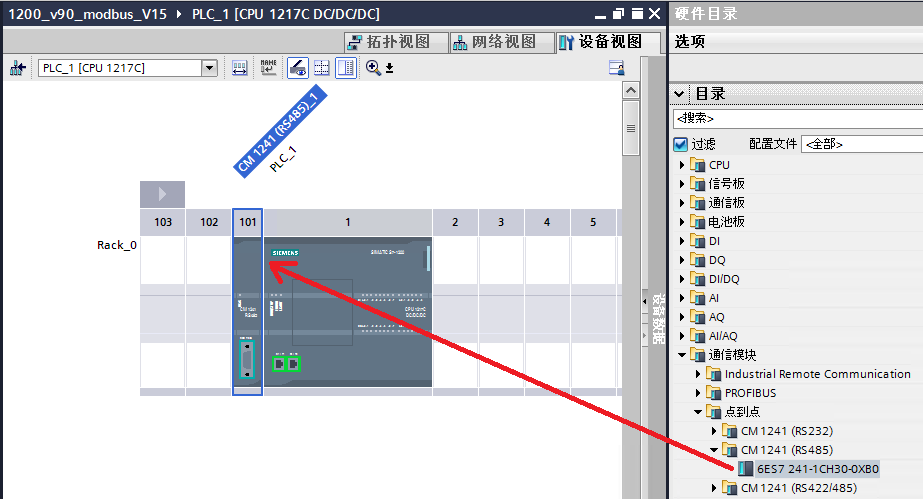

(1) 在設備視圖中將實際使用的通信模塊拖入到畫面中

(2) 配置通信模塊參數

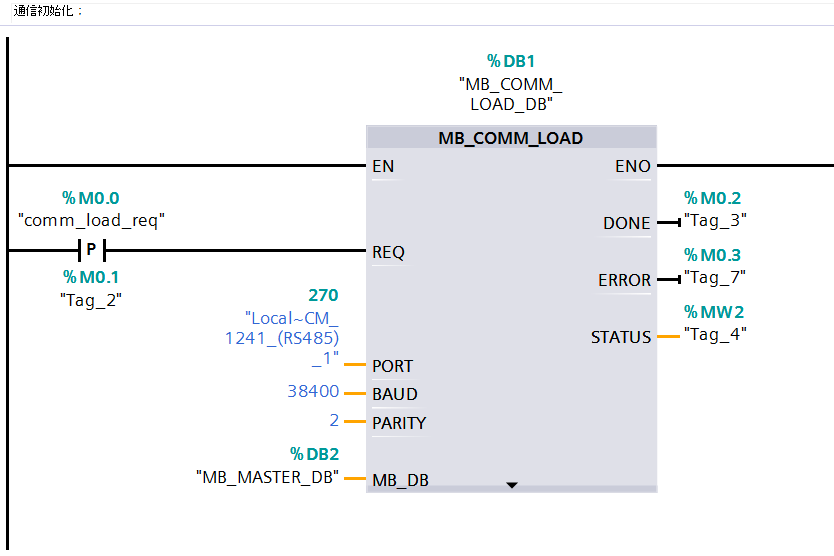

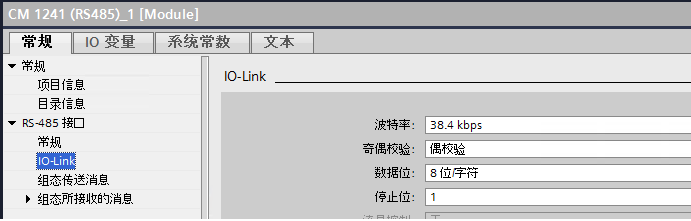

(3) 初始化Modbus通信接口,,確保與V90設置的相一致,,設置校驗方式為偶校驗,波特率為38400

(4) 通過寄存器40100寫入控制字,,必須置寄存器的第10位置1以允許PLC控制驅動器,。使能驅動器,先將16進制40E寫入寄存器,,然后再寫入40F,。

(5) 如需對增量編碼器電機執行回零操作,在驅動使能狀態時,,通過寫控制字40100第13位來實現,。

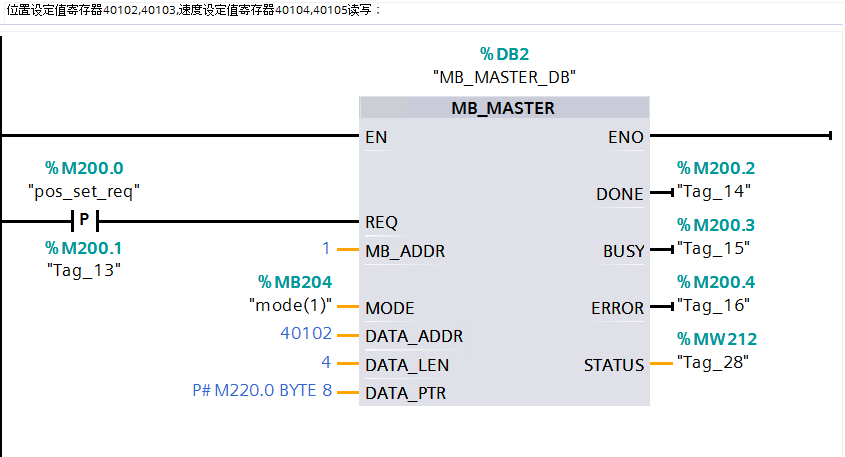

(6) 通過MB_MASTER功能塊,將位置設定值和速度設定值以及加速度減速度倍率寫入寄存40102,、40103,、40932,、40933、40934和40935中


6. MDI相對定位的40100控制寄存器操作
(1) 在IPos 控制模式中,,控制字的位6=0選擇相對定位模式(40F)
(2) 控制字的位5=0,,設置使用上升沿來接收MDI 設定值(40F)
(3) 將寄存器寫入需要的值 (如40934及40935寫入十進制的10000(100%),40104/40105寫入MDI速度值,40102/40103寫入MDI的位置值) 后,,通過PLC發送控制字的位4上升沿來接收設定值,,驅動進行MDI運行(41F)。
6. MDI絕對定位的40100控制寄存器操作
(1) 在IPos 控制模式中,,控制字的位6=1來選擇絕對定位模式(44F)
(2) MDI設定值的生效有兩種:
MDI設定值立即生效: 控制字的位5=1,,設置接收的MDI設定值立即生效(46F);
上升沿來接收MDI設定值:控制字的位5=0,,設置使用上升沿來接收MDI 設定值(44F)
(3) 將寄存器寫入需要的值 (如40934及40935寫入十進制的10000(100%),40104/40105寫入MDI速度值,,40102/40103寫入MDI的位置值)后,如果是MDI設定值立即生效,,則驅動進行MDI運行,。如果是通過上升沿接收MDI設定值,則通過PLC發送控制字的位4的上升沿來接收設定值(45F),,驅動進行MDI運行,。
