西門子6AV6647-0AC11-3AX0

性能參數：SIMATIC HMI KTP600 Basic Color DP,， 精簡面板， 按鍵式/觸摸式操作,， 6” TFT 顯示屏,， 256 色,， MPI/PROFIBUS-DP 接口,， 可項目組態，從 WinCC flexible 2008 SP2 Compact/ WinCC 基礎 11版/ STEP 7 基礎 11版

使用說明：第一代精簡面板
3 英寸至 15 英寸理想的入門級系列,，用于操作員控制和監控緊湊型機器和系統
由于使用像素圖形顯示屏,，可以清晰顯示過程
使用觸摸屏和觸覺功能鍵實現直觀的操作
配備所有必要的基本功能，如警報記錄,、配方管理,、繪圖、矢量圖形和語言切換
通過集成的以太網接口或帶有 RS485/422 的單獨型號,，可以簡單連接到控制器
具有用于 SIMATIC S7-1200 和 S7-1500 PLC 的集成診斷查看器和 IP 設置,，調試更快速

優勢
全集成自動化 (TIA) 的組成部分：
提高生產率，最大限度降低工程組態開銷,，降低生命周期成本
由于采用垂直配置（4" 和 6" 設備）,，即使在安裝空間受*也可使用
縮短組態和調試時間
具有免維護的設計，背光顯示屏的使用壽命長,，維修方便
由于具有輸入/輸出字段,、矢量圖形、趨勢曲線,、條形圖,、文本和位圖等，可簡單、方便地顯示過程值
含有現成圖形對象的圖形庫
可在全球范圍使用
可組態 32 種語言（包括亞洲和西里爾字符集）
可在多達 5 種語言間在線切換
取決于語言的文本和圖形

應用
在生產,、過程和樓宇自動化中,，使用 SIMATIC HMI 基本面板可實現對小型機器和設備的本地控制和監視。它們可在所有類型的行業與應用中使用,。

設計
SIMATIC HMI 精簡型面板在安裝方面與面板和多功能面板產品系列的現有觸控型設備兼容,。

KP300 精簡型單色 PN
3.6" FSTN 像素級，單色
1 個以太網接口（TCP/IP,、PROFINET）
觸控設備,，配備 10 個功能鍵和 10 個系統鍵。
文本顯示屏（TD 100C,、TD 200/TD 200C,、TD 400C）以及 OP 73、OP 73micro 的創新后繼產品,。
KTP400 精簡型單色 PN
3.8" STN 單色
1 個以太網接口（TCP/IP,、PROFINET）
觸摸屏和 4 個觸覺功能鍵
KTP400 精簡型彩色 PN
4.3" 寬屏 TFT 顯示屏
1 個以太網接口（TCP/IP、PROFINET）
觸摸屏和 4 個觸覺功能鍵
KP400 精簡型彩色 PN
4.3" 寬屏 TFT 顯示屏
1 個以太網接口（TCP/IP,、PROFINET）
帶 8 個功能鍵和 26 個系統鍵的薄膜鍵盤
OP 77A 的后繼產品
KTP600 精簡型單色 PN
5.7" STN,，單色
1 個以太網接口（TCP/IP、PROFINET）
觸摸屏和 6 個觸覺功能鍵
TP 177micro/TP 177A 的創新后續產品
KTP600 精簡型彩色 PN 或 DP
5.7" TFT,，256 色
1 個以太網接口 (TCP/IP, PROFINET) 或 1 個 RS 485/422 接口（MPI,、PROFIBUS DP；單獨型號）
觸摸屏和 6 個觸覺功能鍵
TP 177micro/TP 177A 的創新后續產品
KTP1000 精簡型彩色 PN 或 DP
10.4" TFT,，256 色
以太網接口 (TCP/IP, PROFINET) 或 1 個 RS 485/422 接口（MPI,、PROFIBUS DP；單獨型號）
觸摸屏和 8 個觸覺功能鍵
TP1500 精簡型彩色 PN
15.0" TFT,，256 色
1 個以太網接口（TCP/IP,、PROFINET）
觸摸屏

功能
輸入/輸出字段，
用于顯示和修改過程參數
按鈕
用于直接觸發功能和動作,。按鈕上最多可同時配置 16 種功能,。
圖形
可以用作圖標以代替功能鍵或按鈕的文本標簽。它們還可以用作全屏背景圖像,。
該組態工具包含帶有大量圖形和各種對象的庫,。所有帶有 OLE 接口的編輯器都可用作圖形編輯器（如 Paint Shop，Designer 或者 CorelDraw）
矢量圖形
可以在組態工具中直接創建簡單幾何形狀（直線,，圓和矩形）
固定文本
用于以任何字號來標記功能鍵,、過程圖像和過程值
曲線功能和直方圖
用于圖形化顯示動態值
語言切換：
5 種在線語言、32 種組態語言,，包括亞洲語言和西里爾字符組
取決于語言的文本和圖形
可按照各領域的要求進行用戶管理（信息安全）
通過用戶名和密碼進行身份驗證
特定用戶組的權限
消息系統
獨立消息
模擬消息
具有可自由定義的消息級別（如狀態/故障消息）,，用于定義確認響應和顯示消息事件
消息歷史
配方管理
幫助文本
用于過程畫面,、消息和變量
算術函數
限值監控
用于輸入和輸出的可靠過程控制
指示燈
用于指示機器和設備狀態
調度程序用于在發生全局事件時執行全局功能
模板概念用于創建畫面模板（在模板中組態的畫面元素將出現在每個畫面中）
可以通過如下方法簡單進行維護和組態：
用 ProSave 在 PC 上備份和恢復組態、操作系統和固件
通過 MPI/PROFIBUS DP 或 PROFINET 下載組態
自動傳輸識別
進行具體的對比度或亮度設置（6" 彩色除外）和校準
清潔屏幕
無須電池
組態
使用工程組態軟件 SIMATIC WinCC Basic/Comfort/Professional 或 SIMATIC STEP 7 Basic（帶集成的 WinCC Basic）進行組態,。

KTP400 精簡型單色 PN 以及所有 6" 至 15" 設備也可使用 SIMATIC WinCC flexible Compact,、Standard 或 Advanced 組態軟件來組態

西門子標準防爆電機

利用西門子的防爆電機，您獲得的不僅僅是基本的安全功能：我們堅固的 EEx 電機工作極其可靠,，即使在的條件下也是如此——獲得了不計其數的證明,。此外，我們的 EEx 電機型號完備,，能夠以的安全性和非常高的工作效率滿足各種應用要求,。

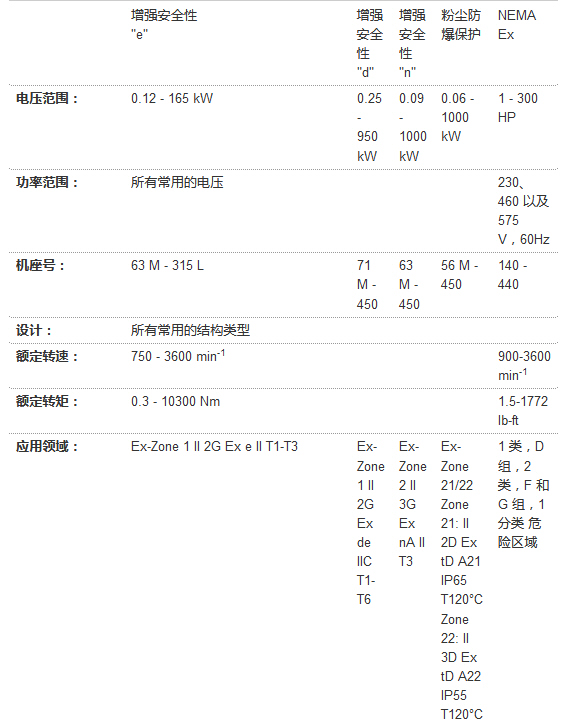

技術數據一覽

 Simotics XP 1MB1/5系列低壓隔爆系列電機是鑄鐵機殼全封閉自扇冷卻式隔爆三相異步電動機，功率范圍0.55-400kW,，中心高80-355毫米,，滿足多種安裝方式，防護等級涵蓋IP55,、IP56,、IP65三種選擇。該系列低壓隔爆電機滿足GB18613-2012能效等級2級要求,，同時滿足IEC 60034-30標準中IE3效率等級,。該低壓隔爆系列電機具有非常充足的模塊化設計選擇，其接線盒可以頂部,、左側,、右側出線，且進線方式有滿足中國用戶習慣的漏斗進線,，可滿足更多客戶各種各樣的應用需求,，廣泛應用于化學工業,、煉油廠,、鉆井平臺、加油站,、飼料制造和污水處理廠等易燃易爆場所,。另外，Simotics XP 1MB低壓隔爆系列電機還有數種繞組保護,、符合其他地區和國家的多種電壓與頻率等百余種選件可供選擇,，可滿足更多客戶各種個樣的應用需求。

 答案是明確的,，只有在I/O控制站這一層進一步分散化,，采用現場總線網技術，形成以現場總線網基礎的,、以智能I/O模塊構成的分布式控制站,。也就是說,，將過去DCS中集中式的I/O控制站變成分布式的控制站，在傳統DCS網絡的下一層再引入一層現場網絡,，形成設備級網絡,、控制級網絡和管理級網絡這樣三層網絡結構，以此來滿足不斷提高的應用需求,。
DCS在形成了三層網絡結構以后,，基本控制單元深入到了設備控制這一級，向上,，DCS的功能延伸到管理控制級,，逐步形成了一個較完整的控制、管理一體化的體系結構,。

　　可用作負載電源,。不同的設備類型。CPU221~226各有2種類型CPU,，具有不同的電源電壓和控制電壓,。本機數字量輸入/輸出點。本機模擬量輸入/輸出點,。CPU224XP具有2個輸入點,，1個輸出點。中斷輸入,。
　　允許以極快的速度對過程信號的上升沿作出響應,。高速計數器。CPU221/2224個高速計數器（30KHz）,，可編程并具有復位輸入,，2個獨立的輸入端可同時作加、減計數,，可連接兩個相位差為90°的A/B相增量編碼器,。

 西門子6AV6647-0AC11-3AX0顯示器 　內部阻抗
相對較大的電源內阻對負載來講有兩點不利，首先是不利于負載穩壓電路作業,，更為不利的是負載電流的任何改變都會導致直流電源輸出的起伏,，這種起伏對測驗成果的影響同脈沖與噪聲對測驗成果形成的影響*相同。

電動控制：指控制系統的輸出是通過電氣量或電子信號來進行的,，所控制的對象是電動執行元件,比如繼電器,、步進開關、電磁閥,、伺服驅動器和變頻器等等,，絕大部分的自動控制多多少少都會有電動控制元件。
西門子變頻器操作說明
一．變頻器啟動電機操作
1．確定電機處于可運行狀態
2．合上變頻器控制電源開關CDS1,，按下UPS 電源鍵,，此時鍵盤上左邊的
power on 燈亮,，表示380V 控制電源已經上電，變頻器電源正常,，確認風機轉
動正常（通常用一張A4 的紙,，放在濾網上，看能否吸?。?，系統初始化(約1
分鐘)，觀看鍵盤顯示,。

 　安穩度
當線電壓或負載電流改變肘,，直流電源的輸出電壓也會有所起伏。穩壓程度由穩壓電路的參數決定,，參數是指濾波電容的容量和能量開釋的速率,。
假如給電源供電的一個相對恒定的電源，那么只需根本的負載穩壓,。安穩度的巨細一般界說為空載或滿載時輸出電壓的百分比,，或電壓的改變值。,。
鋼鐵廠節約用水的主要途徑是:
①提高水的循環利用率,。
②提高水的重復使用量，根據各種用水設備對水質要求的不同,，按對水質要求的高低,，循序重復使用。
③改革冷卻工藝,。冶金爐采用汽化冷卻不僅可以節約用水,，還可以延長所冷卻構件的壽命和綜合利用廢熱。采用空氣-水熱交換器代替敞開式冷卻設施,，可避免冷卻水的損失,。
④采用不用水或少用水的生產工藝,如焦化廠采用干法熄焦,以干法除塵代替濕法除塵等，都可節約用水,。
⑤加強管理和維護,杜絕水的漏損和浪費,安裝計量儀表和調節,、控制裝置,，控制用水量,。

西門子5.7寸HMI觸摸屏  KTP600 DP 精簡面板 5.7 寸，256 色,，6 個功能鍵,，MPI / Pro?bus DP 接口
