產品簡介
詳細介紹
SP-LDE系列管道污水流量計測量原理是法拉第電磁感應定律,，傳感器主要組成部分是：測量管,、電極,、勵磁線圈,、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量,。包括酸,、堿、鹽等強腐蝕性的液體,。該產品廣泛應用于石油,、化工、冶金,、紡織,、食品、制藥,、造紙等行業以及環保,、市政管理，水利建設等領域,。
管道污水流量計襯里的選擇：
襯里材料 | 主要性能 | 適用范圍 |
氯丁橡膠 Neoprene | 耐磨性好,，有*的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕,，不耐氧化性介質的腐蝕,。 | <80°C，一般水,，污水，泥漿,，礦漿 |
聚氨酯橡膠 Polyurethane | 有*的耐磨性能,，耐酸堿性能略差。 | <60°C,，中性,、強磨損的礦漿，煤漿,、泥漿,。 |
聚四氟乙烯 PTFE | 化學性能**穩定的一種材料，能耐沸騰的鹽酸,、硫酸,、硝酸和王水，濃堿和各種有機溶劑,，不耐三氟化氯,。 | <180°C，濃酸,、堿等強腐蝕性介質,，衛生類介質。 |
F46 | 化學穩定性,、電絕緣性,、潤滑性,、不粘性和不燃性與PTFE相仿，但F46材料強度,、耐老化性,、耐溫性能和低溫柔韌性優于PTFE。與金屬粘接性能好,，耐磨性好于PTFE,，具有較好 | <180°C,，鹽酸,、硫酸、王水和強氧化劑等,，衛生類介質 |
特點：
１,、測量不受流體密度、粘度,、溫度,、壓力和電導率變化的影響；
２,、測量管內*流動部件,，無壓損，直管段要求較低,；
３,、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇,；
４,、轉換器采用新穎勵磁方式，功耗低,、零點穩定,、**度高。流量范圍度可達1500：1,；
５,、轉換器可與傳感器組成一體型或分離型；
６,、轉換器采用16位高性能微處理器,，2x16LCD顯示，參數設定方便,，編程可靠,；
７、為雙向測量系統，內裝三個積算器：正向總量,、反向總量及差值總量,；可顯示．正、反流量,，并具有多種輸出：電
流,、脈沖、數字通訊,、HART,；
８、轉換器采用表面安裝技術(SMT),，具有自檢和自診斷功能,；
應用領域：
適用于**和穩定測量封閉管道中導電液體和漿液的瞬時流量、累積流量和流速,，如：潔凈水,、污水、生活水,、原水,。硫酸、鹽酸,、硝酸等各種酸,、堿、鹽等溶液,。泥漿,、淤泥、礦漿,、紙漿、石灰漿,。食品方面的液體,，廣泛應用于冶金、造紙,、水處理,、化工、輕工,、紡織,、食品及飲料、餐飲,、農業灌溉,、水電站、油田、電力和采礦等行業,、
可用于相應的防爆場合
現場如何選擇合適的儀表分類
一體式（適合觀看記錄數據方便的場合或遠傳數據到工控機不需要頻繁觀看的場合）
分體式（適合觀看記錄數據不方便的場合環境對轉換器影響較大的場合）
衛生型（主要用于食品,、醫藥行業?？捎梢陨蟽煞N轉換產品材質形成）
插入式（主要適合大管徑管道,，可以方便運輸、節約采購成本）
電池供電（主要適合接電不方便或不需要遠傳信號的場合,，電池可以連續使用3年以上）

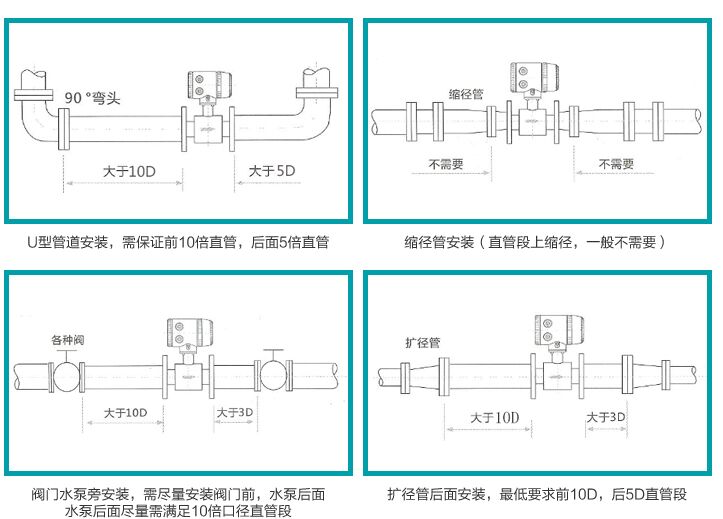

安裝要求
管道污水流量計選型代碼：
型號 | 說明 | |||||||||
SPLDE — | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | |
通徑 | 10-2200mm | |||||||||
組合 | S | 一體型 | ||||||||
L | 分體型 | |||||||||
電極材料 | M | 不銹鋼 | ||||||||
T | Ti（鈦） | |||||||||
D | Ta（鉭） | |||||||||
H | 哈氏合金 | |||||||||
P | Pt鉑 | |||||||||
N | Ni鎳 | |||||||||
輸出方式 | 0 | 無輸出 | ||||||||
1 | 4-20mA/1-5KHz | |||||||||
2 | 4-20mA | |||||||||
襯里材料 | X | 橡膠 | ||||||||
F | 聚四氟乙烯 | |||||||||
P | 聚乙烯 | |||||||||
J | 聚氨酯橡膠 | |||||||||
就地顯示 | 0 | 無就地顯示 | ||||||||
1 | 就地顯示 | |||||||||
通訊方式 | 0 | 無通訊 | ||||||||
1 | RS485 | |||||||||
2 | RS232 | |||||||||
3 | Mobdus | |||||||||
4 | Hart | |||||||||
接地 | 0 | 無接地環 | ||||||||
1 | 有接地環 | |||||||||
2 | 有接地電極 | |||||||||
上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
【管道污水流量計外形尺寸】：
| 口徑 | 額定壓力 | 儀表外形尺寸 | 法蘭連接尺寸 | ||||
| Mpa | a | bf | c | D | D0 | nxA | |
| DN6 | 4.0 | 102 | 252 | 62 | 76 | 58 | 4-Φ7 |
| DN10 | 150 | 322 | 82 | 90 | 60 | 4-Φ14 | |
| DN15 | 150 | 322 | 82 | 95 | 65 | 4-Φ14 | |
| DN20 | 150 | 322 | 78 | 105 | 75 | 4-Φ14 | |
| DN25 | 150 | 312 | 78 | 115 | 85 | 4-Φ14 | |
| DN32 | 150 | 327 | 74 | 135 | 100 | 4-Φ18 | |
| DN40 | 150 | 335 | 74 | 145 | 110 | 4-Φ18 | |
| DN50 | 200 | 354 | 86 | 160 | 125 | 4-Φ18 | |
| DN65 | 200 | 366 | 92 | 180 | 145 | 8-Φ18 | |
| DN80 | 200 | 385 | 92 | 195 | 160 | 8-Φ18 | |
| DN100 | 1.6 | 250 | 406 | 114 | 215 | 180 | 8-Φ18 |
| DN125 | 250 | 436 | 114 | 145 | 210 | 8-Φ18 | |
| DN150 | 300 | 465 | 136 | 280 | 240 | 8-Φ23 | |
| DN200 | 1.0 | 350 | 518 | 156 | 335 | 295 | 8-Φ23 |
| DN250 | 400 | 570 | 202 | 390 | 350 | 12-Φ23 | |
| DN300 | 500 | 620 | 230 | 440 | 400 | 12-Φ23 | |
| DN350 | 500 | 675 | 278 | 500 | 460 | 16-Φ23 | |
| DN400 | 600 | 733 | 320 | 565 | 515 | 16-Φ25 | |
| DN450 | 600 | 782 | 374 | 615 | 565 | 20-Φ25 | |
| DN500 | 600 | 835 | 388 | 670 | 620 | 20-Φ25 | |
| DN600 | 600 | 740 | 408 | 780 | 725 | 20-Φ30 | |
| DN700 | 700 | 1048 | 520 | 895 | 840 | 24-Φ30 | |
| DN800 | 800 | 1160 | 580 | 1010 | 950 | 24-Φ34 | |
| DN900 | 900 | 1260 | 660 | 1110 | 1050 | 28-Φ34 | |
| DN1000 | 1000 | 1370 | 720 | 1220 | 1160 | 28-Φ34 | |
| DN1200 | 0.6 | 1200 | 1585 | 1130 | 1405 | 1340 | 32-Φ34 |
| DN1400 | 1400 | 1810 | 1260 | 1630 | 1560 | 36-Φ36 | |
| DN1600 | 1600 | 2040 | 1450 | 1830 | 1760 | 40-Φ36 | |
| DN1800 | 1800 | 2250 | 1640 | 2045 | 1970 | 44-Φ39 | |
| DN2000 | 2000 | 2460 | 1820 | 2265 | 2180 | 48-Φ42 | |
轉換器技術數據：
| 電源 | 交流 | 85—265V,，45—400Hz |
| 直流 | 11—40V | |
| 操作鍵和顯示 | 按鍵式 | 4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程,； 3行LCD寬視角,、寬溫、帶背光顯示,； 第1行顯示流量值,； 第2行顯示流量單位； 第3行顯示流量百分比,、正向總量,、反向總量、差值總量,、報警,、流速。 |
| 磁鍵式 | 2個磁鍵用于顯示參數的選擇和復位,，利用PC機(RS232)對轉換器設定編程,； 2行LCD寬視角、寬溫,、帶背光顯示： 第1行:磁鍵選擇:顯示流量百分比,、正向總量、反向總量,、差值總量,、報警、流速,。 第2行：顯示流量,。 | |
| 內部積算器 | 正向總量、反向總量及差值總量,。 | |
| 輸出信號 | 單向模擬輸出 | 全隔離,，負載≤600D．(20mA時)； 上限：0—21mA可選,，每檔lmA,； 下限：0—21mA可選,，每檔1mA； 正,、反向流量輸出方式編程,。 |
| 雙向模擬輸出 | 下限限制為?；?mA,，其他同單向模擬輸出。 | |
| 雙向脈沖輸出 | 兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz,； 方波或選定脈寬,，選定脈寬上限2．5S，每檔1ms,； 無源隔離晶體管開關輸出,，可吸收250mA的電流，耐壓35V,。 | |
| 雙路報警輸出 | 可報警(編程)高／低流量,、空管、故障狀態,、正,，，反向流量,、模擬量超量程,、脈沖量超量程、脈沖小信號切除,，輸出極性可選,； 帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離) | |
| 數字通訊 | RS232，RS485,，HART | |
管道污水流量計電極材料的選擇：
材質 | 耐腐蝕性能 |
316L | 對于硝酸,、室溫下<5%的硫酸，沸騰的磷酸,、堿溶液,；在一定壓力下的亞硫酸、海水,、醋酸等介質有較強的耐腐蝕性。 |
哈氏合金HB | 耐沸點下一切濃度的鹽酸,、硫酸有機酸等非氧化性酸,、堿、非氯化性鹽酸,。 |
哈氏合金HC | 耐氧化性酸如：硝酸,、混酸或鉻酸與硫酸的混合物及氧化性鹽類,、海水 |
鈦 | 能耐海水、各種氯化物和次氯酸鹽,、氧化性酸（包括發煙硝酸）,、有機酸、堿等的腐蝕,，不耐較純的還原性酸（硫酸,、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸和含有Fe,、Cu離子的介質）時則腐蝕大為降低,。 |
鉭 | 具有優良的耐腐蝕性和玻璃很相似，除了濃硫酸外,，幾乎能耐一切化學介質（包括沸點的鹽酸,、硝酸和175°C以下的硫酸）的腐蝕，在堿中不耐腐蝕,。 |
技術數據
| 執行標準 | JB／T 9248—1999 | ||||
| 公稱通徑 | 15,、 20、25,、32,、40、50,、65,、80、100,、125,、150、200,、250,、300、350,、400,、450、500,、600,、700、 800,、900,、1000、1200,、1400,、1600,、1800、2000,、2200,、2400、2600,、2800,、3000 | ||||
| **高流速 | 15m／s | ||||
| **度 | DNl5～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||
| DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S),；±4mm／s(流速<0.8m／S) | ||||
| 流體電導率 | ≥5uS／cm | ||||
| 公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3,、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊訂貨 | |
| 環境溫度 | 傳感器 | —25℃—十60℃ | |||
| 轉換器及一體型 | —10℃—十60℃ | ||||
| 襯里材料 | 聚四氟乙烯、聚氯丁橡膠,、聚氨酯,、聚全氟乙丙烯(F46)、加網PFA | ||||
| **高流體溫度 | —體型 | 70℃ | |||
| 分離型 | 聚氯丁橡膠襯里 | 80℃,；120℃(訂貨時注明) | |||
| 聚氨酯襯里 | 80℃ | ||||
| 聚四氟乙烯襯里 | 100℃,；150℃(訂貨時注明) | ||||
| 聚全氟乙丙烯(F46) | |||||
| 加網PFA | |||||
| 信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C,、哈氏合金B(yǎng),、鈦、鉭,、鉑／銥合金,、不銹鋼涂覆碳化鎢 | ||||
| 電極刮刀機構 | DN300—DN3000 | ||||
| 連接法蘭材料 | 碳鋼 | ||||
| 接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | ||||
| 進口保護法蘭材料 | DN65—DNl50 | 不銹鋼1Crl8Ni9Ti | |||
| DN200～DNl600 | 碳鋼十不銹鋼1Crl8Ni9Ti | ||||
| 外殼防護 | DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | |||
| 其他傳感器、——體型流量計和分離型轉換器 | IP65 | ||||
| 間距(分離型) | 轉換器距離傳感器一般不超過100m | ||||
1.具有電極污染在線診斷功能及介質電導率過低提示
電極是流量計非常重要而又十分敏感的部件,，一旦其被污染,，如長期接觸不清潔介質或化學反應致使電極表面生成絕緣膜或被絕緣物質覆蓋，那么都會造成流量計不正常工作,，輕則影響測量準確度,，重則不能工作，所以對其狀態進行檢測是十分必要的,。通過簡單的菜單操作,，電磁流量計就可以自動對電極進行監測，一旦發現其被污染,，就會顯示“L”,、“h”或“H”，分別表示輕度,、中度或嚴重污染,，進行報警，提醒用戶及時處理,。
測量介質的電導率值一般要求大于5uS/cm,被測介質電導率值高于下限值一個數量級為**,，即高于50uS/cm。如果被測介質電導率過低,，有可能影響測量的穩定性和準確性,。電磁流量計在被測介質電導率值過低時，會顯示“≡”,，提醒用戶注意,。
2.具有可靠的空管（或液面在電極以下）檢測功能
一般不具有空管（或液面在電極以下）檢測功能的電磁流量計，在管道是空管（或液面在電極以下）時,，儀表瞬時流量會顯示一個隨機數值,，不能可靠的回零，這給計量會帶來誤差,。
流量計的空管檢測一般分為二種：**種方法是通過檢測電極的交流噪音信號大小來判斷是否空管（或液面在電極以下）,，這是一種被動檢測。目前市場上的很多廠家生產的電磁流量計都使用該方法進行空管檢測,。該方法優點是電路設計簡單,，成本低，空管檢測時不會影響正常流量測量,。但是由于交流噪音信號是隨機信號,，隨儀表的口徑、現場工況等不同而變化,，所以該方法存在檢測不可靠的致命弱點,。第二種方法是儀表發出檢測信號，然后通過計算該信號大小來判斷是否空管（或液面在電極以下）,，這是一種主動檢測,。該方法電路設計復雜，成本高,，時序要求嚴格,。該方法的優點是空管檢測可靠、穩定,，不受儀表或外部環境影響,。電磁流量計空管檢測采用的是第二種方法。當儀表檢測到空管（或液面在電極以下）時,，瞬時流量回零,，同時在瞬時流量前顯示“E”。
3.具有勵磁回路斷開及勵磁電路故障檢測功能
由于現場或人為接線原因,，尤其是分體式電磁流量計,，可能發生勵磁電纜斷開或虛接，或者電磁流量計本身勵磁電路出現問題不能工作,，電磁流量計都能自動檢測到這些故障,，并在瞬時流量前顯示“P”,提示用戶,。
設計制作
1.復雜的多層電路板設計由于電磁流量計檢測的都是毫伏級的微弱信號，所以即便是非常小的干擾信號,，都會影響儀表的測量結果,。
目前國產儀表電路板普遍采用2層板，設計制作簡單,，成本低,，抗干擾性較差。電磁流量計主電路板采用的是6層板,，設計制作復雜,，成本是普通雙面板的5－6 倍，抗干擾性好,，從而保證了儀表測量的穩定性和可靠性,。這在國產儀表中是少見的。主電路板元器件*采用貼片封裝,，機器焊接,。
2.成熟的傳感器制作技術
傳感器結構*采用進口技術制造，能長期可靠穩定運行,。
每個傳感器都進行灌裝密封處理,，即使長期處于潮濕的環境中，傳感器電極及勵磁線圈也不會受潮,。
