SP-LDE系水庫水流量計利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。50年代初EMF實現了工業化應用,，近年來**范圍EMF產量約占工業流量儀表臺數的 5%～6.5%,。70年代以來出現鍵控低頻矩形波激磁方式，逐漸替代早期應用的工頻交流激磁方式,，儀表性能有了很大提高,，得到更為廣泛的應用。
二,、優點
１,、不受流體密度、粘度,、溫度,、壓力和電導率變化的影響；
２,、測量管內*流動部件，無壓損,，直管段要求較低,；
３、系列公稱通徑DN15～DN3000,。傳感器襯里和電極材料有多種選擇,；
４、轉換器采用新穎勵磁方式,，功耗低,、零點穩定、**度高,。流量范圍度可達1500：1,；
５、轉換器可與傳感器組成一體型或分離型,；
６,、轉換器采用16位高性能微處理器，2x16LCD顯示,，參數設定方便,，編程可靠；
７,、為雙向測量系統,，內裝三個積算器：正向總量、反向總量及差值總量,；可顯示．莊,、反流量，并具有多種輸出：電流,、脈沖,、數字通訊,、HART；
８,、轉換器采用表面安裝技術(SMT),，具有自檢和自診斷功能。

現場指導安裝 1. 選擇充滿液體的直管段,，如管路的垂直段（流向由下向上為宜）或充滿液體的水平管道（整個管路中**處為宜）,，在安裝與測量過程中，不得出現非滿管情況; 2. 測量位置應選在探頭上游大于5D和下游有3D直管處,； 3. 測量點選擇應盡可能遠離泵,、閥門等設備，避免其對測量的干擾,； 4. 測量點選擇應盡可能遠離大功率電臺,、強磁場干擾源等。

選擇安裝位置時需特別注意 ●測量電極的軸線必須近似于水平方向,； ●測量管道內必須安全充滿液體,； ●流量計的前方**少要有5×D（D為流量計內徑）長度的直管段，后方少要有3×D（D為流量計內徑） 長度的直管段,，為方便安裝和拆卸,，可在流量計后加裝管道伸縮節。

●流體的流動方向和流量計的箭頭方向一致,； ●管道內如有真空會損壞流量計的內襯,，需特別注意； ●在流量計附近應無強電磁場,； ●在流量計附近應有充裕的空間,，以便安裝和維護； ●若流量管道有振動,，在流量計的兩邊應有固定的支座,； ●測量不同介質的混合液體時混合點與流量計之間的距離**少要有30×D（D為流量計內徑）長度； ●為方便今后流量計的清洗和維護,，應安裝旁通管道,，并且保證流量計前5D和后3D的直管段。

●安裝聚四氟乙烯內襯的流量計時,，連接兩個法蘭的螺栓應注意均勻擰緊,，否則容易壓壞聚四氟乙烯內襯，**用力矩扳手,； ●應安裝在水平管道較低處和垂直向上處,，避免安裝在管道的**高點和垂直向下處； ●應安裝在管道的上升處；

●在開口排放的管道安裝,，應安裝在管道的較低處,； ●若管道落差超過5m，在傳感器的下游安裝排氣閥,； ●應在傳感器的下游安裝控制閥和切斷閥,，而不應安裝在傳感器上游 ●傳感器**不能安裝在泵的進口處，應安裝在泵的出口處 ●在測量井安裝流量計的方式 1.入口 2.溢流管 3.如口柵 4.清洗孔 5.流量計 6.短管 7.出口 8.排放閥 9.排污閥

工作原理
水庫水流量計根據法拉第電磁感應定律進行流量測量的流量計,。優點是壓損極小,，可測流量范圍大。**流量與**小流量的比值一般為20：1以上,，適用的工業管徑范圍寬,，**可達3m，輸出信號和被測流量成線性,，**度較高,，可測量電導率≥5μs/cm的酸、堿,、鹽溶液,、水、污水,、腐蝕性液體以及泥漿、礦漿,、紙漿等的流體流量,。但它不能測量氣體、蒸汽以及純凈水的流量,。

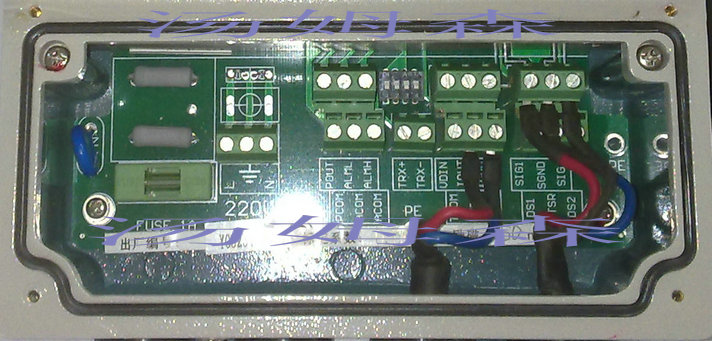

分體式遠傳接線端：

技術參數
水庫水流量計與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢,，此感應電勢由兩個檢測電極檢出,，數值大小與流速成正比例，其值為：
E=B·V·D·K式中： E－感應電勢,；
K－與磁場分布及軸向長度有關的系數,；
B－磁感應強度；
V－導電液體平均流速,；
D－電極間距,；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器,，經放大,，變換濾波等信號處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,，報警輸出及頻率輸出,，并設有RS－485等通訊接口，并支持HART和MODBUS協議,。

水庫水流量計里材料性能表 襯里材料 主要功能 介質溫度 適用范圍 聚四氟乙稀 PTFE 1,、它是塑料中化學性能**穩定的一種材料，能耐沸騰的鹽酸,、硫酸,、硝酸和王水，也能耐濃堿和各種有機溶劑(注：熱磷酸除外）,。 2,、耐磨性和粘接性能較差，不如聚氨酯橡膠 -40℃~180℃（特殊訂貨可選180℃） 1,、濃酸,、堿等強腐蝕性質 2、衛生類介質 3,、不適于負壓管道 氯丁橡膠 NE 1,、有*的彈性，高度的扯斷力,，耐磨性能好,。 2、耐一般低濃度酸,、堿,、鹽介質的腐蝕，不耐氧化性介質的腐蝕,。 ≤65℃ 測一般水,、污水、弱磨損性的泥漿,、礦漿 聚氨酯橡膠 PUNE 1,、有*的耐磨性能(相當于天然橡膠的十倍)。 2,、耐酸,、堿性能較差。 ≤65℃ 中性,、強磨損的礦漿,、煤漿、泥漿 耐酸橡膠 （硬橡膠） 可耐常溫下的鹽酸,、醋酸,、草酸,、氨水、磷酸及50%的硫酸,、氫氧化鉀,。忌強氧化劑。 ≤65℃ 一般 ♦采用EEPROM存儲器,，測量運算數據存貯保護安全可靠,。 ♦采用*單片機（MCU）和表面貼裝技術（SMT），性能可靠,，精度高,，功耗低，零點穩定,，中文菜單,，參數設定方便。 ♦帶4-20mA,、脈沖輸出,，帶報警，帶RS485通訊接口,，HART,、MODBUS協議。 ♦集成熱能系統元件與計算,，既是流量儀表又是熱能積算儀表,，功能強大，適用于熱供系統,。 ♦高清晰度LCD背光顯示瞬時流量,、累積流量（∑+、∑-,、∑D）、流速,、流量百分比,、空管比、流量狀態（勵磁,、流量,、空管等） ♦防護等級：一體化結構IP65、分體結構IP68. ♦防爆等級：EXdIIBT4.       水庫水流量計安裝與使用 1,、對外部環境的要求 a,、應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時,，須有隔熱,、通風的措施,。 b、流量計**安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽曝曬,，須有防潮和防曬措施,。 c、流量計應避免安裝在含有腐蝕性氣體的環境中,，必須安裝時,，須有通風措施。 d,、為了安裝,、維護、保養,、方便,，在流量計周圍需有充實的安裝空間。 e,、安裝場所應避免有強磁場及強振動源,，如管道振動大，在流量計兩邊應有固定管道的支座,。 2,、對直管段的要求 為了改善渦流與流場畸變的影響，流量計安裝的前,、后直管段長度有一定要求,，否則會影響測量精度(也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝),。 管道安裝類型 安裝示意圖 標準管道式 前直管道L 后直管道S 水平管 圖a 5D 3D 彎管 圖b 10D 5D 擴口管 圖c 10D 5D 閥門下游 圖d 10D 5D 收縮管 圖e 5D 2D 汞下游 圖f 15D 5D 混合液 圖g 30D 3D                                                             型 譜                              說明       SP-LDE       水庫水流量計       傳感器型號     01        法蘭安裝型    01a        刮刀式電極法蘭安裝型    01b        三電極法蘭安裝型     02        夾裝型    02a        四電極夾裝型    02b        卡箍快裝型       公稱管徑   DNXX           電極材料      1        不銹鋼      2        哈氏合金B(yǎng)      3        哈氏合金C      4        鈦      5        鉭      6        不銹鋼涂覆碳化烏      7        鉭—銥合金       襯里材料      1        氯丁橡膠       2        聚全氟乙丙烯（F46）       3        聚四氟乙烯（PTFE）       4        聚氨酯       **高使用溫度       0        ≥70℃       1        ≥100℃       2        ≥150℃        接地環選項     0        無接地環      1        標準接地環        防護等級     0        IP65      1        IP68       結構形式     C        一體型     S        分體型       輸出信號     0        不需要     1        4～20mA      2        0～10mA     3        有源頻率      4        無源頻率      5        4～20mA﹢有源頻率      6        4～20mA﹢無源頻率        供電電源     0        直流24V     1        交流220V       通訊接口      0      不帶通訊接口       1      RS485通訊（MODBUS RTU）      2      HART通訊

外形尺寸

一體式DN10-1000                          分體式DN10-2000
公稱通徑與額定壓力,、外形及連接尺寸（一體型）
